Laserstrahlschweißen erklärt: Lasertypen und ihre Anwendung

Hersteller haben eine Geheimwaffe für schnelle, schraubenfreie Metallverbindungen: Laserstrahlschweißen. Bei diesem Verfahren wird ein schmaler Lichtstrahl auf ein Werkstück gerichtet, wodurch die Kanten blitzschnell miteinander verschmelzen. Da die Hitze konstant bleibt, verziehen sich die Teile kaum, und diese Präzision ist in vielen Bereichen von der Luft- und Raumfahrt bis hin zur Fertigung winziger Leiterplatten von Vorteil. Neugierig auf die verschiedenen Laser – CO2-, Faser- und Scheibenlaser –, die Profis für jeden Auftrag auswählen? Bleiben Sie dran! Die nächsten Abschnitte stellen Ausrüstung, Aufbau und praktische Erfolge vor, die die Branche voranbringen.

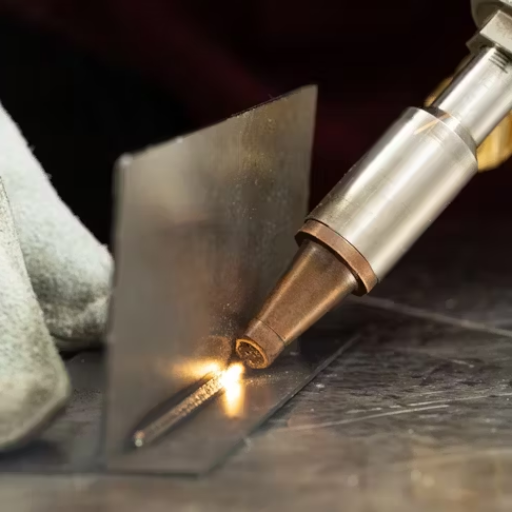

Was ist Laserstrahlschweißen?

Laserschweißen wirkt fast futuristisch. Ein schmaler, glühend heißer Strahl schneidet durch Metall und verschmilzt die Teile in Sekundenschnelle. Da die Hitze so punktgenau ist, entsteht kaum Schmutz. Fabriken in der Automobil-, Luftfahrt- und Elektronikbranche schwören auf diese Geschwindigkeit und Sauberkeit. Wenn es auf Zeit und Präzision ankommt, ist Laserschweißen meist die beste Wahl.

So funktioniert das Laserstrahlschweißen

Vereinfacht ausgedrückt: LBW strahlt einen superhellen Laser auf die Fugenkanten und lässt sie weißglühend heiß werden. Sobald sich die Metallflüssigkeiten ansammeln, gefrieren sie zu einer festen Verbindung, die oft stärker ist als der umgebende Stahl. Bediener können Einstellungen für breite, flache Nähte oder schmale Schlüssellöcher anpassen, wodurch die Einrichtung ebenso flexibel wie schnell wird.

Beim Schweißen verwendete Lasertypen

Schweißereien verlassen sich nicht nur auf einen Laser; die Wahl hängt maßgeblich von der jeweiligen Aufgabe ab. Vier Haupttypen tauchen in der Fabrikhalle immer wieder auf:

• Faserlaser brennen hell und sind sparsam im Verbrauch, sodass sie saubere Perlen in dünne Edelstahl- oder Aluminiumplatten schneiden.
• CO2-Laser erzeugen eine gleichmäßige Infrarotlichtwolke, die durch schweren Stahl hämmert. Mechaniker schwören auf diese Kraft bei der Bearbeitung von Bergbauanlagen oder Schiffsrümpfen.
• Nd:YAG-Laser wechseln zwischen gepulsten Energiestößen und langen Energiezügen. Dank dieses Flussmittels können sie Kupfer, Kunststoff und sogar Glas störungsfrei kleben.
• Diodenlaser sind erschwinglich und passen in einen durchschnittlichen Werkzeugkasten. Sie erzeugen schwache Strahlen für die Reparatur von Elektronik oder die Schmuckherstellung.

Wählen Sie einen Balken basierend auf Metallgewicht, Dicke und gewünschter Verarbeitung. Kein einzelner Balken erfüllt alle Anforderungen.

Hauptunterschiede: Laserstrahlschweißen vs. traditionelles Schweißen

Das Laserstrahlschweißen unterscheidet sich vom herkömmlichen Schweißen in Präzision, Wärmezufuhr, Geschwindigkeit, Materialanpassungsfähigkeit und Betriebskosten.

Parameter	Laserstrahlschweißen	Traditionelles Schweißen
Präzision	Hoch	Moderat
Wärmeeintrag	Niedrig	Hoch
Schnelligkeit	Schnell	Moderat
Materialauswahl	vielseitig	Begrenzt
Kosten	Hoch	Niedrig
Automation	Einfach	Herausfordernd
Verzerrung	Minimal	Signifikant
Gelenkqualität	Ausgezeichnet	Variable

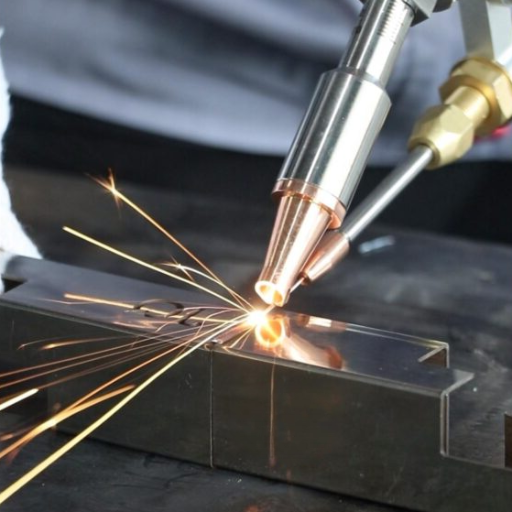

Was sind die Vorteile des Laserschweißens?

• Höchste Genauigkeit – Beim Laserschweißen wird der Strahl mit nahezu chirurgischer Präzision gezielt ausgerichtet. Handwerker lieben es für Einzelarbeiten, bei denen jedes Detail zählt.
• Kühlere Arbeitszone – Da die Hitze eng begrenzt bleibt, vermeidet das umliegende Metall die hässlichen Verformungen, die so viele Projekte ruinieren. Diese Einsparung tritt oft schon ein, bevor ein einziger Schleifvorgang abgeschlossen ist.
• Schnelle Bearbeitungszeiten – Ein Laserstrahl erledigt seine Arbeit im Handumdrehen, sodass selbst große Bauvorhaben den Zeitplan nicht überlasten. Schnelle Erfolge wie diese sorgen dafür, dass kleine Werkstätten auf Hochtouren laufen.
• Kombinieren Sie Legierungen frei – Edelstahl, Kupfer, Kunststoff – nichts scheint sich an der Einführung eines Lasers zu stören. Betreiber schätzen die Freiheit, jeder exotischen Spezifikation nachgehen zu können, die ihnen in den Weg kommt.
• Kugelsichere Verbindung – Die dünne Schmelze kühlt so schnell ab, dass Defekte kaum sichtbar sind. Heute hergestellte Schweißnähte können nächste Woche problemlos geprüft werden.
• Plug-and-Play-Automatisierung – Roboterarme greifen den Brenner ohne zu zögern und liefern jedes Mal das gleiche, nahezu wundersame Ergebnis. Stellen Sie ihn einmal ein, kennzeichnen Sie die Arbeit mit einem Barcode und vertrauen Sie darauf, dass das System Ihren besten Tag immer wieder wiederholt.

Geschwindigkeit und Präzision: Vorteile der Schweißgeschwindigkeit

Fast jedes Jahr kommen neue Schweißgeräte und -maschinen auf den Markt, die schneller schweißen können, als man einen Kaffee trinken kann. Dank der ultraschnellen Einrichtung können Werkstätten Aufträge in Stunden statt Tagen erledigen, und diese zusätzliche Zeit kann sich in der Bilanz als ein kleines Vermögen auszahlen. Ein guter Laserschweißer frisst sich beispielsweise mit 10 Metern pro Minute durch dünnen Stahl. Selbst die einfache MIG-Maschine schafft, wenn sie richtig eingestellt ist, etwa 15 Zentimeter pro Minute. Geschwindigkeit? Kein Problem. Und auch über die Qualität beschwert sich niemand.

Natürlich nützt die rasante Produktion nichts, wenn die Schweißnähte aussehen, als hätte ein Kleinkind sie gekritzelt. Moderne Anlagen sind intelligent genug, die Wärmezufuhr selbstständig zu regeln, sodass Verzug und Abfall nahezu eliminiert werden. Eine Studie zeigt, dass die Umstellung auf diese automatisierten Anlagen die Anzahl der Wiederholungen um fast ein Drittel reduziert – ein gähnender Papierkram, der aus den Kalendern der Planer gestrichen wird. Das Ergebnis: stabilere Teile, weniger Ärger und ein Prozess, der sich fast von selbst erledigt. Kein Wunder, dass Hersteller diese Maschinen immer wieder neben dem Fließband stapeln.

Die Rolle der Laserleistung bei der Schweißeffizienz

Beim Schweißen macht die Kraft des Laserstrahls – Ihre Kilowatt oder Watt – den entscheidenden Unterschied. Ein leistungsstarkes Gerät saust schneller durch Metall, als die meisten Menschen blinzeln können, und erzeugt in atemberaubendem Tempo perfekte Nähte. Wir sprechen von Produktivitätssteigerungen von fast 50 Prozent, wenn man Laserschweißen mit den traditionellen Lichtbogenschweißverfahren vergleicht, die von Hobbybastlern bevorzugt werden.
Faserlaser der neuen Generation gelten als Paradebeispiel für Energieeinsparungen. Sie brummen und nutzen fast 45 Prozent der Netzstromversorgung als nutzbares Licht. Das ist deutlich weniger als die 10 bis 15 Prozent, die die Laser der ersten Generation verbrauchten, und sorgt dafür, dass die Stromrechnung nicht so stark ins Gewicht fällt.

Die richtige Abstimmung der Feuerkraft bekämpft auch häufige Probleme wie Porosität und die lästigen Lücken, die bei unerfahrenen Schweißnähten auftreten. Werke, die die Werte im laufenden Betrieb anpassen, konnten die Fehlerquote um fast ein Fünftel senken – ein Wert, der die Lohnkosten durch reine Kostensenkungsmaßnahmen deckt.

Kombiniert man diese stetige Energie mit Robotern und Echtzeitsensoren, erhält man ein System, das nicht nur intelligent, sondern auch ausgesprochen sparsam ist. Kluge Ingenieure wissen, dass der Trick darin liegt, die Wattzahl auf das Material abzustimmen – dickere Platten, größere Balken – und mit dieser einfachen Optimierung wird jede Arbeit, vom Turbogehäuse bis zur Flügelbeplankung, genau dort erledigt, wo sie hingehört.

Warum Laserschweißen die beste Lösung ist

Ich bin überzeugt, dass Laserschweißen aufgrund seiner unübertroffenen Präzision, Geschwindigkeit und Vielseitigkeit eine herausragende Schweißtechnologie darstellt. Die Möglichkeit, die Laserleistung zu steuern, ermöglicht die Herstellung hochwertiger Schweißnähte mit minimalen Defekten, selbst bei anspruchsvollen Materialien oder Konfigurationen. Die Automatisierungsmöglichkeit und die Integration mit Echtzeitüberwachung gewährleisten Effizienz und Konsistenz und machen es ideal für Branchen, die Genauigkeit und Zuverlässigkeit erfordern. Dieser innovative Ansatz steigert nicht nur die Produktivität, sondern senkt auch die Gesamtkosten und hebt sich damit von herkömmlichen Schweißverfahren ab.

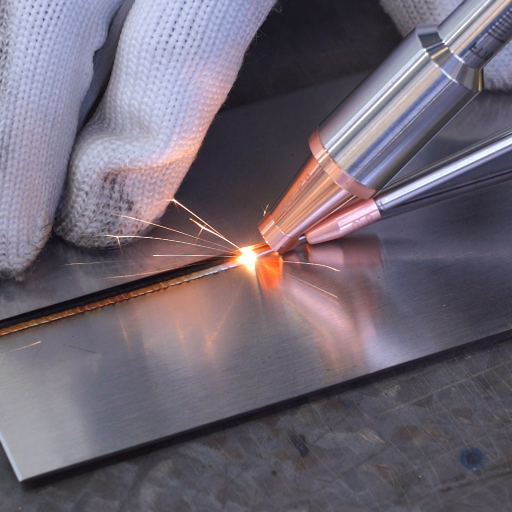

Gibt es Nachteile beim Laserschweißen?

Laserschweißen kann erstaunlich sein, aber es ist nicht perfekt. Das Erste, was die meisten Werkstätten bemerken, ist der Preisschock; diese Hightech-Maschinen sind nicht billig. Kleinere Betriebe sagen oft: „Vielleicht nächstes Jahr, wenn das Budget reicht.“ Selbst wenn man die Ausrüstung besitzt, ist eine ruhige Hand hilfreich. Ein erfahrener Techniker muss für jeden Auftrag die Einstellungen vornehmen, sonst sieht die Naht eher wie ein Riss aus. Dicke Stahlplatten stellen ein weiteres Problem dar. Ein Standardstrahl dringt möglicherweise nicht tief genug ein, sodass die Bediener entweder das Werkzeug wechseln oder das Metall zuerst abschleifen müssen. Schließlich ist der Laserkopf selbst ein empfindliches Biest. Die Kosten für routinemäßige Wartung summieren sich schnell, und eine kaputte Linse kann eine Werkstatt sowohl finanziell als auch durch Ausfallzeiten schwer treffen.

Herausforderungen beim Laserstrahlschweißen

Laserschweißen klingt futuristisch – und ist es in vielerlei Hinsicht auch – doch einige Hindernisse in der Praxis bremsen seine Verbreitung in den Fabrikhallen. Der größte Nachteil ist der Preisschock. Berichten aus dem Jahr 2023 zufolge kann eine komplette Laserschweißstation 50,000 bis 500,000 US-Dollar kosten. Mit dieser Summe sind die meisten kleineren Betriebe aus dem Rennen.

Sobald ein System installiert ist, muss die Mannschaft in jeder Schicht aufmerksam bleiben. Ein Fehler in der Ausrichtung oder eine schnelle Fehleinstellung von Leistung, Fokus oder Geschwindigkeit kann die Arbeitsflüssigkeit trüben und Defekte wie Poren, Risse oder Flecken verursachen, die sich nicht mehr richtig verschließen. Selbst erfahrene Arbeiter sind angesichts dieser knappen Spanne nervös.

Auch verschiedene Metalle spielen unter dem Strahl ihre eigenen Spiele. Stahl und Nickel verhalten sich gut, während blankes Aluminium und Kupfer das Licht meist nur wie ein zerbrochener Spiegel reflektieren. Anpassen der Optik, Austausch der Wellenlängen oder das Anschleifen der Oberflächen beheben das Problem – doch dann steigt die Rechnung und der Aufbau wird wieder unruhig.

Die Vorbereitung der Verbindungsfläche ist einer der kniffligsten Schritte beim Laserschweißen. Die Stelle, an der die Metalle aufeinandertreffen, muss makellos sein, sonst verbindet der Strahl sie nicht richtig. Schon ein Staubkorn, ein Fettfleck oder sogar eine dünne Rostschicht können die gesamte Schweißnaht ruinieren. In Werkstätten, die in staubigen, fetthaltigen Räumen arbeiten, wird oft mehr Zeit mit dem Reinigen als mit dem Schweißen verbracht.

Auch die Instandhaltung des Geräts selbst ist nicht billig. Laser und die empfindliche Optik im Inneren können nach stundenlangem Gebrauch verschleißen und benötigen Wartung, um ihre Leistung zu erhalten. Feldstudien zeigen, dass die Wartungskosten jährlich etwa 2 bis 3 Prozent des Neupreises betragen – ein Betrag, den ein Neukäufer einkalkulieren muss.

Positiv ist, dass die Technologie immer weiter voranschreitet. Adaptive Optik, robuste Faserlaser und laufende Überwachungsgeräte reduzieren die Kosten und verringern die Komplexität. Dank dieser Werkzeuge verliert das Laserschweißen langsam seinen Ruf als exotisches Verfahren, das nur wenigen zur Verfügung steht.

Kostenbetrachtungen beim Laserschweißen

Die Preise für Laserschweißgeräte sind in letzter Zeit stark gesunken. Neue Produktionstechniken und starker Wettbewerb haben die Kostenkurve nach unten gedrückt. Hochwertige Faserlaseranlagen, die einst ein kleines Vermögen kosteten, stehen heute im Katalog der Lieferanten neben Alltagsgeräten. Beispiele zeigen, dass ein Käufer zwischen 20,000 und 200,000 US-Dollar ausgeben kann, wobei Wattzahl und Ausstattung die endgültige Rechnung bestimmen.

Die Stromrechnungen sind zwar immer noch hoch, doch moderne Faserlaser verbrauchen nur etwa 40 Prozent der zugeführten Energie. Diese Zahl verblasst im Vergleich zum Stromverbrauch älterer Lichtbogenverfahren, sodass die Einsparungen von Monat zu Monat zunehmen. Viele Werkstätten statten ihre Schweißgeräte mit Roboterarmen und Überwachungssoftware aus, die die Arbeitskosten senken, indem sie perfekte Nähte erzielen und den Ausschuss auf ein Minimum reduzieren. Der anfängliche Preisschock lässt oft nach, wenn Kunden berechnen, wie viele fehlerhafte Teile es nie durch die Qualitätskontrolle schaffen.

Bis 2030 prognostizieren Experten für das globale Laserschweißgeschäft eine jährliche Wachstumsrate von 8 Prozent. Autobauer, Flugzeughersteller, Leiterplattenhersteller und Bauteams stehen Schlange für Technologien, die schnellere Produktionszeiten und geringere Gewinnpolster versprechen. Der lange Kampf um die Gewinnschwelle zwischen Anschaffungspreis und Einsparungen über die gesamte Lebensdauer spricht weiterhin für Laser, und dieser Punkt wird mit jeder neuen Produktionslinie lauter.

Einschränkungen von Laserschweißgeräten

Laserschweißen kann im Handumdrehen beeindruckende Ergebnisse liefern, doch die Technologie hat einige hartnäckige Schwächen. Zunächst einmal ist der Preisschock kaum zu übersehen – eine brandneue Maschine, die Laserquelle, Wasserkühler und die perfekte Optik verschlingen das Budget schneller, als die meisten Werkstätten blinzeln können. Diese anfänglichen Kosten machen jeden, der mit einem knappen Budget arbeitet, praktisch überflüssig.

Selbst wenn man das nötige Kleingeld auftreiben kann, läuft das System nicht von alleine. Jemand muss den Strahl im Auge behalten, die Leistung feinjustieren und die Sicherheitsvorschriften in- und auswendig kennen. Gute Techniker mit diesem Know-how warten nicht gerade an jeder Straßenecke.

Die Materialwahl ist ein weiterer Knackpunkt. Stahl, Aluminium und Titan vertragen Energie problemlos, glänzendes Kupfer hingegen lässt den Strahl einfach erstrahlen und bleibt kühl. Experimente mit Pulsbreite und exotischer Optik helfen zwar, verursachen aber Kopfschmerzen, die die meisten NERD-Shops lieber vermeiden würden.

Auch die Form und Dicke der Naht können den Prozess beeinträchtigen. Eine schmale Nut in einem massiven Gussteil kann drei Elektrodendurchgänge verschlingen, bevor ein Laser überhaupt zum Einsatz kommt. In diesem Fall ist die altmodische Stab- oder MIG-Lösung die bessere Wahl.

Der Betrieb eines Hochleistungs-Laserschweißgeräts ist nicht billig, selbst nach dem Kauf. Experten schätzen die jährlichen Wartungskosten auf mindestens 10,000 US-Dollar und bei hoher Beanspruchung auf bis zu 50,000 US-Dollar. Diese Rechnung kann besonders in kleinen Werkstätten oder bei knappem Budget sehr teuer werden.

Staub, Feuchtigkeit und plötzliche Temperaturschwankungen beeinträchtigen die Haftung von Laserperlen. Um den Arbeitsbereich sauber und klimatisiert zu halten, sind zusätzliche Ventilatoren, Filter und Stellfläche erforderlich, was sich negativ auf die Betriebskosten auswirkt.

Die Abwägung dieser laufenden Kosten gegen die Geschwindigkeit und Festigkeit von Laserverbindungen hilft einem Unternehmen zu entscheiden, ob sich die Technologie wirklich lohnt. Für manche ist der deutliche Vorteil bei der Schweißqualität jeden Cent wert; für andere sind konventionelle Geräte die besseren Kosten.

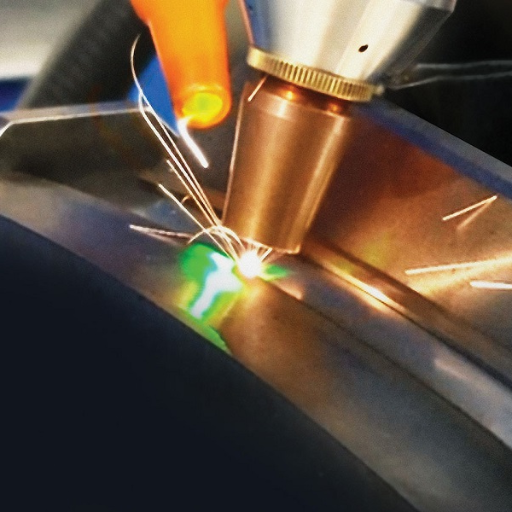

Wie funktionieren Laserschweißgeräte?

Ein Laserschweißsystem strahlt konzentrierte optische Energie auf einen schmalen Punkt zweier Werkstücke ab und erhöht dadurch die lokale Temperatur rapide, bis das Grundmetall schmilzt. Da der Strahldurchmesser im Mikrometerbereich gemessen werden kann, bleibt die effektive Wärmeeinflusszone auf die unmittelbare Schweißnaht beschränkt, wodurch eine saubere, oft spiegelglatte Schweißnaht entsteht. Bediener können Parameter wie Fokusposition, Verfahrgeschwindigkeit und Pulsdauer anpassen, sodass der Prozess sowohl dünne Elektronik als auch robuste Turbinengehäuse mit gleicher Zuverlässigkeit verarbeiten kann. Die hohe gerichtete Energie des Lasers ermöglicht Eindringtiefen, die sonst sperrigere, langsamere Lichtbogenverfahren erfordern würden – ein Vorteil, der insbesondere in der Luft- und Raumfahrt sowie der Medizintechnikproduktion geschätzt wird.

Laserschweißsysteme verstehen

Laserschweißsysteme ermöglichen dank ihrer hochfokussierten Energie saubere und schnelle Verbindungen von Metallen, Polymeren und Glas. Eine typische Einheit besteht aus einem kompakten Kraftwerk, optischer Routing-Hardware, variablen Glaslinsen und einer Benutzeroberfläche, die eher an eine Flugsteuerung als an eine Werkstattstruktur erinnert. Die Umstellung auf eine Faserlasereinheit bietet Herstellern sofort höchste Zuverlässigkeit, niedrigere Stromkosten und eine Lebensdauer, die sich in Jahren statt in Wochen oder Monaten bemisst.

Leistungsdaten zeigen, dass die Schweißgeschwindigkeiten beim Einschieben von Edelstahlblechen oder Aluminiumgehäusen in die Vorrichtung bis auf das Zehnfache der von Lichtbogenschweißwerken ansteigen können. Hersteller aus der Luft- und Raumfahrt, der Automobilindustrie und der Unterhaltungselektronik berichten, dass die höhere Taktfrequenz die Lieferzeiten verkürzt und gleichzeitig die Ebenheit bewahrt, die einst ein Luxus an der Fertigungsstraße war. Da der Strahl die Energie so präzise fokussiert, schrumpft der verräterische, wärmebedingte Ring so stark, dass viele Prüfer ihn gar nicht mehr suchen. Geschlossene Optik, Kamera-Feedback und agile Robotertechnik haben die Technologie aus den Prototypenlaboren in die alltägliche Massenproduktion gebracht – und die wiederholte Genauigkeit kann es mittlerweile, so behaupten manche, mit der Präzision moderner Halbleiter-Strukturierungsanlagen aufnehmen.

Aktuelle Marktschätzungen gehen davon aus, dass die weltweite Nachfrage nach Laserschweißgeräten bis 3 2028 Milliarden US-Dollar übersteigen könnte. Diese Prognose spiegelt die zunehmende Abhängigkeit der Luft- und Raumfahrt, der Medizintechnik und der erneuerbaren Energien von dieser Technologie wider, die alle eine strenge Kontrolle der Schweißqualität erfordern. Für Hersteller, die die Geschwindigkeit steigern wollen, ohne dabei an Genauigkeit einzubüßen, erweist sich eine neue Generation von Laserarbeitsplätzen als bahnbrechend.

Die Rolle des Faserlasers beim Schweißen

Die Faserlaserschweißtechnologie hat die moderne Fertigungspraxis still und leise verändert, indem sie ungewöhnliche Genauigkeit mit bemerkenswerter Leistungsabgabe verbindet. Ingenieure beschreiben den Prozess heute im Alltag als klar, sauber und praktisch verzerrungsfrei. Wenig überraschend schätzten Marktanalysten, dass Fasersysteme im Jahr 2023 fast die Hälfte des gesamten Laserschweißumsatzes des Landes ausmachen würden. Dies deutet darauf hin, dass Fabrikmanager auf zuverlässige Wiederholbarkeit statt auf unerwartete Überraschungen setzen.

Die Wachstumsprognosen für das Segment liegen bis 2028 bei rund acht Prozent pro Jahr – und das aus gutem Grund. Mehrere aktuelle Entwicklungen – horizontale Leistungsskalierung, verbesserte Fokusintegrität und längere Wartungsintervalle zwischen den Netzteilüberholungen – haben die Systeme auch für mittelständische Betriebe erschwinglich gemacht. Sowohl in der Luft- und Raumfahrt als auch in der Ökostromerzeugung verarbeiten die Maschinen mittlerweile Edelstahl, Aluminium und exotische Nickel-Chrom-Legierungen zu Endprodukten, ohne dass ein einziger Schatten übrig bleibt, der abgeschliffen werden muss.

Die Verknüpfung von Automatisierungssteuerungen mit Faserlaserschweißgeräten steigert die Leistung deutlich. Ein automatisiertes System kann komplexe Verbindungen immer wieder ohne Abweichung ausführen, menschliche Fehler reduzieren und eine gleichbleibende Qualität gewährleisten. Diese Zuverlässigkeit und Wiederholgenauigkeit erklären, warum Faserlaseranlagen heute ein Rückgrat hochtechnologischer Fertigungshallen bilden und Hersteller immer wieder zu neuen Designmöglichkeiten führen.

Vergleich mit Elektronenstrahlschweißen

Faserlaserschweißen und Elektronenstrahlschweißen (EBW) sind nach wie vor wichtige Verfahren in der Präzisionsfertigung, unterscheiden sich jedoch deutlich in ihren Einsatzprofilen. Ersteres erfordert lediglich eine geerdete Stromversorgung und Sichtverbindung, während Letzteres die Werkstücke in einer Vakuumkammer einschließt, was die Rüstzeit und die Investitionskosten erhöht. Allein dieser Unterschied gibt für viele Betriebe den Ausschlag für die Wahl des Faserlaserschweißens.

Der Energiefluss ist ein weiteres Thema. Moderne Faserlasereinheiten wandeln routinemäßig 40 Prozent oder mehr des zugeführten Stroms in fokussiertes Licht um, während EBW-Systeme nur 15 bis 20 Prozent erreichen. Dieser Unterschied, gepaart mit der Fähigkeit der Laser, bestimmte Verbindungen um fast 50 Prozent schneller zu bearbeiten, führt zu kürzeren Zykluszeiten und einem höheren Durchsatz in der Fertigung.

Auch die Vielseitigkeit des Faserstrahls spricht für sich. Er erfasst problemlos reflektierende Metalle wie Aluminium und Kupferguss, die herkömmliche EBW-Verfahren aufgrund ihrer nahezu perfekten Oberflächenvorbereitung vor Herausforderungen stellen. Darüber hinaus erzeugen die feinere Punktgröße und die engere Fokussierung der Optik eine kleinere Wärmeeinflusszone, wodurch Verzerrungen unter Kontrolle gehalten werden und Ingenieure bedenkenlos engere Toleranzen festlegen können.

Faserlaseranlagen erfordern zwar zunächst höhere Investitionskosten, doch der geringe Wartungsaufwand, die längere Lebensdauer und der schnellere Durchsatz können diesen Aufpreis langfristig in eine attraktive Rendite verwandeln. Aktuelle Umfragen deuten darauf hin, dass Unternehmen, die bereits Faserlaser einsetzen, ihre Produktionskosten im Vergleich zu herkömmlichen Elektronenstrahlsystemen um fast ein Drittel senken. Automobilhersteller, die Luft- und Raumfahrt sowie die Unterhaltungselektronik setzen zunehmend auf die neue Technologie, da sie schnellere Produktionsanläufe und engere Toleranzen anstreben.

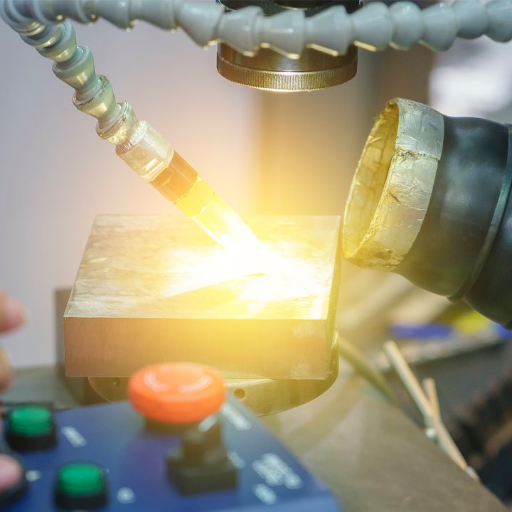

Wo wird das Laser-Hybridschweißen eingesetzt?

Das Laser-Hybridschweißen hält Einzug in Märkte, in denen keine Kompromisse bei Verbindungsfestigkeit und Positionsgenauigkeit möglich sind. Automobilhersteller nutzen das Verfahren, um Karosserien und Tragrahmen in schnellen Einzeldurchgängen zu verschweißen. Werften nutzen es, um schwere Stahlplatten verzugsarm zusammenzufügen. Auch die Luft- und Raumfahrtindustrie schätzt die Geschwindigkeit und Präzision bei der Herstellung gewichtsempfindlicher Strukturelemente. Das Verfahren überwindet Materialgrenzen und verbindet zuverlässig Legierungen, Verbundwerkstoffe und Metalle in einem einzigen Lichtbogen, weshalb es immer beliebter wird.

Branchen, die von Laserschweißanwendungen profitieren

Das Laserschweißen hat sich still und leise weit über seine Ursprünge in Hightech-Laboren hinaus verbreitet. Automobilhersteller setzen mittlerweile auf das Verfahren, weil der Strahl nahezu keine Spuren hinterlässt und dennoch Stahlbleche schneller zusammennäht, als Arbeiter eine Vorrichtung anbringen können. Flügelhersteller in der Luft- und Raumfahrt setzen auf das gleiche Lied – leichte Verbindungen, die Turbulenzen trotzen und dem Rahmen kaum etwas hinzufügen. Über mikroskopisch kleine Leiterplatten gebeugte Elektronikingenieure vertrauen darauf, dass ein gepulster Laser Golddrähte auf Chips näht, ohne den Kunststoff zu schmelzen, der sie umgibt. Chirurgen wiederum setzen das Leben ihrer Patienten aufs Spiel, indem sie Instrumente und Stents verwenden, die ein ähnlicher optischer Puls in Form bringt und Metallnähte liefert, die sauberer sind als die Luft in einem Operationssaal. Sogar Windkraftanlagenbauer sind auf den Zug aufgesprungen; der Laser springt problemlos von Legierung zu Legierung, und diese Vielseitigkeit hält Rotorblätter und Wärmetauscher auch bei tosenden Stürmen einsatzbereit.

Zusammenführung von Laser- und Lichtbogenschweißtechnologien

Schweißtechniker experimentieren seit über zwei Jahrzehnten mit der Kombination von Laser- und Lichtbogenverfahren. Das Projekt ist längst nicht mehr nur Forschung; es verändert die Fabrikhallen grundlegend. Die Kombination von Strahlen und Lichtbögen kann Verzug reduzieren, die Schweißgeschwindigkeit um ein Drittel oder mehr erhöhen und eine sauberere Schweißnaht erzeugen, als jedes der beiden Werkzeuge allein. Der Hybridaufbau eignet sich daher für alle Anwendungen, bei denen dünnes, leichtes Metall verschmolzen werden muss, ohne es für die Endbearbeitung auszuwalzen.

Automobilhersteller haben die Idee aufgegriffen, weil sie hochfesten Stahl in einem Arbeitsgang mit Aluminium verbindet. Prüfstände zeigen, dass die Verbindung über von Blech zu Blech variierende Spalte hinweg ihre volle Duktilität behält; die Bruchfestigkeit sinkt nicht unter den Grenzwert des Grundmetalls. Mit der Zeit verkürzt diese Zuverlässigkeit die Bauzyklen und reduziert den Ausschuss, wodurch die Listenpreise näher an den Budgetprognosen liegen.

Flugzeugbauer schätzen das Hybridverfahren als unschätzbar wertvoll, da es außergewöhnlich saubere und hochfeste Verbindungen liefert. Das Laserlichtbogenschweißen beseitigt die Porosität und Einbrandkerben, die bei dünnen, hochbelasteten Bauteilen wie Turbinengehäusen oder druckbeaufschlagten Rumpfhäuten auftreten können, weitgehend. In Parallelversuchen messen Ingenieure regelmäßig eine um 15 bis 20 Prozent höhere Zugfestigkeit nach der Verbindung der beiden Energiequellen. Dies führt zu einer längeren Lebensdauer und verbesserter Passagiersicherheit.

Im weiteren Sinne hat die Kombination eines fokussierten Lichtstrahls mit einem geschmolzenen Stab ein neues Kapitel in der Hightech-Fertigung aufgeschlagen. Hersteller, die einst explodierende Kosten befürchteten, berichten heute von dünneren, leichteren Baugruppen und halten dennoch Liefertermine ein, die vor zehn Jahren noch unmöglich schienen.

Innovationen in der modernen Lasertechnik

Leise und fast über Nacht hat sich der gewöhnliche Laborlaser in etwas Außergewöhnliches verwandelt. Forscher nutzen Femtosekundenlaser, die Lichtimpulse von einer Billiardstelsekunde Länge aussenden – ein Intervall, das fast theoretisch erscheint. Da kaum Wärme zurückbleibt, nennen Verfahrenstechniker die Technik Kaltbearbeitung. Diese Bezeichnung mag zwar werbend klingen, doch ermöglicht sie es Herstellern, empfindliche biomedizinische Implantate und Leiterplatten ohne das übliche Schmelzen oder Verziehen zu bearbeiten.

Vor nicht allzu langer Zeit erforderte eine solche Steuerung mühsame Trial-and-Error-Einrichtungen; heute ist vieles davon bereits mit künstlicher Intelligenz ausgestattet. Selbstlernende Laserschneider messen die Materialreflexion, optimieren den Fokus und regeln die Leistung – und das alles in der Zeit, die ein Bediener für einen Kaffeetrinken benötigt. Fabriken, die diese Geräte einsetzen, berichten von bis zu 30 Prozent weniger Ausschuss und deutlich niedrigeren Energiekosten – Zahlen, die im Vergleich zu älteren Punch-and-Crunch-Maschinen für Aufsehen sorgen. AEW-Technologie ist nicht mehr nur ein Kurzthema auf Messen; sie hat still und leise die Werkshallen erobert.

MarketsandMarkets schätzt, dass der globale Markt für Laserbearbeitung von rund 4.5 Milliarden US-Dollar im Jahr 2023 auf fast 6.8 Milliarden US-Dollar im Jahr 2028 wachsen wird. Dieser Aufschwung wird durch neue Technologien und die steigende Nachfrage aus der Luft- und Raumfahrt, der Automobilindustrie und der Unterhaltungselektronik vorangetrieben. Durch die Kombination von Lasern mit computergesteuerten Robotern können Unternehmen nun täglich Tausende von Teilen produzieren und dabei die Qualität dauerhaft sichern.

Neue Faserlaserplattformen haben die Effizienz neu definiert. Mit einer Lebensdauer von über 100,000 Stunden und einem Bruchteil des Wartungsaufwands von CO2-Anlagen haben Faserlaser ihre Vorgänger aus den meisten Produktionshallen verdrängt. Sie schneiden zudem durch schwierige reflektierende Metalle wie Aluminium und Kupfer, als wären diese Legierungen aus Pappe.

Diese Fortschritte erweitern die Leistungsfähigkeit von Lasern stetig, und die Industrie wird davon begeistert sein. Indem sie die Leistung neu definieren, optimieren Ingenieure nicht nur bestehende Produktlinien, sondern entwerfen völlig neue Anwendungen, die gestern noch wie Science-Fiction wirkten.

Referenzquellen

1. Ein umfassender Überblick über aktuelle Laserstrahlschweißverfahren: Modellierung geometrischer, metallurgischer und mechanischer Eigenschaften

• Autoren: SF Nabavi, A. Farshidianfar, Hamid Dalir
• Veröffentlicht in: Das Internationale Journal für fortschrittliche Fertigungstechnologie
• Veröffentlichungsdatum: November 16, 2023
• Zitat: (Nabavi et al., 2023, S. 4781–4828)
• Zusammenfassung: Dieser Bericht bietet einen umfassenden Überblick über die jüngsten Fortschritte beim Laserstrahlschweißen (LBW) und konzentriert sich dabei auf geometrische, metallurgische und mechanische Eigenschaften. Er erörtert verschiedene Modellierungstechniken zur Vorhersage der Ergebnisse des LBW und betont die Bedeutung des Verständnisses dieser Eigenschaften für die Verbesserung der Schweißqualität und -leistung.
• Methodik: Die Autoren führten eine systematische Überprüfung der vorhandenen Literatur durch und fassten Ergebnisse aus verschiedenen Studien zusammen, um ein umfassendes Verständnis der LBW-Prozesse zu präsentieren.

2. Spektrometerbasierte Qualitätsbewertungsmethode im Laserstrahlschweißprozess

• Autoren: Jiyoung Yu, Huijun Lee, Dong-Yoon Kim, M. Kang, I. Hwang
• Veröffentlicht in: Konferenzpapier
• Veröffentlichungsdatum: 24. Juni 2020
• Zitat: (Yu et al., 2020, S. 839)
• Zusammenfassung: Diese Studie stellt eine Methode zur Qualitätsbewertung des LBW-Prozesses mithilfe eines Spektrometers vor. Die Autoren entwickelten ein auf einem tiefen neuronalen Netzwerk (DNN) basierendes Modell zur Klassifizierung der Schweißqualität anhand der während des Schweißens erfassten Spektraldaten. Das Modell erreichte eine Genauigkeit von ca. 90 % bei der Vorhersage der Schweißqualität.
• Methodik: Die Forschung umfasste die Entwicklung eines Spektrometers zur Messung des vom Schweißbereich reflektierten Lichts und anschließend das Trainieren eines DNN-Modells mithilfe experimenteller Daten zur Klassifizierung der Schweißqualität.

3. Numerische Simulation des Laserstrahlschweißprozesses– Eine detaillierte Überprüfung der Laserschweißarten und der Finite-Elemente-Modellierung für den Prozess.
4. Schweißverfahren für die Luftfahrt– Bespricht fortgeschrittene Schweißverfahren, einschließlich Laserstrahlschweißen, für kritische Luftfahrtkomponenten.
5. Top-Hersteller und Lieferant von H-Träger-Schweißlinien in China

Häufig gestellte Fragen (FAQs)

F: Was ist Laserstrahlschweißen?

A: Fokussiertes Licht, fast chirurgisch wirkend, verschmilzt Metalle auf molekularer Ebene. Dieser raffinierte Trick heißt Laserstrahlschweißen.

F: Wie funktioniert Laserschweißen?

A: Ein konzentrierter Strahl erhitzt die Metalle schneller als die meisten Menschen blinzeln und hinterlässt ein schmales, schweißbares Schmelzbad. Das Ergebnis ist eine Naht, die abkühlt und sich verbindet, fast bevor Sie zu Ende blinzeln.

F: Warum sollte man einen Laser einem herkömmlichen Lichtbogenschweißgerät vorziehen?

A: Geschwindigkeit, Tiefe und Finesse – wählen Sie einen dieser drei Punkte oder alle drei gleichzeitig. Laserschweißen setzt dort an, wo Lichtbogenverfahren scheitern: Es verformt das Grundmetall deutlich weniger und gleitet problemlos in enge Ecken.

F: Welche Arten von Lasern erzeugen Hitze?

A: Werkstätten lagern verschiedene Optionen: CO2-, Faser-, Nd:YAG- und sogar Scheibenlaser. Jede Variante passt zu einem bestimmten Material oder einer bestimmten Auftragsgröße, daher wählen Ingenieure ihre Quelle wie ein Koch sein Messer aus.

F: Ist Laserschweißen mit jeder Metallart kompatibel?

A: Das Verfahren funktioniert tatsächlich bei einer breiten Palette von Metallen, von gewöhnlichem Stahl über Leichtaluminium und reaktives Titan bis hin zu vielen Speziallegierungen. Dennoch müssen Ingenieure die Laserwellenlänge, die Pulsdauer und die Leistungsstufe an die individuellen thermischen und optischen Eigenschaften jedes Metalls anpassen.

F: Was unterscheidet das Wärmeleitungsschweißen vom Schmelzschweißen?

A: Beim Wärmeleitungsschweißen wird die Oberfläche sanft erwärmt, wodurch eine dünne, geschmolzene Naht mit geringer Tiefe entsteht. Beim Schmelzschweißen hingegen wird das Material vollständig durchdrungen, bis ein vollständig geschmolzenes Bad zu einer stabilen Verbindung erstarrt. Der Unterschied liegt hauptsächlich in der Energiemenge, die der Strahl in das Grundmaterial einbringt.

F: Wie werden die Ergebnisse beim Remote-Laserschweißen erzielt?

A: Bei dieser Technik erreicht ein von beweglichen Roboterarmen gelenkter Strahl Stellen, die mit einem stationären Brenner schwer oder gar nicht erreichbar wären. So sind schnelle Nähte an komplizierten Baugruppen möglich, ohne dass das Werkstück selbst dabei beeinträchtigt wird.

F: Welche Vorteile bringt das Laserschweißen in der Fertigung?

A: Zu den Hauptvorteilen zählen höchste Präzision, die den Reinigungsaufwand nach dem Schweißen minimiert, blitzschnelle Zykluszeiten, die den Durchsatz steigern, flache Wärmeeinflusszonen, die die ursprünglichen Materialeigenschaften bewahren, und eine unkomplizierte Integration in automatisierte Linien oder 4.0-Fertigungsnetzwerke.
