Top-Hersteller und Lieferanten von Produktionslinien für leichte H-Träger in China

Produktionslinie für leichte H-Träger

Zhouxiang ist einer der führenden chinesischen Hersteller von H-Trägern und bietet hochwertige, leichtgewichtige H-Träger-Produktionslinien, die speziell auf Ihre Anforderungen zugeschnitten sind. Mit unserer fachkundigen Unterstützung garantieren wir einen reibungslosen und reibungslosen Produktionsprozess. Kontaktieren Sie uns jetzt für weitere Informationen. Wir helfen Ihnen gerne, Ihren Fertigungsprozess zu optimieren.

Startseite » H Balkenproduktionslinie » Produktionslinie für leichte H-Träger

Fabrikverkauf Leichte H-Träger-Stahlproduktionslinie

Automatisierte Präzisionsmontage: Enthält Hydraulikmotoren und hochentwickelte Positionierungssysteme, um eine präzise Ausrichtung von Flanschen und Stegen zu erreichen und so die Schweißgenauigkeit und Zeiteffizienz zu optimieren.
Verbesserte Schweißeffizienz: Ermöglicht gleichzeitiges Doppelnaht-Unterpulverschweißen und sorgt so für minimale Wärmeverzerrung und verbesserte Qualität des Ergebnisses.
Optimierte Geschwindigkeitskontrolle: Stellen Sie flexible Geschwindigkeitsregler (0.5–6 m/min) ein, um einen reibungslosen Betrieb und einen besseren Arbeitsablauf in Produktionsprozessen aufrechtzuerhalten.
Langlebiges und zuverlässiges Design: Verwendet hochwertige 40Cr-Materialien, die die Lebensdauer verlängern, die Betriebseffizienz aufrechterhalten und gleichzeitig die Häufigkeit von Reparatur- und Wartungsarbeiten verringern.

Attribut	Details
Schlüsselmaschinen	Metallschneidemaschinen, Metallrichtmaschinen
Automatischer Grad	Semi-automatische
Stromspannung	220 / 380V
Maschinenkapazität	5000T/Jahr
Markenname	Zhouxiang
Place of Origin	Jiangsu, China
Webhöhe	200-2000mm
Bahndicke	6-32mm
Flanschbreite	200-800mm
Flanschdicke	6-40mm
Schweißgeschwindigkeit	0.3-1.9m / min

Produktionslinie für leichte H-Träger: Hauptkomponenten und Übersicht

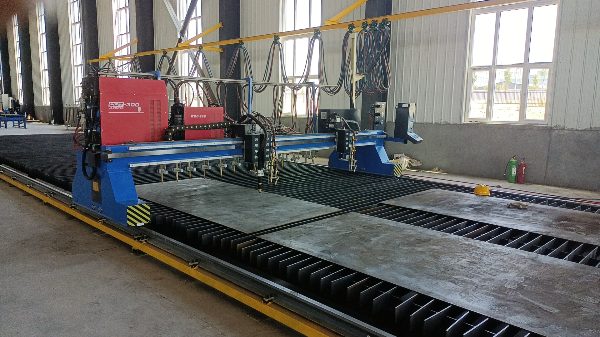

CNC-Schneidemaschine

Vielseitige Schneidwerkzeuge: Ausgestattet mit Plasmaschneidköpfen und Brennschneidbrennern.
Hohe Effizienz und Leistung: Entwickelt für optimale Schnittpräzision und Produktivität.
Flexible Antriebsoptionen: Verfügt über eine Portalstruktur mit Einzel- oder Doppelantrieb.
Breite Materialkompatibilität: Schneidet Kohlenstoffstahl, Edelstahl, verzinkte Bleche und Aluminiumlegierungen.

Spurweite	3000-10000mm
Effektive Schnittbreite	2200-9200mm
Schienenlänge (mm)	15000 mm
Schnitttiefe	6-200mm
Schneidgas	Sauerstoff, Propan oder Acetylen oder andere Schneidgase
Schneidgeschwindigkeit	50-1000mm / min
Freilaufgeschwindigkeit	6000mm / min

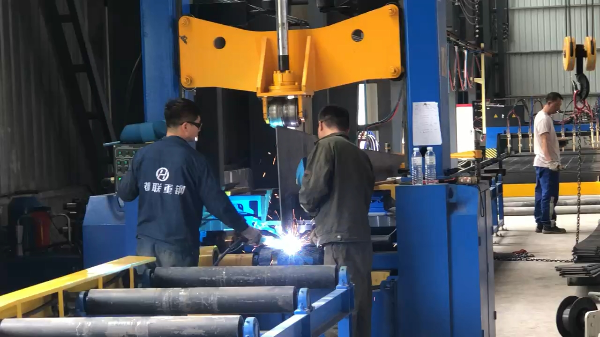

H-Träger-Montagemaschine

Robuste Struktur: Die Komponenten werden mit hoher Festigkeit und geringem Gewicht geschweißt und zur Spannungsentlastung behandelt, um Verformungen vorzubeugen.
Ausrichtung festlegen: Die automatische Ausrichtung von Flügel und Stegplatte erfolgt über ein synchrones Spannsystem, das zudem ein Schwanken während der Montage verhindert.
Verbesserte Haltbarkeit: Das integrierte Schmieden des Hauptantriebsrads erhöht die Verschleiß- und Druckfestigkeit.
Effizienz & Sicherheit: Die Positionierung von Werkstücken und andere damit verbundene Prozesse werden durch Automatisierung rationalisiert, wodurch die Gesamteffizienz und Sicherheit erhöht wird

Steghöhe	200-1500 / 1800/2000 mm
Stegdicke	6-32mm
Flanschbreite	200-800mm
Flanschdicke	6-40mm
Werkstücklänge	4000-15000mm
Montagegeschwindigkeit	0.5-6m / min
Gesamtleistung	9.5kW

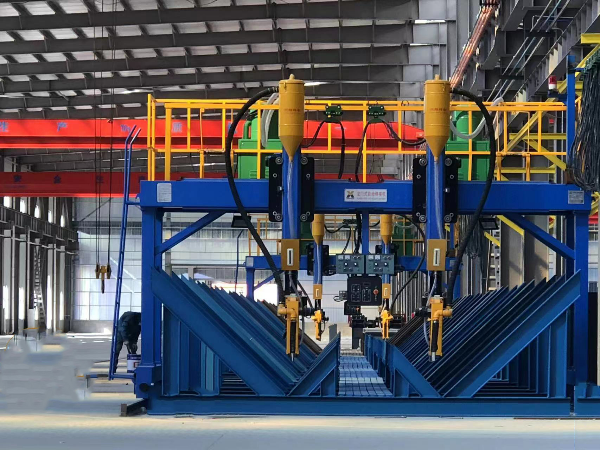

H-Trägerschweißmaschine

Gantry Struktur: Bietet einen reibungslosen und zuverlässigen Betrieb mit Doppelantrieb und variabler Frequenzdrehzahlregelung.
Effektives Schweißen: Fortschritte ermöglichen iterative Hin- und Her-Schweißzyklen, was die Gesamtproduktivität erhöht.
Automatische Zentrierung: Der Führungsbogenrahmen verbessert die automatische Zentrierung der Schweißpistole, was zu einer höheren Produktqualität führt.
Abfallreduzierung in der Flussmittelautomatisierung: Automatische Zufuhr- und Recyclingsysteme optimieren den Verlust von Lötflussmittel und erhöhen die Wiederverwendungseffizienz

Modell	LHM-4000	SXBH20
Schienenlehre	4000	2000
Bahnhöhe	200-1500mm	200-2000mm
Flanschbreite	200-800mm
Werkstücklänge	4000-15000mm
Modell der Schweißmaschine	Zwei Sätze automatischer Unterpulverschweißgeräte MZ-1000
Schweißgeschwindigkeit	0.25-1.5m / min
Rückkehrgeschwindigkeit	3 m / min
Gesamtleistung	9.6kW

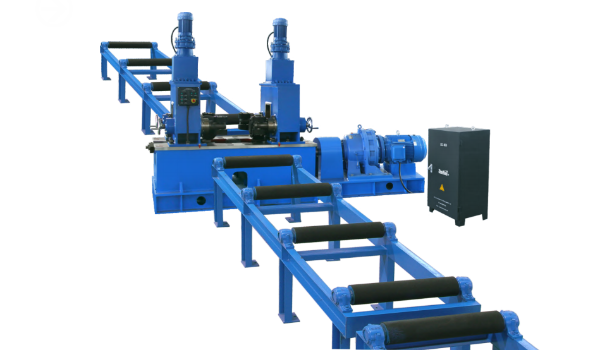

H-Träger-Richtmaschine

Zweck: Die Maschine korrigiert die durch Schweißen entstandenen Fehler in den H-Träger-Flanschplatten.
Funktionsprinzip: Die oberen Korrekturräder üben Druck auf die Seiten aus und das untere Korrekturrad übt Druck auf den Mittelpunkt der Flanschplatte aus.
Mechanismus: Die Seiten der Flanschplatten befinden sich in vertikaler Position und werden von den oberen Rädern, die mit dem Untersetzungsgetriebe verbunden sind, nach unten gedrückt.
Ergebnis: Dieser Ansatz ist wirksam, um den Auswirkungen der Schweißverformung entgegenzuwirken

Modell	JZJ-800
Flanschbreite	200 ~ 800mm
Flanschdicke	≤40mm
Minimale Steghöhe	350 mm
Material der Platte	Q235-A
Richtgeschwindigkeit	9 m / min
Leistung der Gesamtmaschine	13.2kW

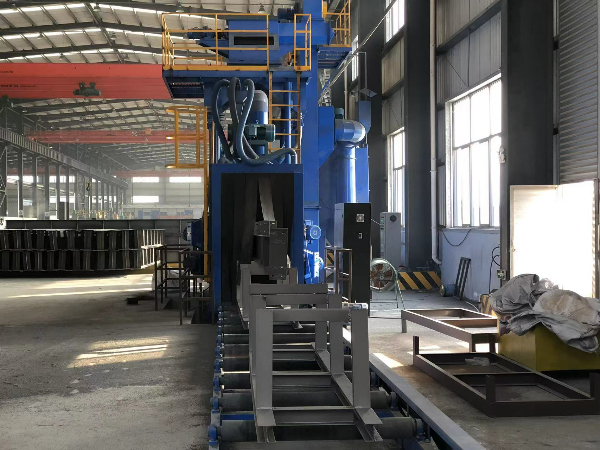

H-Strahl-Strahlanlage

Klassifizierung und Funktionsweise: Automatische Strahlanlage mit Rollenbahnbetrieb.
Funktionen: Entfernt Rost, Oxidschichten und andere Verunreinigungen von der Oberfläche von H-Trägern.
Oberflächenbearbeitung: Verbessert die Haftung von Beschichtungen und überholt Oberflächen, die zyklischer Belastung ausgesetzt sind.
Behandelte Merkmale: Veredelt die Werkstückoberfläche und verbessert die Korrosionsbeständigkeit

Alles, was Sie über H-Träger-Richtmaschinen wissen müssen

Da es bei der Stahlkonstruktion und -fertigung auf Genauigkeit und schnelle Ausführung ankommt, helfen H-Träger-Richtmaschinen dabei, die erforderliche strukturelle Genauigkeit zu erreichen.
