H-Träger vs. I-Träger: Den Unterschied bei Stahlkonstruktionen verstehen

Stahlträger sind das Herzstück jeder Konstruktion. Sie bilden auch die Grundlage für viele andere Strukturen, beispielsweise für riesige Wolkenkratzer und Brücken, die oft übersehen werden. Bei der Auswahl des für die jeweilige Aufgabe am besten geeigneten Tragwerks stehen wir vor zwei gängigen Entscheidungen in der Baubranche: H-Träger und I-Träger. Im Gegensatz zu gleichseitigen und rechtwinkligen Trägern unterscheiden sich die Abmessungen und anderen Eigenschaften dieser Stahlprofile, weshalb sich die strukturellen Konstruktionen sowie die Informationen zu Stahlträgern meist unterscheiden. In diesem Text werden die wichtigsten Unterschiede zwischen I-Trägern und H-Trägern erläutert, um Ihnen zu helfen, ihre Vorteile zu erkennen und Strategien für Ihre Bauprojekte zu entwickeln. In diesem Artikel beschreibe ich, was jeder Bauingenieur, Architekt oder Enthusiast, der nach Antworten auf die Frage sucht, warum Objekte auf eine bestimmte Art und Weise konstruiert werden, beachten muss und wie er dies erreichen kann.

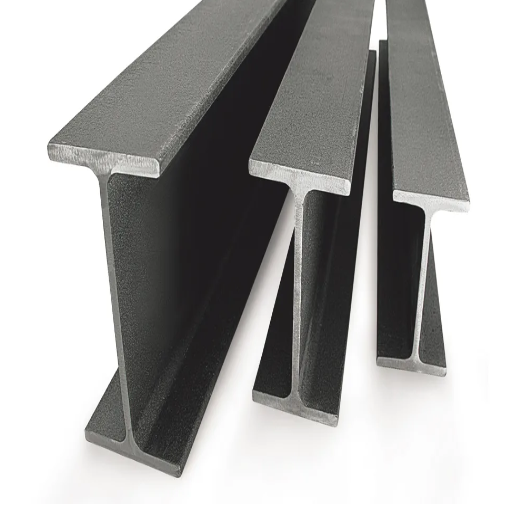

Einführung in H-Träger und I-Träger

Laut RS – einem Toast-Level – werden in den meisten Bauprojekten H-Träger und I-Träger als gängige Stahlträgertypen verwendet. Der Unterschied zwischen H-Trägern und I-Trägern liegt in ihrer Form und ihrem Anwendungsbereich. H-Träger haben breite Flansche und sind daher für höhere Lasten geeignet. Sie werden für den Bau von Schwerlastprojekten wie Brücken und Hochhäusern benötigt. I-Träger hingegen haben einen schmalen Flansch. Dadurch sind sie leichter und somit eine kostengünstigere Baukonstruktion. Diese Träger dienen dem PDF-Zweck; man sollte sich der jeweiligen Einschränkungen bewusst sein und bei der Konstruktion des Gebäudetragwerks die richtige Entscheidung treffen.

Definition von H-Trägern

Breitflanschträger, umgangssprachlich H-Träger genannt, sind eine der am häufigsten verwendeten Strukturkomponenten in verschiedenen Konstruktionen und mechanischen Vorgängen. Ihren Namen verdanken sie ihrer H-förmigen Querschnittsansicht mit weiten Spannweiten und breiten Flanschen, die durch den Steg in der Mitte verbunden sind. Diese Form ist im Vergleich zu anderen Trägerformen sehr entgegenkommend, da sie maximale Festigkeit und Unterstützung bietet. Ebenso wichtig ist, dass sie mehr Gewicht tragen kann. Wolkenkratzer, Brücken und andere Industriegebäude werden alle mit H-Trägern unterschiedlicher Höhe, Gewicht und Eigenschaften ausgestattet. H-Träger werden hauptsächlich aus Stahl hergestellt, können aber je nach konkretem Projekt auch aus Aluminium oder einem Verbundwerkstoff gefertigt werden. Die größere Flanschdicke verbessert die Stabilität und sorgt für eine bessere Biegefestigkeit als I-Träger.

Definition von I-Trägern

I-Träger sind Produkte aus Walz- oder Gussstahl, Beton oder anderen Materialien, die zur Unterstützung von Betonschalungen entsprechend den Bauanforderungen verwendet werden. Der Schwerpunkt der Konferenz liegt auf der Verstrebungsdetaillierung, die für I-Trägerverbindungen charakteristisch ist. Erste Ergebnisse der Untersuchung deuten darauf hin, dass Flexibilität und Verlauf des Rohrs von der Geometrie des menschlichen orthopädischen Gangs beeinflusst werden, der wiederum von Verletzungen der Knie- oder Fußgelenke abhängt. Von besonderem Interesse sind Informationen zur Einhaltung der Gesundheitsschutzbestimmungen, der Arbeitsbedingungen, der Arbeitsrationalität, neuer Materialanwendungen moderner Technologie und der Erhöhung der Haltbarkeit von Beton in aggressiven Umgebungen.

Zweck des Vergleichs von H-Trägern und I-Trägern

Der Vergleich von H-Trägern und I-Trägern hilft dabei, die beste Wahl hinsichtlich struktureller Unterstützung, Tragfähigkeit, Kosteneffizienz und spezifischer Projektanforderungen zu treffen.

Kernpunkt	H Strahl	Ich glänze
Stabilität	Höhere Belastbarkeit	Bewältigt direkte Lasten
Spannweite	Bis zu 300 Füße	33-100 Füßen
Gewicht	Schwerer	Leichter
Kosten	billigere	Teurer
Anwendungsbereich	Brücken, Wolkenkratzer	Aufzüge, Häuser

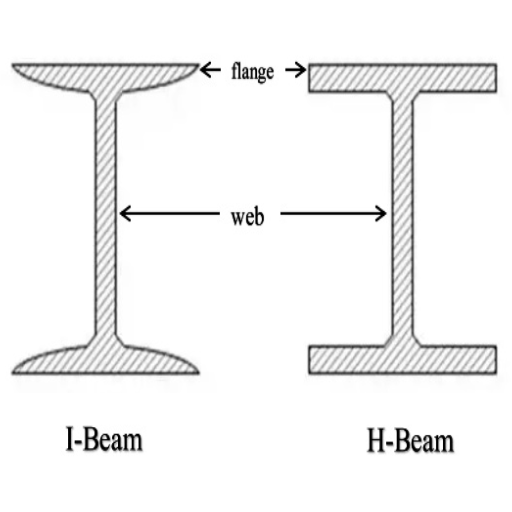

Strukturelle Festigkeit und Tragfähigkeit

H-Formen sind aufgrund ihrer zusätzlichen Flanschfläche konstruktionsbedingt widerstandsfähiger gegen Verformungen und Stöße. Dies liegt daran, dass sie über eine bestimmte Spannweite mehr Gewicht tragen können und sich daher für die Unterstützung größerer Strukturen oder die Handhabung schwererer Lasten eignen. I-Formen hingegen bieten zwar die erforderliche Festigkeit, werden aber üblicherweise aus praktischen Gründen dimensioniert, da sie weniger Stege und tendenziell kleinere Flansche aufweisen und daher weniger in der Lage zu sein scheinen, anderen als vertikalen Kräften standzuhalten. Die Entscheidung, diese beiden Formen auszutauschen, ist projektspezifisch und berücksichtigt insbesondere die Belastung und die Beschaffenheit der Struktur.

Festigkeit von H-Trägern

In Bauwesen und Ingenieurwesen erfreuen sich H-Träger aufgrund ihrer maximalen Festigkeit und Tragfähigkeit größter Beliebtheit und Attraktivität. Jüngste Forschungsergebnisse belegen, dass ihre Festigkeit auf ihre Herstellungsweise zurückzuführen ist, d. h. auf einen breiteren Flansch und einen schwereren Lastabschnitt im Vergleich zu anderen Profilen mit Standardform. Und H-Stützen halten nicht nur höheren Belastungen stand, sie verfügen auch über eine inhärente Festigkeit bei bidirektionalen Belastungen wie Biegung und Scherung. H-Stützen werden häufig aus verhältnismäßig hochwertigem Stahl hergestellt, was wiederum die Lebensdauer der Träger und des Materials verlängert, insbesondere unter rauen Arbeitsbedingungen. Diese breite Anwendungsvielfalt ermöglicht den Bau extrem leichter Hochhäuser, Brücken und Industrieanlagen. Die Verwendung von H-Trägern in verschiedenen Konfigurationen gewährleistet, dass die Kombination aus höchstem wissenschaftlichen Niveau und hochwertigsten Materialien erforderlich ist, um solche Hochleistungsträger zu ersetzen.

Festigkeit von I-Trägern

I-Träger, auch als Universalträger bekannt, zeichnen sich durch eine einzigartige Kombination aus Gewicht und Festigkeit aus. Diese Bauelemente sind so konstruiert, dass sie horizontalen Biege- und Scherkräften standhalten. Flanschförmige Widerlager widerstehen Biegemomenten und Zugkräften an Ober- und Unterseite des Trägers, während die Zwischenlage des Stegs die Scherkräfte abfängt. I-Träger (auch H-Träger genannt) werden aufgrund ihres Profils häufig im Bauwesen eingesetzt, typischerweise jedoch für Böden, Brücken und Gebäuderahmen. Fortschritte in der Materialwissenschaft und den Herstellungsverfahren, vor allem bei Eisen und Stahl, haben zu einer noch höheren Festigkeit und Funktionalität von I-Trägern beigetragen. Moderne Verstärker- und Schneidetechnologien, die die Biegefestigkeit der Materialien sehr hoch machen, werden als kostengünstige Methode bevorzugt, wenn es um Bauarbeiten geht, die Material erfordern, aber dennoch kostengünstig sein und einwandfrei funktionieren müssen.

Vergleichende Tragfähigkeit

Die Tragfähigkeit von I-Trägern ist im Vergleich zu anderen Struktursystemen relativ höher. Ein Vorteil von I-Trägern ist daher ihre höhere Tragfähigkeit, die durch ihre spezielle Struktur aus metallischen und nichtmetallischen Materialien erreicht wird. Mit moderner Technologie werden I-Träger aus Legierungen hergestellt, die nach der Bearbeitung von 20 bis 40 Kilopfund bis 50–100 Kilopfund in die gewünschte Form gebracht werden.

Holzbalken hingegen, die ein öffentliches Ärgernis darstellen, tragen geringere Lasten, wobei ihre Tragfähigkeit etwa zwischen 10 und 30 kips liegt. Stahlbetonbalken besitzen zwar die gleiche Tragfähigkeit wie Stahl-I-Träger, sind aber deutlich schwerer und hinsichtlich der Materialoptimierung weniger effektiv. Daher werden I-Träger häufiger beim Bau großer Bauwerke eingesetzt, bei denen sowohl die Kosten als auch die Festigkeit der Konstruktion Einschränkungen darstellen.

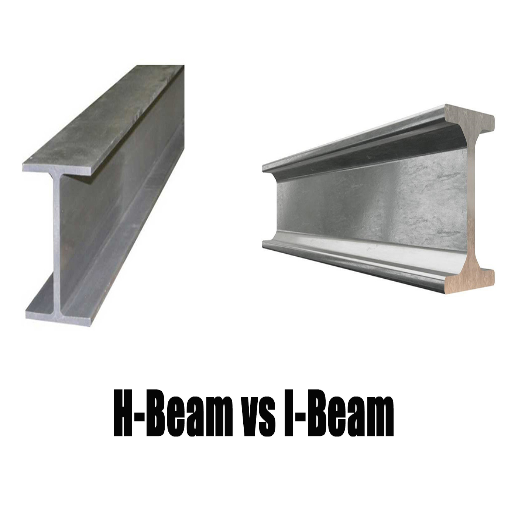

Materialeffizienz und Kostenauswirkungen

Betrachtet man Materialeinsatz und Kosten, sind Stahl-I-Träger hinsichtlich Tragfähigkeit und Wirtschaftlichkeit optimal. Der Grund dafür liegt in ihrer Konstruktionsweise, da für eine hohe Festigkeit nur wenig Material benötigt wird, was sie besonders effektiv für den Bau großer Bauwerke macht. Obwohl hochwertiger Stahl im Vergleich zu Holz und seinen Ersatzstoffen deutlich teurer sein kann, sind Stahlkonstruktionen aufgrund ihrer längeren Lebensdauer und der einfachen Wartung auf lange Sicht etwas günstiger, was die Gesamtwirtschaftlichkeit des Projekts steigert. Insgesamt wird die Effizienz von Stahl-I-Trägern durch die Wirtschaftlichkeit der derzeit verwendeten Bauweise untermauert.

Materialverwendung in H-Trägern

H-Träger sind Träger, die allgemein für ihren Querschnitt bekannt sind, der dem Buchstaben „H“ ähnelt. Sie sind speziell so konstruiert, dass die Verstrebung und Stabilisierung der Struktur effizienter erfolgt. Überraschenderweise gelten H-Träger als effizienter als ihre I-Pendants, da die Begrenzung von H-Trägern im Allgemeinen dicker ist und sie so mehr Lasten über noch größere Längen tragen können. Bei einem H-Träger ist die Dicke der Stege und Flansche höher als bei einem I-Träger, was auch höhere Lasten und höhere Wände bedeutet; daher H Balken sind auch bei solchen Konstruktionen hilfreich.

Aktuelle Forschungsergebnisse belegen, dass durch den Einsatz von H-Trägern die Anzahl der für ein Projekt benötigten Träger reduziert wird, was insbesondere im Baugewerbe von Vorteil ist. Wichtig ist auch, dass H-Träger zunächst einen höheren Materialverbrauch verursachen, sich aber aufgrund ihrer höheren Steifigkeit und Zuverlässigkeit optimal für sehr hohe Lasten und große Spannweiten eignen. Da sie höheren Belastungen standhalten, werden H-Träger immer dann eingesetzt, wenn bei der Planung eines Projekts die strukturelle Sicherheit eine Rolle spielt.

Materialverwendung in I-Trägern

I-Träger, auch Breitflanschträger genannt, sind Konstruktionselemente, die wirtschaftliche Zwecke erfüllen – sie sollen Gewicht bei minimalem Materialeinsatz tragen. H-Träger hingegen sind deutlich dicker als I-Träger, da sie breitere Flansche und dickere Stege haben. Sie erfordern einen höheren Materialeinsatz und sind daher in den meisten Anwendungskonstruktionen weniger wirtschaftlich als I-Träger. Daher sind sie auch für Projekte mit geringeren Lasten vorzuziehen. I-Träger werden häufig beim Bau relativ einfacher Strukturen wie Wohnungen oder leichter und mittelschwerer Nutzgebäude eingesetzt. Besonders vorteilhaft ist die Materialnutzung, wenn es auf Gewichtsreduzierung ankommt, beispielsweise bei der Verwendung eines Trägers in einer im Bau befindlichen Brücke oder bei der Konstruktion eines Fahrzeugs unter dem Wagenrahmen. Gleichzeitig sind H-Träger aufgrund des höheren Materialverbrauchs stabiler und langlebiger als I-Träger. Daher werden sie hauptsächlich bei Bauarbeiten eingesetzt, bei denen bestimmte Kriterien für Festigkeit und Material entscheidend sind, wie beispielsweise bei Fußböden.

Kostenüberlegungen für H-Träger im Vergleich zu I-Trägern

H-Träger sind aufgrund des höheren Materialverbrauchs und des komplexeren Herstellungsprozesses im Allgemeinen teurer, während I-Träger für kleinere Projekte kostengünstiger sind.

Kernpunkt	H Strahl	Ich glänze
Material	Höhere Nutzung	Geringerer Verbrauch
Fabrikation	Komplexe, geschweißte	Einfacher, gerollt
Kosten	Teurer	billigere
Wirkungsgrad	Hoch für große Spannweiten	Kostengünstige kleine Spannweiten
Installation	Spezialwerkzeuge	Einfachere Handhabung

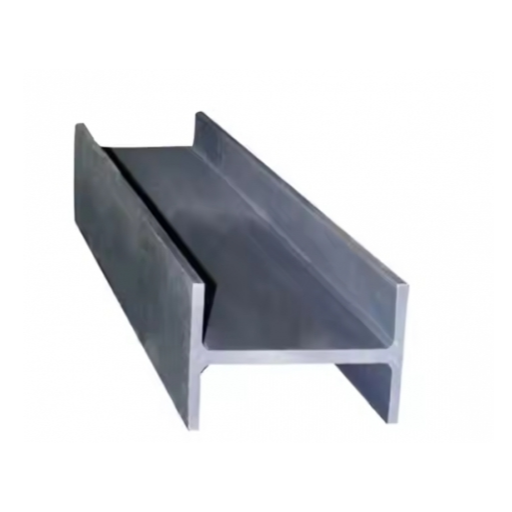

Vorteile und Nachteile von H-Trägern und I-Trägern

H Balken

Vorteile:

• Für große Projekte und Überführungen bietet es bessere Qualität und Robustheitsmerkmale.
• Es verfügt über breitere Flansche und diese extrabreiten Flansche tragen dazu bei, die Gesamtkapazität des Flanschmaterials zu verbessern.

Nachteile :

• Durch die größere Reichweite und die aufwendigere Fertigung entstehen höhere Kosten.
• Für die Installation sind spezielle Werkzeuge und Geräte erforderlich.

I-Träger

Vorteile:

• Bei kleineren Projekten und auch bei geringerer Belastung ist ihr Einsatz unwesentlich günstiger.
• Planung und Montage werden einfacher und schneller, zudem wird weniger Material benötigt.

Nachteile :

• Bei der Verwendung in Räumen mit breiten und schweren Lasten ist die Anwendung minimal.
• Querschnittskonstruktion der Strukturfläche, des Deckenkoeffizienten, der Brückenspannweiteanforderungen, des Verhältnisses von Balkenlänge zu Druckelementlänge und der Festigkeit der Querschnitte.

Vorteile von H-Trägern

1. Hohe Tragfähigkeit

Diese Form eignet sich aufgrund ihrer größeren Flansche und dickeren Stege am besten für Strukturen, die ein erhebliches Gewicht tragen müssen, ohne zu knicken.

2. Große Spannweiten

H-Profile haben den Vorteil, dass sie große Spannweiten ohne strukturelle Einbußen überbrücken können und sich daher für Brücken, hohe Gebäude und große Fabriken eignen.

3. Größere Stabilität

Der Flansch des H-Trägers mit seiner breiteren Oberfläche trägt dazu bei, Knicken zu widerstehen und bietet sowohl bei Druck- als auch bei Zugbelastung eine gute Leistung.

4. Kosteneffizienz in langfristigen Projekten

Obwohl die Anschaffungskosten höher sind, werden durch die Verwendung von H-Trägern im Innenausbau die Wartungskosten gesenkt, da sie problemlos in Brücken oder andere große Maschinen umgewandelt werden können.

5. Vielseitigkeit im Design

H-Träger sind eine Art Konstruktionsträger, die in verschiedenen Bauanwendungen eingesetzt werden. Sie bestehen überwiegend aus Stahl, können aber auch aus anderen Materialien gefertigt werden und bieten Stabilität über große Spannweiten, ohne dass kostspielige Verstärkungen erforderlich sind.

Nachteile von H-Trägern

1. Höhere Anschaffungskosten

Es ist allgemein bekannt, dass H-Träger zahlreiche langfristige Vorteile bieten. Sie scheinen jedoch teurer zu sein als die meisten anderen häufig verwendeten Träger, wie I-Träger und Holzbalken, insbesondere im Hinblick auf die Anschaffungs- und Installationskosten. Dies dürfte bei budgetsensiblen Projekten ein Problem darstellen.

2. Schwereres Gewicht

H-Träger sind groß und weisen zusätzlich zu ihren anderen schweren Eigenschaften auch noch andere Vorteile auf. Sie sind sperrig und nutzen die strukturellen Vorteile von Trägern nicht. Transport und Handhabung werden daher zu einer erheblichen Herausforderung. Übermäßiges Gewicht erhöht die Kosten und erfordert Spezialausrüstung bei der Installation.

3. Begrenzte ästhetische Anziehungskraft

Strukturell sind H-Träger so konzipiert, dass sie rein auf das Wesentliche beschränkt sind und keinen sichtbaren Raum einnehmen. Die konstruktive Schönheit geht in diesen Balken verloren, was sie leider nicht zur besten Option für ein Projekt macht, bei dem Designaspekte eine große Rolle spielen, wie beispielsweise organische Strukturen.

4. Anfällig für Korrosion

H-Träger sind Stahlteile und daher anfällig für Korrosion. Daher müssen sie entsprechend behandelt und gewartet werden, da sie sonst mit der Zeit verschleißen. Dies gilt insbesondere in Gebieten mit extremer Luftfeuchtigkeit und salzhaltiger Luft. Darüber hinaus können notwendige Maßnahmen wie Schutzbeschichtungen und deren Wartung kostspielig sein.

5. Weniger Flexibilität im Kleinbau

Aufgrund des schweren Stahlquerschnitts und der großen Höhe des H-Trägers sind diese für kleinere Bauvorhaben ungeeignet, da hier oft leichtere und flexiblere Materialien erforderlich sind. Ihre Steifigkeit und ihr Konstruktionsprofil schränken ihre Anwendung bei komplexen und alternativen Baulösungen ein.

Vor- und Nachteile von I-Trägern

Vorteile von I-Trägern

1. Effiziente Tragfähigkeit

Jeder I-Träger ist für die Aufnahme enormer Lasten in solchen Gebäuden ausgelegt, da er sowohl Biege- als auch Scherkräften gleichzeitig standhalten kann.

2. Vielseitigkeit in den Anwendungen

Aufgrund ihres vielseitigen Profils und der verfügbaren Größen können I-Träger in verschiedenen Projekten eingesetzt werden, von Einzel- bis hin zu Großprojekten, sowohl in Wohn- als auch in Gewerbegebäuden.

3. Kostengünstiger Materialeinsatz

Darüber hinaus ist es aufgrund der Abmessungen solcher I-Träger auch möglich, die verwendete Materialmenge durch Abschneiden zu reduzieren. Dies wiederum reduziert die Kosten der Struktur im Vergleich zu einigen anderen Materialien.

4. Einfache Herstellung und Installation

I-Träger sind unkompliziert, was bedeutet, dass weniger Zeit und Aufwand erforderlich sind, um sie als Komponenten zu errichten.

5. Gute Kompatibilität mit anderen Materialien

Auch I-Träger-Komponenten können mit Beton verklebt werden, wodurch die Strukturstruktur aus Leistungssicht deutlich verbessert wird.

Nachteile von I-Trägern

1. Anfällig für Knicken unter schweren Lasten

Obwohl sie sehr zuverlässig sind, können I-Träger anfällig für Verformungen sein, insbesondere unter starken Kräften, insbesondere wenn sie nicht ausreichend konstruiert sind, um während des Montageprozesses ausreichend Halt zu bieten.

2. Korrosionsrisiko in bestimmten Umgebungen

I-Träger sind eine Art Stahlprodukt die ebenfalls von Rost befallen werden können. Diese sollten jedoch nicht in geschlossenen Räumen gelagert oder Chemikalien ausgesetzt werden, es sei denn, sie sind mit Konservierungsmitteln beschichtet und sorgfältig gepflegt.

3. Herausforderungen bei der Anpassung

In den meisten Fällen ist die Verfügbarkeit von I-Trägern auf die im Hochbau üblichen Größen und Formen beschränkt, was die Verwendung der Träger bei der Erstellung komplexer und komplizierter Konstruktionsstrukturen in Bauprojekten einschränken kann.

4. Gewichtsüberlegungen bei kleineren Projekten

Strukturell sind I-Träger dichter als andere Stahlprofile, da ihr Verhältnis von Festigkeit zu Gewicht geringer ist. Daher ist es denkbar, dass sich I-Träger für den Einsatz in kleinen Gebäuden nicht gut eignen. Es müssen leichtere Lösungen gefunden werden.

5. Anfängliche Kostenfaktoren

Der erste Schritt beim Einsatz von I-Trägern betrifft die Anschaffungskosten der Träger, die normalerweise höher sind als die der meisten Materialien, was Projekte, insbesondere solche mit einem sehr knappen Budget, vor einige Herausforderungen stellt.

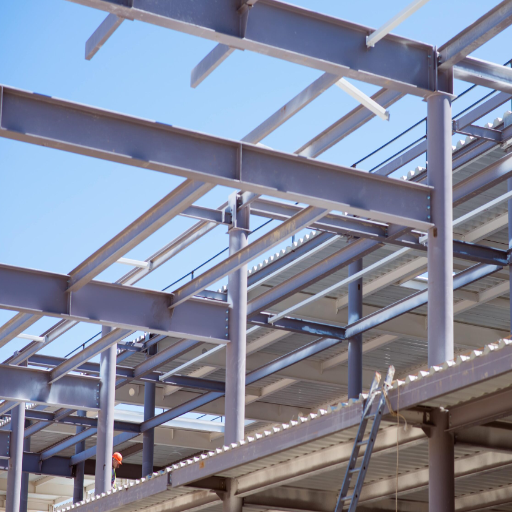

Anwendungen im Bauwesen und Ingenieurwesen

Wenn man bedenkt, dass Konstruktion und Ingenieurwesen jeglicher Art, I-Träger die wichtigste Rolle spielen. Ihre Bedeutung liegt in der Tatsache, dass sie robust und widerstandsfähig gegen große Gewichte sind. Diese Stahl Träger werden hauptsächlich in der Montage verwendet von Gebäuden, Brücken und Gehwegen. Dank ihrer speziellen Konstruktionsprinzipien wie Steg und Flansch können I-Träger Lasten über eine große Fläche tragen und eignen sich daher für den Bau und die Verstärkung von Böden und Platten in schweren Gebäuden. Darüber hinaus werden sie auch zur Herstellung anderer tragender Bauteile wie Stützen und Trägern für Lagerhallen, Fabriken und verschiedene Gewerbebauten verwendet, um die Stabilität der Konstruktion auch unter schwierigen und wechselnden Bedingungen zu gewährleisten. Ihr allgemeiner Nutzen ist so groß, dass sie in vielen Bauzubehörteilen unverzichtbar sind.

Verwendung von H-Trägern in Brücken

Hochzuverlässige Brückenkonstruktionen nutzen I-Träger aufgrund ihrer außergewöhnlichen lastableitenden Festigkeit, die durch den gegebenen Querschnitt definiert ist. Eine gleichmäßige Gewichtsverteilung verbessert die Tragfähigkeit der Träger und erhöht die Sicherheit der Konstruktion. Dabei kommt es nicht nur auf das Gewicht an, sondern vielmehr auf die starken und steifen H-Träger, die die Stabilität einer Konstruktion, beispielsweise einer Brücke, nicht nur sicher, sondern auch sehr belastbar verstärken. Die Verwendung von hochfestem Stahl bei der Herstellung von H-Trägern ist aufgrund seiner verbesserten Duktilität und Verschleißfestigkeit sinnvoll. Verschiedene Konstruktionen und Technologien, selbst wenn es sich um eines der besten Materialien handelt, vermeiden jedoch auch den direkten Einsatz in Kombination mit anderen äußerst vorteilhaften Materialien. So entstehen beispielsweise zusätzliche Kosten für die Bewehrung und es entstehen Betonschäden, wodurch die Betriebskosten gesenkt und die Lebensdauer verlängert werden. Die geografischen und leistungsbezogenen Änderungen des Brückenprojekts aufgrund der zahlreichen Einschränkungen der Vergangenheit sind umfassend und dienen lediglich der Verhinderung der Ausweitung technischer Systeme, insbesondere im Bauwesen.

Verwendung von I-Trägern in Gebäuderahmen

Stahl-I-Träger sind im Bauwesen unverzichtbar, da sie hohe Lasten in Strukturen tragen und gleichzeitig den Materialeinsatz minimieren. Dank ihrer charakteristischen Form bieten sie eine enorme Zug- und Druckfestigkeit und eignen sich hervorragend zur Unterstützung von Platten, Wänden und Dächern. Das ist der Hauptgrund, warum ich sie so häufig verwende. Darüber hinaus sind sie auch mit begrenztem Budget vielseitig einsetzbar. Deshalb sind sie meiner Meinung nach die beste Lösung, um die Langlebigkeit und optimale Leistung jeder gebauten Anlage zu gewährleisten.

Industrielle Anwendungen von H-Trägern und I-Trägern

I- und H-Träger sind aufgrund ihrer Festigkeit, Haltbarkeit und Vielseitigkeit für eine Vielzahl von Anwendungen unverzichtbare Komponenten in den meisten Industriebetrieben. Im Folgenden werden fünf Hauptanwendungen dieser Strukturelemente vorgestellt:

1. Bau von Hochhäusern

H-Träger und I-Träger werden häufig beim Bau von Block- und mehrstöckigen Gebäuden verwendet. Die Bereitstellung großer, schwerer und vertikaler Lasten gewährleistet die Stabilität und Sicherheit von Hochhauskonstruktionen.

2. Brücken

Beim Bau von Brücken werden H- und I-Träger als primäre Strukturkomponenten benötigt. Ihr Einsatz ist vorteilhaft, da er die Konstruktion großer Distanzen ermöglicht, die enorme Lasten tragen können.

3. Schiffbau

Dies sind die wichtigsten Strukturteile beim Schiffsbau, insbesondere die Rumpf- und Deckkonstruktionen, die robust konstruiert sind und anspruchsvollen Umgebungen wie rauer See und stürmischen Gewässern standhalten müssen.

4. Industrielle Plattformen und Ausrüstung

Ein Beispiel für die Verwendung von H-Trägern und I-Trägern ist der Bau stabiler Plattformen, beispielsweise von Förderbändern und anderen Industrieanlagen, wo sie eine punktgenaue Unterstützung und effiziente Lastbeförderung ermöglichen.

5. Lager- und Aufbewahrungslösungen

Ihr Einsatz zur Bereitstellung von Lagerräumen ist auf das außergewöhnliche Verhältnis von Festigkeit zu Gewicht der Lagerbalken zurückzuführen, sodass auch andere Lagersysteme und Balkenregalkonstruktionen schwere Gewichte platzsparend lagern können.

Mit den in diesem Abschnitt verfügbaren unterschiedlichen Längen und Strukturen können sie in verschiedenen Branchen eingesetzt werden und bieten Unterstützung in modernen Baugeräten.

Referenzquellen

1. University of California, Davis
   Trägheitsmoment des H-Trägers
   Diese Quelle bietet Einblicke in die strukturellen Eigenschaften und Anwendungen von H-Trägern und I-Trägern.

2. Hillsdale College
   5 Möglichkeiten zur Berechnung des I-Trägers
   In diesem Artikel werden die strukturellen Unterschiede und Berechnungen im Zusammenhang mit I-Trägern und H-Trägern erläutert.

3. Gesundheits- und naturwissenschaftliche Universität Oregon
   5 Trägheitstipps I Beam
   Bespricht das Verhältnis von Festigkeit zu Gewicht und die strukturelle Effizienz von I-Trägern und H-Trägern.

Häufig gestellte Fragen (FAQs)

F: Was ist der Unterschied zwischen H-Trägern und I-Trägern?

A: Der Hauptunterschied zwischen H- und I-Trägern liegt in ihrer Querschnittsform. H-Träger haben im Vergleich zu I-Trägern einen breiteren Flansch, was sie bei hoher Belastung stärker und stabiler macht. Diese Konstruktion führt zu einer besseren Biege- und Verdrehfestigkeit, weshalb H-Träger bevorzugt für Anwendungen mit hohen Festigkeitsanforderungen eingesetzt werden.

F: Welcher Trägertyp ist stärker, H-Träger oder I-Träger?

A: H-Träger gelten aufgrund ihrer breiteren Flansche und ihres größeren Querschnitts im Allgemeinen als stabiler als I-Träger. Diese Konstruktion ermöglicht H-Trägern eine gleichmäßigere Gewichtsverteilung und eignet sich daher ideal für strukturelle Anwendungen, bei denen es auf die Festigkeit ankommt.

F: Wie werden H-Träger und I-Träger im Bauwesen verwendet?

A: Sowohl H- als auch I-Träger werden im Bauwesen häufig für tragende Strukturen wie Brücken, Gebäude und schwere Maschinen verwendet. H-Träger werden häufig in großen Infrastrukturen bevorzugt, bei denen eine hohe Tragfähigkeit erforderlich ist, während I-Träger üblicherweise in leichteren Anwendungen und als Bodenbalken verwendet werden.

F: Was ist eine I-Trägerstange?

A: Ein I-Träger ist ein Stab in Form eines I-Trägers, der häufig in verschiedenen technischen Anwendungen eingesetzt wird. Diese Stäbe bieten in Strukturkonstruktionen erhebliche Festigkeit und Unterstützung, ähnlich wie herkömmliche I-Träger, jedoch in kleinerer oder spezifischerer Form.

F: Sind H-Trägerstangen besser für Anwendungen mit hohen Drehzahlen geeignet?

A: Ja, H-Stangen werden aufgrund ihrer robusteren Konstruktion und ihrer höheren Belastbarkeit häufig für Anwendungen mit hohen Drehzahlen empfohlen. Sie bestehen typischerweise aus geschmiedetem Stahl, was ihre Haltbarkeit und Leistung bei hohen Belastungen verbessert und sie für Straßenfahrzeuge und Hochleistungsmotoren geeignet macht.

F: Welche Faktoren sollten bei der Wahl zwischen H-Trägern und I-Trägern berücksichtigt werden?

A: Bei der Wahl zwischen H-Trägern und I-Trägern müssen Faktoren wie Lastanforderungen, Höhe, Dicke und die spezifische Anwendung berücksichtigt werden. H-Träger eignen sich ideal für schwere Lasten und hohe Belastungen, während I-Träger für leichtere Lasten und einfachere Strukturen besser geeignet sein können.

F: Kann ich I-Träger für Motorkomponenten wie Kolben und Stangen verwenden?

A: I-Träger werden zwar hauptsächlich in strukturellen Anwendungen eingesetzt, können aber bei entsprechender Konstruktion auch für spezifische Motorkomponenten angepasst werden. Für Komponenten wie Kolbenstangen und Pleuelstangen werden jedoch häufig H-Träger bevorzugt, da sie über eine höhere Festigkeit verfügen und den im Motorbetrieb auftretenden Kräften standhalten.

F: Wie wirkt sich die Strahlform auf die Leistung von Motoren aus?

A: Die Form eines Balkens, ob H- oder I-förmig, kann die Leistung von Motoren erheblich beeinflussen, vor allem bei Komponenten wie Pleuelstangen. Das H-Balken-Design reduziert das Gewicht bei gleichbleibender Festigkeit, was für die Optimierung der Motorleistung und das Erreichen höherer Drehzahlen bei Hochleistungsanwendungen entscheidend ist.

F: Welche Aftermarket-Optionen gibt es für H- und I-Träger?

A: Für H- und I-Träger sind verschiedene Aftermarket-Optionen erhältlich, darunter auch geschmiedete Stahlvarianten, die Leistung und Festigkeit verbessern. Im Automobilbereich entscheiden sich Hersteller häufig für H-Träger, um die Zuverlässigkeit und Belastbarkeit zu verbessern, insbesondere bei modifizierten oder umgebauten Motoren.
