溶接、旋削、位置決め用の調整可能なパイプローラー

溶接ローラー（一般的にパイプ・タンク旋削ロールとも呼ばれる）は、工業製品の製造・加工において重要な資産です。これらの装置は、パイプ、タンク、圧力容器などの円筒形状の溶接において、精度、合理化、安全性の向上、そして工程全体の効率化を実現することで付加価値をもたらします。たとえこの業界での初心者であっても、溶接ローラーの用途と機能を理解することで、ワークフローを効率化することができます。

この包括的なガイドでは、これらの必須ツールが提供するあらゆる機能を網羅しています。機能だけでなく、適切な種類の選び方、主な特徴、そして作業上のメリットも網羅しています。ガイドを読み終える頃には、これらのツールがなぜ重い円筒形のワークの製造に不可欠なのか、そして最適な製造プロセスによって得られる成果の幅広さをより深く理解できるでしょう。

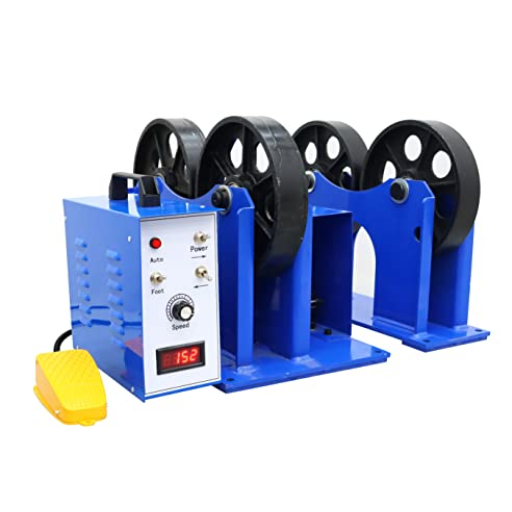

溶接ローラーとは何ですか？どのように機能しますか？

溶接ローラーまたは旋回ローラーは、円筒状のワークピースを支持し、最適な溶接または加工のために回転させる機械装置です。溶接では、ホイールまたはローラーを介してワークピースを回転させます。溶接作業者は、円筒状のワークピースの両側にバランスよくアクセスできるため、均一かつ正確な溶接が可能になります。溶接ロー​​ラーは、溶接工程における大型ワークピースのハンドリングをスムーズかつ自動化し、効率性の向上、人的介入の削減、そして溶接継手の品質向上に役立ちます。

溶接作業におけるパイプローラーの役割

パイプローラーは、精度、安定性、そして効率性の向上を実現するため、現代の溶接に不可欠な存在です。パイプローラーは、鋼、アルミニウム、その他の合金などの金属で作られた小径および大径パイプ用に設計されています。パイプをしっかりと保持し、回転を制御することで、これらのローラーは作業者の手作業による負担を軽減し、疲労やミスを軽減します。さらに、自動化および電動化されたパイプローラーの開発により、ロボット溶接システムも導入され、溶接はシームレスかつ迅速になりました。これらの組み合わせにより、高品質の溶接が保証され、石油・ガス、建設、製造業における生産性の向上に貢献しています。

調整可能な溶接ローラーが生産性を向上させる方法

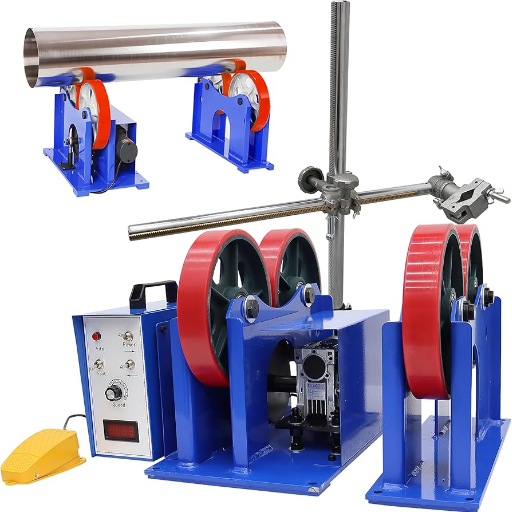

市場で入手可能な溶接ローラーの種類

• 従来の溶接ローラー

従来型の溶接ローラーは、標準的な溶接プロセスに適した固定軸を備えた基本的なローラーです。円筒形のワークピースを扱えるため、さまざまな業界で使用されています。

• 自動調整溶接ローラー

自動調心ローラーは、ワークピースのサイズに合わせて自動的に調整することで、精度を向上させるように設計されています。溶接中に繰り返し調整が必要な場合に便利です。

• 旋盤ロール溶接ローラー

配管、タンク、圧力容器業界で使用されるターニングロールは、大型で重いワークピースの表面を均一に溶接するのに最適です。

• 調整可能な溶接ローラー

これらの多用途ローラーは、自動操作と手動操作の両方において、様々な調整可能な設定を提供します。様々な溶接作業に合わせて、ワークピースの寸法に合わせて設定できます。

• 耐久性の高い溶接ローラー

これらのローラーは、造船や石油精製設備といった負荷の高い作業にも対応できます。高耐久性ローラーは、膨大な産業負荷に耐えられるよう設​​計されています。

タンク旋削ロールとパイプローラーの比較

ターニングロールは、重量が重く直径の大きいタンクに最適です。タンクパイプローラーは、最適な性能範囲が狭く、高速かつ低重量のタンクに最適です。

機能	タンクロール	パイプローラー
直径の測り方	大型（タンク）	小型（パイプ）
容量	高負荷	中程度の負荷
速度	もっとゆっくり	速く
用途	戦車、船舶	パイプ、シリンダー
精度	穏健派	ハイ

大型溶接回転機の特徴

• 高負荷容量

これらの強力な回転装置は、非常に重いワークピースを扱い、数トンを超える荷重を支えるように設計されています。要求の厳しい産業用途にも安心してご使用いただけます。

• 可変速度制御

高度な高精度速度制御システムにより回転動作の調整が可能になり、フェンスや溶接に必要なパフォーマンス精度が保証されます。

• 耐久性のある構造

過酷な作業条件下でも構造の信頼性を確保するため、回転子は耐摩耗性を高めるために硬化された合金鋼などのボルト級の材料で作られています。

• 調整可能なローラーセンター

ローラー間の間隔は優れた柔軟性を提供し、特定のワークピースの寸法に合わせて簡単にカスタマイズでき、溶接作業の汎用性が向上します。

• オートメーションの互換性

ほとんどの大型溶接回転機は自動溶接システムとシームレスに統合されるように構築されているため、効率、労力、および全体的なリソース消費を大幅に改善できます。

プロジェクトに適した直径の選択

溶接ローテーターの適切な直径を選択することは、効率と精度を高めるために不可欠です。ワークピースの重量とサイズ、そして溶接対象材料の種類を必ず計量してください。頻繁に溶接するワークピースや大型のワークピースの場合は、回転中の滑り防止と荷重バランスの問題から、より大きなローラー直径を持つローテーターが必要になります。

また、溶接プロセスの自動化レベルと回転速度は、ロボットシステムとの連携を考慮する必要があります。業界リーダーによる最新の推奨事項に従い、仕様に合わせて調整することで、プロジェクトのニーズに合わせて最も生産性の高い直径を決定することができます。

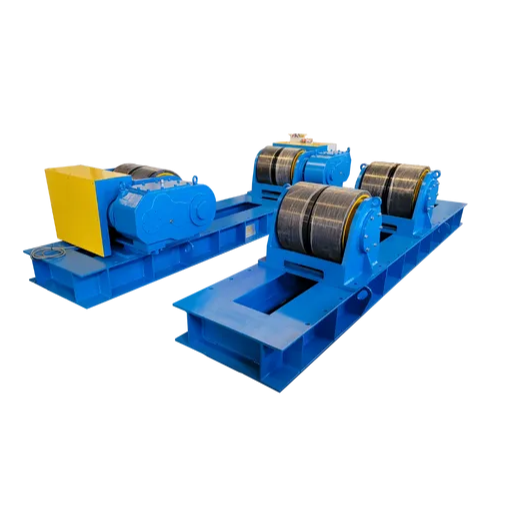

溶接ローラーと類似機器の比較

溶接ポジショナーと溶接ローラー

溶接ポジショナーはさまざまなワークピースの正確な回転と配置を提供し、溶接ローラーはパイプやタンクなどの円筒形の部品の回転に特化しています。

機能	ポジショナー	ローラー
目的	正確な回転	円筒回転
用途	さまざまな形	パイプ、タンク
柔軟性	ハイ	穏健派
負荷容量	穏健派	ハイ
オートメーション	高機能	Basic

アイドラーロールとドライバーロールを使用する利点

アイドラーロールとドライバーロールは、溶接や材料の取り扱いにおいて重要な部品であり、これらの部品には多くの利点がありますが、そのうちの 5 つを以下に説明します。

• 強化されたコントロールと優れた安定性

これらのロールを使用すると、ワークピースのよりスムーズな動きが維持され、優れた安定性と回転制御が確保され、適切な溶接品質が実現します。

• 負荷分散の改善

材料の重量は、機器に過度の力が加わることなく均等に分散されるため、ワークピースを損傷する可能性がなくなります。

• 機器の摩耗の軽減

材料の移動を支援することで、アイドラーロールとドライバーロールが促進する摩擦とストレスが最小限に抑えられ、溶接機やその他の機械の寿命が延びます。

• 材料処理の効率向上

産業現場ではダウンタイムと生産性が妨げられますが、アイドラーロールとドライバーロールを使用すると、それらのプロセスを合理化して効率的に行うことができます。

• アプリケーションの多様性

アイドラーロールとドライバーロールは、さまざまなサイズ、重量、形状の材料に合わせてシームレスに調整できるため、適応性に優れています。

これらの利点により、アイドラー ロールとドライバー ロールは、信頼性と生産性の向上を保証しながら、あらゆるタイプの溶接セットアップに役立つ追加機能となります。

パイプスタンドの機能を理解する

溶接、切断、加工などの工業プロセスにおいて、パイプスタンドはパイプの支持、位置合わせ、安定化に不可欠です。ほとんどの現場で見られる一般的な機器であるパイプスタンドは、パイプをしっかりと固定し、適切な位置に保つのに役立ちます。これは生産性と安全性にとって不可欠です。

現代のパイプスタンドは、幅広いパイプ径と重量に対応できるよう調整可能です。例えば、高耐久モデルは2,500ポンド以上の荷重に耐えることができ、大規模な産業プロジェクトや建設プロジェクトに適しています。さらに、多くのパイプスタンドにはローラーやキャスターが付いており、作業中のパイプの移動や位置固定を容易にし、手作業と作業時間を効果的に削減します。

機能性に加え、パイプスタンドの製造に合金やステンレス鋼を使用することで、耐腐食性と耐久性が大幅に向上しています。これにより、過酷な環境下でも効率的に使用できます。また、パイプスタンドにはロック機構やその他の安定性補助装置などの安全機能も追加されており、作業現場の安全確保に貢献しています。

高品質のパイプスタンドに投資すると、生産性と効率性が向上し、パイプの摩耗が軽減されるため、長期運用に費用対効果の高いソリューションになります。

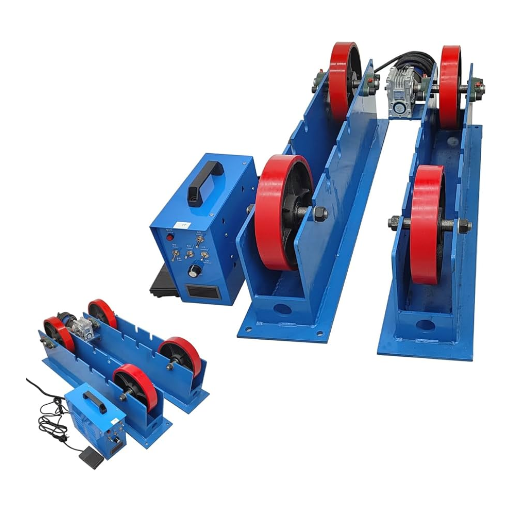

プロジェクトに最適な溶接ローラーの選び方

プロジェクトに適した溶接ローラーの選定には、カスタマイズされた設計仕様、所定の許容範囲内での高精度なトラッキング、そして耐荷重性能など、多くの課題が伴います。まずは材料の性質、重量、サイズを特定し、適切なカテゴリーから選定を進めましょう。円筒形や不規則形など、溶接する基本形状を特定します。ローラーは、動き、正確な配置、そして制御された回転を実現するために設計されたものを選ぶことが重要です。

丸リングと円筒の表面粗さや仕上げは、研削、機械加工、製造工程に大きな影響を与えるため、特に注意が必要です。溶接ロー​​ラーを作業に合わせて微調整するには、高さと速度を調整できる設定が望ましいです。操作性は、溶接装置の他のすべての工作機械と同等です。調整機能によって柔軟性が高まり、生産性が最大化される場合、固定された要素は最低限の要件となります。軽量でありながら堅牢で摩耗から保護するために、強度の高い材料、支持システム、その他の構造要素で作られた装置を選択してください。

最後に、システムが適切に設計されていないとユーザーが過度のリスクにさらされる可能性があるため、機器がユーザーが機械的な危険にさらされる程度を制限したり、機械的な危険を制御したりするかどうかを確認します。

溶接装置の負荷容量に影響を与える要因

• 材料組成

溶接設備は、使用する材料の種類とグレードによって大きく左右されます。材料の種類とグレードによって、溶接設備の耐荷重が大きく異なるためです。溶接には、高強度合金や強化フレームが用いられます。これらは耐久性が高く、極度の負荷下でも性能を大幅に向上させます。

• ブレース構成とフレーム形状

支持フレームとその形状も非常に重要です。フレームの形状や支持構造を含む機器の構造は、補聴器のより良い機能向上に貢献します。適切に調整された設計は、装具によって収縮する重要な部品への機械的ストレスを均一化します。

• モーターの出力と使用法

モーターの出力は、機器の積載量に影響します。重機作業では、より優れた負荷に耐え、性能と歩留まりを向上させるために、より高いトルクと出力効率を備えたモーターが必要になります。

• ローラーサイズとホース

適切に配置された大型のローラーは、荷重の負荷、支持、バランス調整能力を高めます。ローラーの設置数も重量物の分散に影響を与え、全体的な安定性を高めます。

• 外荷重補正係数

天候、湿度、さらには温度といった外部環境要因によって、特定の腐食要因が機器の設計単位強度に応じた降伏溶接能力に影響を与える可能性があります。適切なメンテナンスを実施することで、これらの影響を大幅に軽減できます。

船舶に適した溶接方法の特定

船舶の建造に焦点を当てる場合、エンジニアリングと建築設計が正確に行われるように、まず設計図に詳述されているすべての要件を把握することが重要です。船舶の溶接技術を選択するには、MIG（金属不活性ガス）、TIG（タングステン不活性ガス）、その他の溶接形式など、多くの要素を考慮する必要があります。金属で最も一般的に使用されるMIG溶接は、軽量金属に最適な溶接手順です。対照的に、TIGは、より細かいスケールでのディテールアップや、腐食に耐える高品質の薄い材料を必要とする船舶に最適です。工業用サイズなどの船体（高負荷用途）の船舶では、厳しい環境設定に対応できるため、スティック溶接（シールドメタルアーク溶接）が最も役立ちます。適切なトレーニングを受けて最新の溶接技術を使用することで、船舶の建造または修理中に最高の強度、安定性、コスト効率を確保できます。

参照ソース

1. 「連続鋳造セグメントローラーの3Dプラズマ溶射溶接補修層の微細構造と特性に関する研究」 （Liら、2023）: この2023年の論文は、3Dプラズマ溶射溶接を用いた連続鋳造ローラーの補修について調査したものです。この手法では、様々な溶接電流を用いた実験的試験を実施し、微細構造、硬度、耐摩耗性、熱安定性を分析します。主な知見として、160Aの溶接電流により、より均一な層が形成され、特性が向上することが示されています。
2. 「連続鋳造ロールの傾斜構造設計と溶接・ハンマリングハイブリッド再生プロセス」 (Zhang 他、2022): この2022年の論文では、溶接とハンマー加工を組み合わせた連続鋳造ローラーのハイブリッド再生プロセスを提案しています。この手法には、故障モードを分析するための数値シミュレーション、傾斜構造の設計、専用装置の開発、そしてプロセスパラメータの実験的最適化が含まれます。重要な知見は、従来の方法と比較してローラーの耐用年数が大幅に（100%）向上することです。
3. 中国のトップ溶接回転子メーカーおよびサプライヤー

よくある質問（FAQ）

Q: 調整可能なパイプローラーは、溶接や旋削で何に使用されますか?

A: 調整可能なパイプローラーは、円筒形の物体の手動溶接プロセスを容易にし、効率的な溶接のために物体が正しく配置されるようにするために、溶接旋削に使用される必須のツールです。

Q: 溶接旋削ロールはパイプ溶接プロセスをどのように改善しますか?

A: 溶接旋回ロールは、安定した支持を提供し、円筒状のワークピースの回転を可能にすることで、パイプ溶接プロセスを改善します。これにより、パイプの全長にわたって均一で高品質な溶接が可能になります。

Q: 調整可能なパイプローラーの運搬能力はどれくらいですか?

A: 調整式パイプローラーの積載量はモデルによって異なりますが、幅広い重量に対応できるように設計されているため、さまざまな溶接プロジェクトに適しています。

Q: 調整可能なパイプローラーは手動溶接と自動溶接に使用できますか?

A: 調整可能なパイプローラーは、手動溶接プロセスと自動溶接プロセスの両方に使用できるため、さまざまな溶接アプリケーションに柔軟に対応できます。

Q: 溶接旋盤ロールの製造には、通常どのような材料が使用されますか?

A: 溶接旋盤ロールは、ローラーにポリウレタンを使用して作られることが多く、耐久性と優れたグリップ力を提供し、溶接プロセスの効率を高めます。

Q: 溶接プロジェクトに適した旋盤ロール ラインを選択するにはどうすればよいですか?

A: 溶接プロジェクトに適切な旋盤ロールのラインを選択するときは、円筒形のワークピースの直径、サポートする必要がある重量、最適な回転のためにシングルドライブ システムが必要かデュアルドライブ システムが必要かなどの要素を考慮してください。

Q: 調整可能なパイプローラーではどのような機能に注目すべきでしょうか?

A: 調整可能な幅、堅牢な運搬能力、材質の品質（ポリウレタンなど）、円筒形の物体の回転にスムーズに対応できる機能などの機能を探してください。

Q: 重負荷溶接用途向けに設計された特別な調整可能なパイプローラーはありますか?

A: はい、大型溶接用途向けに設計された調整可能な特別なパイプローラーがあり、より大きな直径と重い重量に対応できるため、溶接プロセス中の安定性と安全性が確保されます。

Q: 調整可能なパイプローラーを長持ちさせるには、どのようにメンテナンスすればよいですか?

A: 調整可能なパイプ ローラーをメンテナンスするには、定期的に摩耗や損傷を点検し、ローラーを清掃して破片を取り除き、可動部品に潤滑油を注して溶接旋削プロセス中のスムーズな動作を確保します。
