高度なロボット溶接システムで生産性を向上
ロボット溶接技術の利点と、それがどのように生産性の向上、コストの削減、品質の改善、労働力不足の解決、競争力の維持に寄与するかについて説明します。
中国のトップ溶接ロボットメーカーとサプライヤー
溶接ロボット
当社のロボットは、お客様の溶接工程における作業効率、精度、生産性の向上を目的としてカスタマイズされています。Zhouxiang/Welding Robotは、信頼性と先進的な技術を駆使し、ビジネスの成長を支える洗練されたソリューションを提供します。今すぐお問い合わせください。幅広い製品ラインナップについてご説明いたします。
工場販売溶接ロボット
| モデル | ZX-1410 | ZX-1820 | ZX-2006 | |
|---|---|---|---|---|
| アームタイプ | 垂直マルチジョイント | |||
| 車軸の数 | 6軸 | |||
| 最大負荷 | 10KG | 20KG | 6KG | |
| 最大ストローク | 1Axis | 直立/反転 -167 ° -167 ° 壁掛け -30 ° -30 ° | ||
| 2Axis | -155°-90° | -155°-105° | -155°-100° | |
| 3Axis | -175°-240° | -170°-240° | -165°-245° | |
| 4Axis | -190°-190° | -190°-190° | -190°-190° | |
| 5Axis | -105°-130° | -90°-110° | -105°-110° | |
| 6Axis | -210°-210° | -210°-210° | -210°-210° | |
| マックス・スピード | 1軸 | 169°/ S | 160°/ S | 160°/ S |
| 2Axis | 169°/ S | 160°/ S | 160°/ S | |
| 3Axis | 169°/ S | 169°/ S | 169°/ S | |
| 4Axis | 301°/ S | 301°/ S | 301°/ S | |
| 5Axis | 220°/ S | 342°/ S | 338°/ S | |
| 6Axis | 743°/ S | 708°/ S | 535°/ S | |
| 許容トルク | 4Axis | 20N.m | 55N.m | 16N.m |
| 5Axis | 20N.m | 55N.m | 16N.m | |
| 6Axis | 11N.m | 24N.m | 13N.m | |
| 許容慣性モーメント | 4Axis | 0.5kg.㎡ | 2.1kg.㎡ | 0.55kg.㎡ |
| 5Axis | 0.5kg.㎡ | 2.1kg.㎡ | 0.55kg.㎡ | |
| 6Axis | 0.16kg.㎡ | 0.9kg.㎡ | 0.2kg.㎡ | |
| 繰り返し位置精度 | ±0.08mm | ±0.08mm | ±0.08mm | |
| 最大カバー範囲 | 1454 mm | 1730 mm | 2012 mm | |
| 体重 | 170KG | 285KG | 291KG | |
| IPレベル | 手首 IP67 その他 IP54 |
溶接ロボット：主要コンポーネントと概要

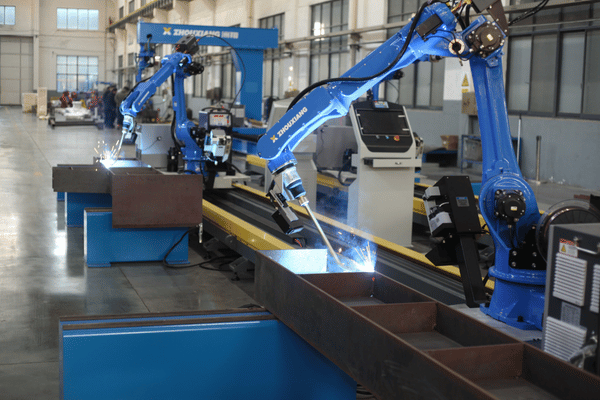

アースレール型溶接ロボット
| オプションのロボットモデル | ZXR12-2010 | ZXR10W-1440-D |
|---|---|---|
| 軸数 | 6軸 | 6軸 |
| 移動半径 | 2010 mm | 1440 mm |
| ペイロード | 12KG | 10KG |
| レベルの保護 | J1、J2軸IP56（J3、J4、J5、J6軸IP67） | J1、J2軸IP56（J3、J4、J5、J6軸IP67） |
| インストール方法 | 床置き型/ブラケット型/逆さ置き型 | 床置き型/ブラケット型/逆さ置き型 |
| 電力容量 | 4.5KVA | 4.5KVA |
| 入出力信号 | 標準16入力/16出力24VDC | 標準16入力/16出力24VDC |
| ロボットの重量 | 313KG | 210KG |
| 位置精度を繰り返します | ±0.05 | ±0.05 |

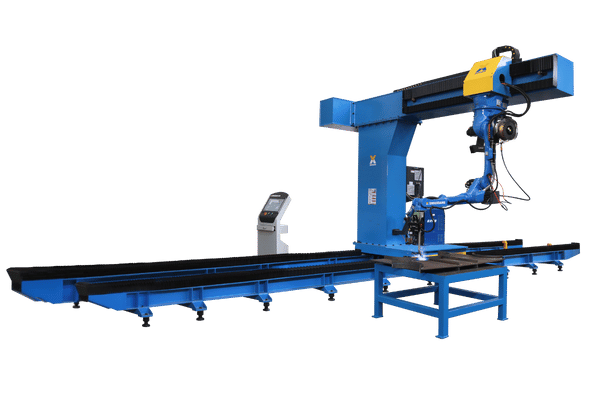

カンチレバー型溶接ロボット
| パラメータ | 7軸 | 8軸 | 8軸回転カンチレバー | 9軸 |
|---|---|---|---|---|
| ロボット | MR12-2010 | MR12-2010 | MR12-2010 | MR10W-1440-D |
| 溶接機 | アオタイ/メグミート | アオタイ/メグミート | アオタイ/メグミート | アオタイ/メグミート |
| 溶接ガン | TRM水冷延長溶接ガン | TRM水冷延長溶接ガン | TRM水冷延長溶接ガン | TRM水冷延長溶接ガン |
| 制御システム | Friendessティーチングフリー溶接システム | Friendessティーチングフリー溶接システム | Friendessティーチングフリー溶接システム | Friendessティーチングフリー溶接システム |
| ビジョンシステム | Friendessの広い視野距離シームファインダー+新しい3800カメラリバースモデリング機能 | Friendess 広視野距離シームファインダー | Friendess 広視野距離シームファインダー | Friendess 広視野距離シームファインダー |
| レール | 12m（カスタマイズ可能） | 12m（カスタマイズ可能） | 12m（カスタマイズ可能） | 12m（カスタマイズ可能） |
| 適用シナリオ | 鉄骨二次加工 | 鉄骨二次加工 | 鉄骨二次加工 | 鉄骨二次加工 |
| マシンスペック | ZX-XRYH100（7軸） | ZX-XRYHSW100（8軸） | ZX-XRYHSW100（8軸） | ZX-XRYSW150（9軸） |
| 総電力 | ロボット 10KVA + 溶接機 31KVA | ロボット 13KVA + 溶接機 31KVA | ロボット 13KVA + 溶接機 31KVA | ロボット 15KVA + 溶接機 31KVA |
| 最大ワークピース幅 | 2.6m（レール長さ12m、カスタマイズ可能） | 3.3m（レール長さ12m、カスタマイズ可能） | 2.6m（レール長さ12m、カスタマイズ可能） | 2.3×1.5m（レール長さ12m、カスタマイズ可能） |
| 平均溶接効率 | 0.3～0.5m/分（プロセスによって異なります） | 0.3～0.5m/分（プロセスによって異なります） | 0.3～0.5m/分（プロセスによって異なります） | 0.3～0.5m/分（プロセスによって異なります） |

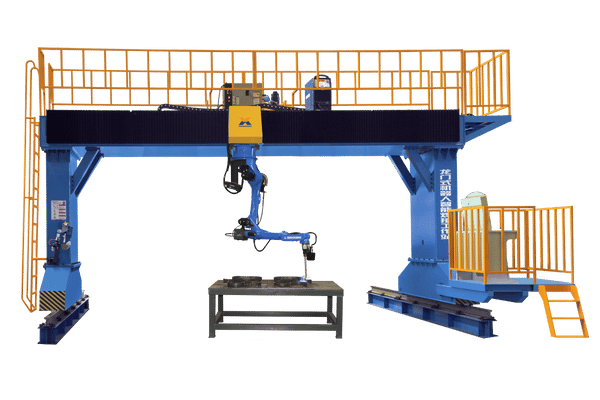

ガントリー型溶接ロボット
| コンポーネント | Details |
|---|---|
| ロボット | MR12-2010（1/2セット） |
| 溶接機 | アオタイ / メグミート |
| 溶接ガン | TRM水冷延長溶接ガン |
| 制御システム | Friendessティーチングフリー溶接システム |
| ビジョンシステム | Friendess 広視野距離シームファインダー |
| レール | 長さはカスタマイズ可能です |
| 適用シナリオ | 鉄骨二次加工 |
| マシン仕様 | （1台分）ZX-LRYW50 / （2台分）ZX-LRYW50.Ⅱ |
| 総電力 | （1セット）ロボット：10KVA + 溶接機：31KVA |
| （2台）ロボット：18KVA + 溶接機：62KVA | |
| 平均溶接効率 | 0.3～0.5m/分（溶接プロセスと速度によって異なります） |

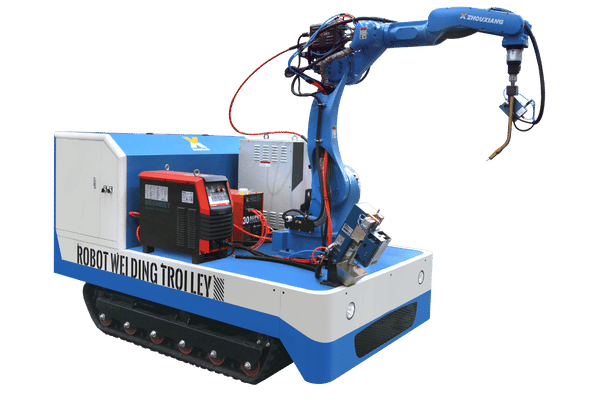

AGV溶接ロボット
| 総電力 | 50KVA |
|---|---|
| 動作電源 | 3X380V 50Hz 3相5線式 3P、380V、50Hz |
| 動作電源モード | コルケーブル電源 |
| 機械重量 | 2500Kg |
| 次元 | 3000mmX1500mmX2400mm |
| ロボットモデル | CRP2010A |
| 溶接電源 | NBC500RPプラス アオタル NBC500RPプラス |
| 視覚的な点群の精度 | 0.1 mm |
| ビジョンソフトウェア | トレーサースタジオ |
| 移動ドライブ | ハンドルタイプ |
| 操作タイプ | リモートコントロール |
| 移動速度 | 2.2km / H |
| 環境温度 | 0℃～+45℃ |
| 相対湿度 | ≤90%RH（結露なし） |

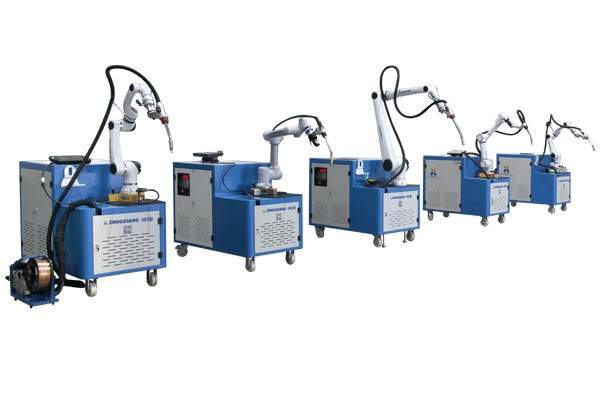

協働溶接ロボット
