Introduzione alle travi H

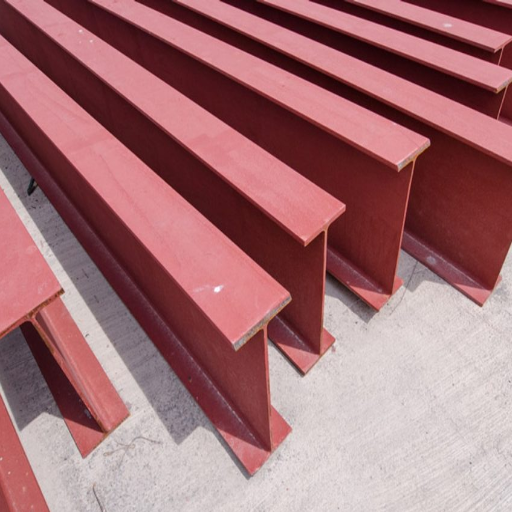

Cosa sono le travi a H?
Le cosiddette travi a H sono elementi strutturali in acciaio con ampie ali e sezione trasversale a forma di H. La forma è progettata per fornire un'elevata resistenza e consentire una distribuzione armoniosa dei carichi. Pertanto, sono molto richieste in ambito edile e ingegneristico. La parte orizzontale è chiamata flangia, mentre quella verticale è chiamata anima.
- flange: Resistere alle forze di flessione
- Internet: Resiste alle forze di taglio
- Materiale: Solitamente acciaio al carbonio (ASTM A992, ASTM A36)
- Gamma delle dimensioni: Larghezza flangia da 100 mm a oltre 300 mm con altezza superiore a 900 mm
- Esempio popolare: W12x50 significa W (forma a flangia larga), 12 (altezza nominale in pollici) e 50 (peso della trave in libbre per piede).
Scopo e importanza nella costruzione
H le travi sono utilizzate nelle costruzioni moderne per le loro proprietà uniche:
- Forza contro versatilità: Movimentazione di carichi pesanti applicati su ponti ed edifici
- Efficienza materiale: Una riduzione del consumo di materiale compresa tra il 10% e il 30% rispetto a un'alternativa concreta
- Velocità di costruzione: Installandoli più rapidamente rispetto agli elementi in acciaio alternativi e collegandoli rapidamente ad altri elementi in acciaio
- Resistenza sismica: Si comportano bene contro le forze del terremoto
- Servizio: Resistenza alla corrosione e alla temperatura
Panoramica delle proprietà delle travi H
Material Composition
Le travi a H sono realizzate con i seguenti materiali:
- Acciaio al carbonio
- Acciaio inossidabile
- Acciaio legato
- Acciaio resistente agli agenti atmosferici (HSLA-Alta resistenza, bassa lega)
Proprietà chiave
- Capacità di carico: Con flangia larga, trasferimento del carico uguale in direzione verticale e orizzontale
- Resistenza alla corrosione: Superficie rivestita e zincata per protezione
- Resistenza al fuoco: Materiali ignifughi e resistenti alle alte temperature
- Sostenibilità: Solitamente realizzati con acciaio riciclato e sono completamente riciclabili

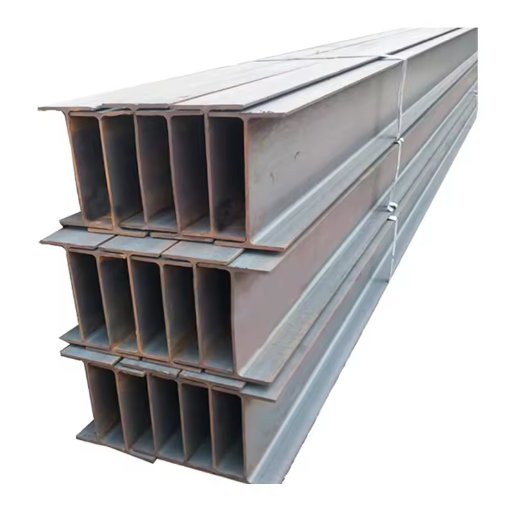

Dimensioni standard delle travi H
Specifiche di altezza e larghezza
Disponibili in diverse dimensioni per soddisfare le esigenze costruttive, le travi a H:
- Altezza (H): Generalmente inferiore a 100 mm (4") fino a 900 mm (35") e oltre.
- Larghezza flangia (B): Varia da 50 mm (2″) a 300 mm (12″).
- Un esempio di specifica: H200x200x8x12 significa: altezza 200 mm, larghezza flangia 200 mm, spessore anima 8 mm, spessore flangia 12 mm.
Spessore della flangia e dimensioni del supporto
Dimensioni critiche per determinare la capacità di carico:
- Spessore della flangia: Da 6 mm a 40 mm massimo
- Spessore del nastro: A seconda delle dimensioni della trave e della sua applicazione
- Esempio di una trave piccola (200x100mm): spessore del nastro di circa 5.5 mm e spessore della flangia di circa 8 mm.
- Esempio di trave grande (400x200mm): Spessore del nastro circa 8 mm, spessore della flangia 13 mm e anche di più.
Tabella dimensionale delle travi H
| Designazione | Altezza (H) mm |
Larghezza flangia (B) mm |
Spessore del nastro (tw) mm |
Spessore flangia (tf) mm |
Peso kg / m |
Area della sezione cmq |
|---|---|---|---|---|---|---|
| H100x100x6x8 | 100 | 100 | 6 | 8 | 17.2 | 21.9 |
| H150x150x7x10 | 150 | 150 | 7 | 10 | 34.6 | 44.1 |
| H200x200x8x12 | 200 | 200 | 8 | 12 | 52.4 | 66.7 |
| H250x250x9x14 | 250 | 250 | 9 | 14 | 76.4 | 97.2 |
| H300x300x10x15 | 300 | 300 | 10 | 15 | 94.0 | 119.7 |
| H350x350x12x19 | 350 | 350 | 12 | 19 | 137.9 | 175.4 |
| H400x400x13x21 | 400 | 400 | 13 | 21 | 172.6 | 219.8 |

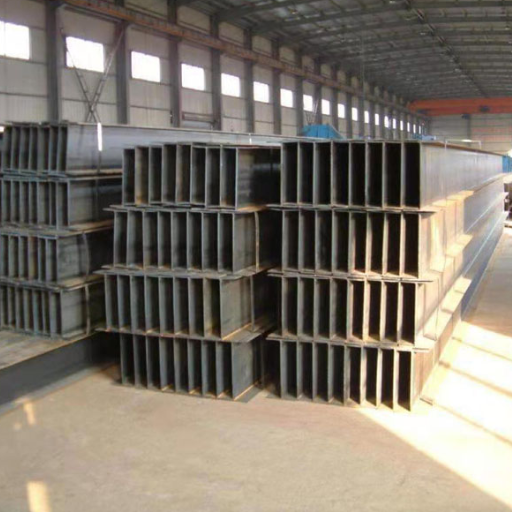

Variazioni nelle dimensioni delle travi H nei vari settori
Standard del settore edile
Le travi H mantengono dimensioni standard secondo vari codici internazionali:
- Dimensioni comuni: H200x200x8x12, H300x300x10x15, H400x400x13x21
- Standard regionali:
- ASTM International (Stati Uniti)
- Norme EN (Europa)
- Standard JIS (Giappone)
- Gradi di acciaio: ASTM A36, S355 per attributi superiori
- Focus sull'innovazione: Acciaio leggero ad alta resistenza per efficienza e sostenibilità
Applicazioni di produzione
Le applicazioni nel settore manifatturiero richiedono considerazioni specifiche:
- Utilizzi primari: Strutture per macchinari pesanti, linee di assemblaggio automatizzate, impianti industriali
- Dimensioni popolari: H300x300x10x15 (modulo di resistenza: 125 cm³)
- Tecniche di produzione: Taglio e saldatura laser per forme personalizzate
- Standard di qualità: Conformità ISO 9001 per sicurezza e affidabilità
Requisiti per la costruzione navale
Le applicazioni marine richiedono specifiche specializzate:
- Gradi di acciaio: AH36, DH36, EH36 (lega bassa ad alta resistenza)
- Norme di riferimento: Conformità ASTM A131
- Gamma dimensionale: H100x100 a H800x300, spessore 6mm-25mm
- Applicazione popolare: H400x400x13x21 per le principali strutture del ponte
- Certificazioni: È richiesta l'approvazione del Lloyd's Register e del Bureau Veritas

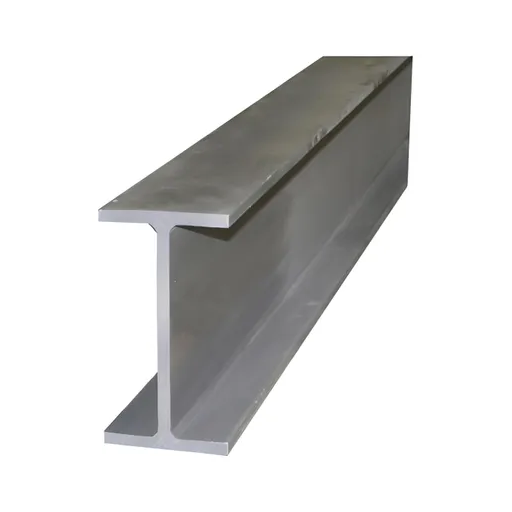

Applicazioni delle travi H nei progetti di ingegneria
Costruzione di ponti
Le travi a H svolgono un ruolo cruciale nella costruzione dei ponti:
- Capacità di carico: Supporta oltre 200 tonnellate su campate singole
- Grado d'acciaio: ASTM A992 per una resistenza allo snervamento superiore
- Vantaggi della costruzione: Assemblaggio più rapido, costi di manodopera ridotti
- applicazioni: Ponti, pilastri, travi nei ponti sospesi e a capriata
- Tecnologia: Saldatura e taglio automatizzati per la precisione
Grattacieli
Componenti essenziali della costruzione di un grattacielo:
- Capacità: Supportare edifici alti più di 1,000 piedi (esempio Burj Khalifa)
- Integrazione materiale: 30-40% del peso totale del materiale da costruzione
- Uso composito: Combinato con cemento armato
- Innovazione: Modellazione 3D e prefabbricazione per l'efficienza
- Resistenza al fuoco: Arricchito con materiali compositi
Strutture industriali
Spina dorsale dell'edilizia industriale:
- applicazioni: Fabbriche, magazzini, supporto per macchinari pesanti
- Risparmi: Riduzione dei costi dei materiali di circa il 20% rispetto ai metodi convenzionali
- Usi specializzati: Rotaie per gru, piattaforme per attrezzature
- Produzione: Saldatura automatizzata, taglio laser per la personalizzazione
- Performance: Gestire forti vibrazioni e carichi dinamici

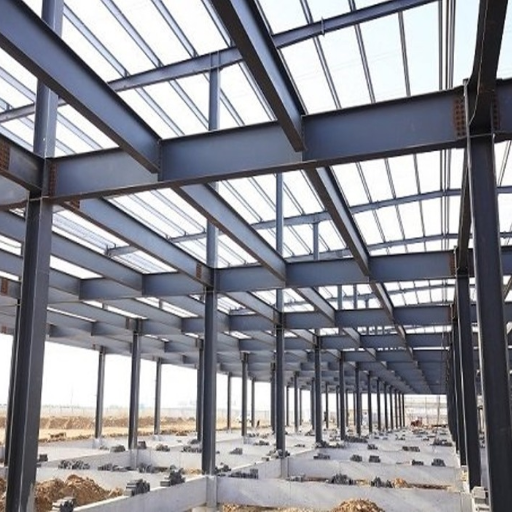

Vantaggi dell'utilizzo di travi a H
Forza e durata
- Resistenza allo snervamento: 50,000 psi e oltre con leghe di acciaio ad alta resistenza
- Capacità di carico: Superiore alle travi a I per carichi di servizio pesanti
- Resistenza alla corrosione: Arricchito con rivestimenti protettivi
- Distribuzione uniforme: Dimensioni ottimizzate della flangia e del braccio
- Longevità: Costi di manutenzione ridotti nel tempo
Costo-efficacia
- Efficienza materiale: Scarti minimi nella produzione
- Velocità di costruzione: Riduzione dei costi del 30% rispetto ai metodi tradizionali
- Risparmio di manodopera: Facile montaggio con meno operai specializzati
- Benefici ambientali: Realizzato in acciaio riciclato
- Valore del ciclo di vita: Completamente riciclabile al termine del ciclo di vita
Versatilità nei casi d'uso
- applicazioni: Grattacieli, ponti, strutture industriali, case residenziali
- Movimentazione del carico: Eccellente rapporto resistenza/peso
- Energia rinnovabile: Supporto per turbine eoliche e pannelli solari
- Crescita del mercato: Si prevede che il mercato globale delle travi in acciaio supererà i 160 miliardi di dollari entro il 2030
- CAGR: Tasso di crescita annuo del 5%

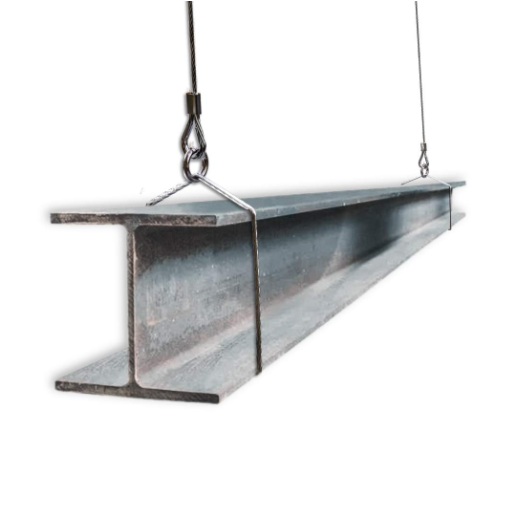

Selezione delle dimensioni corrette della trave H
Comprensione dei requisiti di carico
Il criterio per la scelta di una trave a H corretta è il seguente:
- Tipi di carico:
Forze assiali
Forze di flessione
Forze di taglio - Dimensioni chiave: Larghezza della flangia, spessore dell'anima e altezza complessiva
- Esempio di capacità: La trave W12x26 offre una resistenza di circa 112.1 kip-piedi di momento flettente
- Analisi: Utilizzo di software di analisi degli elementi finiti o di ingegneria strutturale
- Carichi considerati: Vivo (temporaneo) e morto (permanente)
Considerazioni sulla qualità dei materiali
- Standard materiale: ASTM A992 (resistenza allo snervamento~50 ksi/345 MPa)
- Protezione dalla corrosione: Acciaio zincato o acciaio resistente alle intemperie grado ASTM A588
- Applicazione sismica: Materiali dotati di discreta tenacità e dissipazione di energia.
- Sostenibilità: Oltre il 60% dell'acciaio strutturale viene riciclato.
- Conformità ambientale: Minore impatto ambientale.
Standard e linee guida del settore
- Le organizzazioni chiave:
Istituto americano per le costruzioni in acciaio (AISC)
Organizzazione internazionale per la standardizzazione (ISO) - Standard principali:
Specifiche AISC 360 per edifici in acciaio strutturale
ISO 14001 per la gestione dell'impatto ambientale - Crescita del mercato: Si stima che il mercato dei materiali edili ecologici crescerà oltre i 610 miliardi di dollari entro il 2030
- Tasso di crescita: Al 11.6% di CAGR
- Certificazioni: La certificazione LEED promuove l'uso di contenuti riciclati
Domande frequenti
Le dimensioni delle travi in acciaio variano notevolmente a seconda dell'applicazione. Le travi a H variano comunemente in altezza da 100 mm a 1000 mm e in larghezza da 50 mm a 400 mm. La scelta dipende da fattori come il momento d'inerzia, il modulo di resistenza e i carichi previsti. Gli ingegneri utilizzano tabelle di progettazione per selezionare le dimensioni appropriate in base a queste considerazioni.
La resistenza delle travi a H viene determinata analizzando le dimensioni, le proprietà dei materiali e i carichi previsti. I fattori chiave includono il momento d'inerzia e il modulo di resistenza per valutare le prestazioni in condizioni di carico. Gli strumenti software di ingegneria forniscono simulazioni basate su vari parametri. Considerare il tipo di materiale, il peso e l'area della trave nel calcolo della capacità. Consultare professionisti dell'ingegneria per valutazioni accurate.
La progettazione delle travi a H è influenzata dall'uso previsto, dai requisiti di carico e da considerazioni ambientali. I fattori critici includono l'integrità strutturale, la distribuzione del peso e il momento di inerzia. Anche la disponibilità di diverse dimensioni e forme influenza le scelte progettuali. Gli ingegneri utilizzano software di progettazione per modellare scenari e ottimizzare dimensioni e proprietà dei materiali.
Le informazioni essenziali includono il tipo di carico, la lunghezza della campata e le condizioni ambientali. Fattori chiave sono il momento d'inerzia, la forma della sezione trasversale e le specifiche dei materiali. Gli ingegneri fanno riferimento alle tabelle di progettazione che forniscono dati su varie dimensioni e capacità di carico. Si considerino le condizioni di supporto delle travi e i carichi laterali. Una consulenza professionale garantisce una scelta ottimale.
Sì, esistono diversi tipi di travi ad H per applicazioni specifiche e requisiti di carico. I tipi più comuni includono travi ad H standard per l'edilizia generale e travi ad H europee con diversi standard di dimensionamento. La selezione dipende dal momento di inerzia, dal modulo di resistenza e dai criteri di progettazione. Gli ingegneri utilizzano software di progettazione per valutare l'idoneità di un progetto in base all'uso previsto e alle condizioni ambientali.
