관성 모멘트는 구조 부재를 설계하고 분석할 때 고려해야 할 중요한 특성 중 하나입니다. 특히 H형강은 현대 건축의 기초입니다. 이 상세한 안내서는 H형강의 관성 모멘트 개념을 자세히 살펴보고, 정의, 계산 공식, 그리고 건축 관련 자료를 제공합니다. 현장 엔지니어, 학생, 또는 구조 역학을 배우고자 하는 모든 사람은 이 주제를 깊이 있게 이해하고 실제 적용 방법을 익힐 수 있도록 단계별로 명쾌하게 제시하는 안내서입니다.

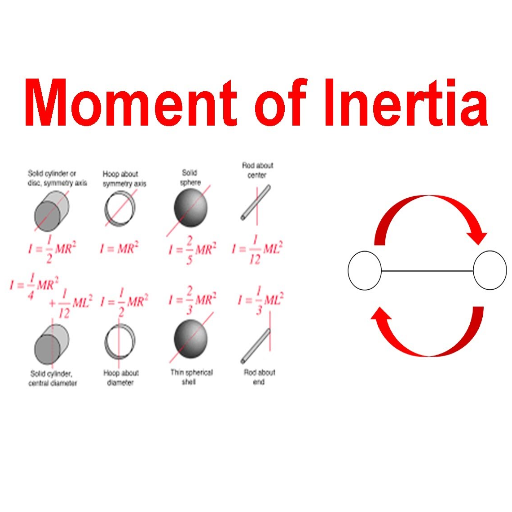

관성 모멘트 이해
관성 모멘트의 정의
관성 모멘트(일반적으로 I로 표시)는 물체가 특정 축을 중심으로 한 회전 운동에 얼마나 저항하는지를 나타내는 주요 물리학 및 공학 용어입니다. 물체의 기하학적 구조와 질량 분포에 따라, 축에서 물체의 어느 부분이든 멀리 떨어져 있을수록 관성 모멘트가 커집니다.
주요 통찰력: 토목공학에서 관성 모멘트는 H 빔이 작용하는 하중에서 굽힘과 변형에 어떻게 저항하는지를 결정하는 모멘트입니다. 다시 말해, 안정성과 효율 계수를 기반으로 하는 엔지니어링 및 구조 설계에 중요합니다.
구조 공학의 중요성
이는 보와 구조 부재가 휨과 처짐에 대해 갖는 저항성을 나타내는 구조 공학적 특성 중 하나입니다. 교량, 고층 빌딩, 산업 시설과 같은 주요 기반 시설의 설계에는 이 특성이 필수적입니다.
25%
I형 강철 보를 사용하면 기존 형태에 비해 재료 절감이 가능합니다(AISC 표준)
30%
현대 소프트웨어를 활용한 최적화된 기하학적 설계를 통해 구조적 강성 증가(구조공학회)
빔 관성의 기본 이론
보의 경우, 관성 모멘트는 구조 설계 기본 사항과 직접적인 관련이 있으며, 이는 중립축을 기준으로 한 단면적 분포가 강성과 안정성에 어떻게 영향을 미치는지 정의합니다. 관성 모멘트가 높은 보는 더 큰 하중에서 처짐이 적어 구조적으로 더 나은 성능을 보입니다.

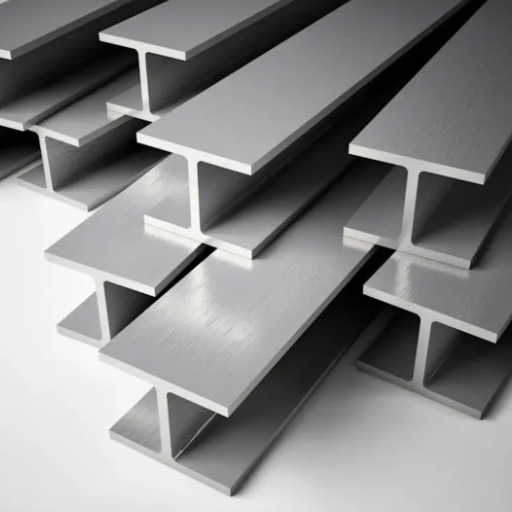

H 빔과 그 응용 분야
H-빔의 정의 및 특징
H형 보는 뛰어난 하중 지지력과 최고의 효율성을 갖도록 설계된 구조 부재입니다. H형 단면에서 유래된 이름이며, 불필요한 무게로 인해 재료 비용이 증가하지 않으면서도 재료의 분포를 최적화하여 최고의 강도를 제공합니다. 따라서 H형 보는 건설 및 엔지니어링 분야에서 무수히 많은 용도로 사용됩니다.
H-빔의 주요 특징:
- 평행 플랜지: 빔의 길이 전체에 걸쳐 일정한 두께
- 효율성을 위한 비율: 구조적 효율성을 극대화하기 위한 웹 및 플랜지의 적절한 크기 조정
- 사용 가능한 치수: 플랜지의 폭은 일반적으로 100mm에서 300mm까지입니다.
- 가변 웹 두께: 적용 분야에 따라 6mm ~ 60mm
- 고품질 소재 : 이 보는 강철로 제조된다 품질 ASTM A992 또는 EN 10025 S355
건설 및 엔지니어링 분야의 응용
H형 빔은 구조와 적응성이 가장 뛰어나 다양한 건설 및 엔지니어링 프로젝트에서 사용됩니다.
| 응용 분야 | 장점 | 성능 개량 |
|---|---|---|
| 내진 건설 | 에너지 흡수 및 재지향 | 내진성 30% 향상 |
| 장스팬 구조물 | 탁월한 내하력 | 창고 및 산업 공장의 처짐 감소 |
| 조립식 | 오프사이트 제조 | 공사기간 대폭 단축 |
| 환경 응용 | 90% 재활용 가능한 강철 함량 | 재활용되지 않은 강철 대비 CO70 배출량 2% 감소 |
H 빔과 다른 빔 섹션
| 빔 타입 | 주요 장점 | 성능 차이 |
|---|---|---|
| H 빔 대 I 빔 | 더 넓은 플랜지와 더 두꺼운 플랜지로 무게 분산을 개선했습니다. | 20% 더 높은 중량 대 강도 비율 |
| H형강 vs. T형강 | 축대칭 형태로 다방향 힘 분배 가능 | 더욱 향상된 디자인 자유도와 내구성 |
| H형 보 vs. 직사각형 보 | 최적화된 재료 사용 | 강도 저하 없이 재료 비용 15% 절감 |
H 빔의 관성 모멘트 계산
H 빔의 관성 모멘트 공식
어디에:
b = 외부 플랜지의 너비
h = H 빔의 총 높이
b₁ = 웹(내부 섹션)의 너비
h₁ = 웹의 높이(내부 섹션)
단계별 계산 과정
1
H 빔 치수 결정
전체 높이(H), 플랜지 너비(b), 플랜지 두께(t_f), 웹 너비(b₁), 웹 높이(h₁)를 포함한 주요 측정 항목을 식별합니다.
예시 차원:
- 높이 = 300mm
- b = 150mm
- t_f = 10mm
- b₁ = 8mm
- h₁ = 280mm
2
단면적(A) 계산
A = (2 × 150 × 10) + (8 × 280) = 5,240 mm²
3
관성 모멘트(I) 결정
I ≈ 337.5 × 10⁶ – 146.7 × 10⁶ = 190.8 × 10⁶ mm⁴
4
단면 모듈러스(Z) 계산
5
하중 지지 용량 결정
(강철의 경우 σ_y = 250 MPa로 가정)
M_max = 1.272 × 10⁶ × 250 = 318 kN·m
6
안전 계수 적용
(안전계수 1.5 사용)
안전 하중 용량 = 318 / 1.5 ≈ 212 kN·m
최신 계산 도구
현대 공학에는 관성 모멘트 계산을 위한 그림 사선 소프트웨어와 온라인 계산기가 사용됩니다. 이러한 소프트웨어는 기하학적 매개변수를 입력받아 동시에 정확한 결과를 도출합니다.
계산기 소프트웨어 도구는 다음에 더 중점을 둡니다.
- 온라인 계산: 빠른 웹 도구 계산기 계산
- 스프레드시트 소프트웨어: 수식이 포함된 Excel 템플릿
- 엔지니어링 소프트웨어: AutoCAD, SolidWorks, STAAD.Pro
- 모바일 소프트웨어: 현장용 계산 소프트웨어

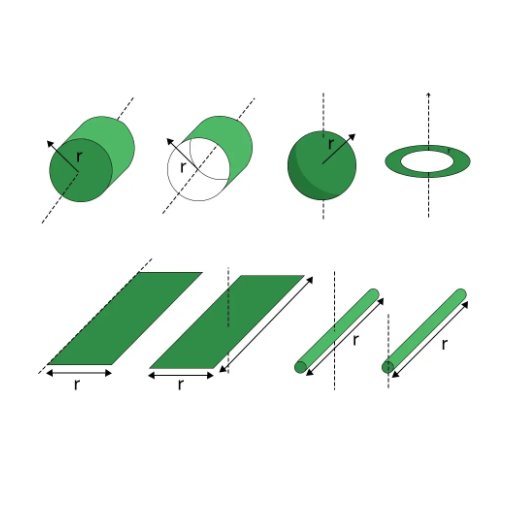

관성 모멘트에 영향을 미치는 요인
강도에 대한 차원적 영향
관성 모멘트는 H 빔의 다양한 치수, 즉 플랜지 폭, 웨브 두께, 전체 깊이와 직접적으로 연관됩니다. 엔지니어는 이러한 관계를 파악하여 용도에 맞는 빔을 최적화합니다.
| 외형 치수 | 강도에 미치는 영향 | 전형적인 범위 | 성능 효과 |
|---|---|---|---|
| 플랜지 폭(b) | 측면-비틀림 좌굴 저항 | 100-300mm | 40배로 늘리면 강도가 XNUMX% 증가합니다. |
| 웹 두께(t) | 전단 용량 개선 | 6-16mm | 부하 용량과의 직접적인 상관 관계 |
| 전체 깊이(h) | 굽힘 모멘트 용량 | 100-900mm | 깊이가 깊을수록 하중 용량이 커집니다. |
회전축 고려 사항
H형 빔은 일반적으로 두 개의 주요 회전축을 가지고 있는데, 하나는 웹을 따라 지나가는 강한 축이고 다른 하나는 플랜지를 가로지르는 약한 축입니다. 강한 축은 일반적으로 더 큰 관성 모멘트를 제공하여 굽힘에 대한 저항력이 더 큽니다.
디자인 권장 사항: 안정성을 높이려면 유로코드와 AISC의 규정에 따라 높이 대 너비 비율이 1.5~2.0 사이인지 확인하세요.
단면 비교: 직사각형 vs. 중공형
| 아래 | 직사각형 단면 | 빈 섹션 | 성능 차이 |
|---|---|---|---|
| 힘과 강성 | 높은 굽힘 저항성 | 뛰어난 비틀림 저항성 | 50% 더 나은 비틀림 저항성(중공) |
| 무게 효율성 | 견고하고 무거운 구조 | 높은 강도 대 중량 비율 | 30-40% 재료 절감(중공) |
| 환경 저항 | 더 높은 부식 노출 | 내부 부식 감소 | 10-15% 더 나은 순환 하중 성능 |
엔지니어를 위한 실용적인 통찰력
H 빔 선택 지침
선정 기준 :
- 로드 요구 사항: 축 하중, 굽힘 하중, 비틀림 하중, 전단 하중을 확인해야 합니다.
- 재료 등급 : 올바른 강철 등급을 선택하세요(A36, A992, EN10025 S275).
- 환경: 특정한 열악한 환경에서는 부식 방지를 고려해야 합니다.
- 비용 효율성 : 비싼 재료를 처음 구입하는 데 드는 비용은 싼 재료를 장기적으로 구입할 때의 성능보다 더 중요할 수 있습니다.
- 디자인 도구: 구조 분석 소프트웨어와 같은 설계 도구가 최적화에 사용됩니다.
일반적인 과제 및 솔루션
| 과제 | 영향 | 해법 | 기대되는 개선 |
|---|---|---|---|
| 부식 | 수명 단축 | 보호 코팅, 정기적인 유지 관리 | 수명 25% 연장 |
| 좌굴 | 구조적 고장 | 소프트웨어를 이용한 적절한 모델링 | 부하로 인한 고장 15% 감소 |
| 운송 | 물류상의 어려움 | 모듈식 조립 기술 | 공사 일정 20% 단축 |
| 비용 변동 | 예산 초과 | 전략적 대량 구매 | 평균 12%의 재료비 절감 |
산업 표준 및 기술적 고려 사항
새롭게 발견된 표준화 및 기술을 통해 안전하고 품질이 우수한 건축 절차 촉진:
- ASCE 7: 건물 및 구조물 설계를 위한 최소 하중
- 국제건축법(IBC): 건설 규정 세트
- BIM: 비용은 최대 5-10%, 시간은 7% 절감
- LEED 인증: 친환경 건물에서 20~30%의 에너지 절감
- ASTM : 재료 테스트 및 품질 보증.
자주 묻는 질문
보의 관성 모멘트란 무엇을 의미합니까?
보의 관성 모멘트(면적 2차 모멘트)는 굽힘 및 축 방향 변형에 대한 저항력과 관련이 있습니다. H형 보의 경우, 이 값은 플랜지와 웨브 치수에 따라 달라지며 특정 공식을 통해 계산됩니다. 특정 하중 하에서 보의 처짐과 응력을 연구할 때 이 매개변수를 고려해야 한다는 점에 유의해야 합니다.
중공 보의 관성 모멘트를 계산하는 방법은 무엇입니까?
2차 단면 모멘트 공식을 적용하면 관성 모멘트를 구하기 위해 외부 및 내부 치수를 고려합니다. 따라서 계산에는 내부 단면의 관성 모멘트를 외부 단면의 관성 모멘트에서 빼는 과정이 포함됩니다. 온라인 관성 모멘트 계산기는 빠르고 정확한 계산을 도와줍니다.
관성 모멘트의 공식은 무엇입니까?
단면의 모양에 따라 다양한 관성 모멘트 공식이 주어집니다. 직사각형의 경우, I = (b×h³)/12이며, 여기서 b는 밑면 너비이고 h는 높이입니다. H형 빔은 플랜지와 웨브의 형상을 고려해야 하므로 더 복잡합니다. 거의 모든 크기의 빔을 빠르고 정확하게 계산하는 방법은 SkyCiv Section Builder와 같은 도구를 사용하는 것입니다.
관성 모멘트 계산기가 어떻게 도움이 될 수 있나요?
관성 모멘트 계산기는 주어진 단면 치수로부터 보 관성을 빠르고 정확하게 계산합니다. 직사각형부터 중공 단면까지 다양한 형태의 단면을 처리할 수 있어 엔지니어링 계산에 유연성을 제공합니다. 시간을 절약하고, 인위적인 오류를 제거하며, 구조 해석에 필요한 신뢰할 수 있는 결과를 제공합니다.
관성 모멘트가 보 설계에 중요한 고려 사항이 되는 이유는 무엇입니까?
관성 모멘트는 보의 굽힘 저항성을 정의합니다. 관성 모멘트가 클수록 굽힘 발생 가능성이 낮아지므로, 강성 요건에 따라 보에 더 많은 하중을 가하면서도 처짐은 줄일 수 있습니다. 보의 관성을 정확히 파악하면 엔지니어는 프로브가 완벽하게 구현되고 안전 기준을 충족하는지 확인하기 위해 적용 가능한 재료 및 치수를 신중하게 선택할 수 있습니다.
참조 출처
학술 및 연구 참고문헌:
- 충격 하중을 받는 RC 빔의 플라스틱 힌지와 관성력 – 철근 콘크리트 보의 관성력 및 굽힘 모멘트 해석
- 관성 모멘트가 다른 빔의 처짐 – 관성 모멘트 변화에 따른 빔 처짐 분석 방법
- 면적 관성 모멘트 재구성을 위한 역해 – 편향 데이터를 사용한 역 문제 접근 방식
- 하이브리드 콘크리트 보의 유효 관성 모멘트 – 하이브리드 콘크리트 보 분석을 위한 신경 퍼지 모델
- 철근 중강도 콘크리트 보의 유효 관성 모멘트 – 중강도 콘크리트 적용 연구
