La précision, l'efficacité et la régularité des soudures sont essentielles pour obtenir des résultats de haute qualité. Pour les soudeurs et les fabricants, modifier ou personnaliser leur flux de travail est une tâche délicate. Choisir les bons outils, tels que les positionneurs de soudage ou les dispositifs de soudage, peut faire toute la différence entre réussite et échec. Mais comment déterminer celui qui convient le mieux à vos besoins spécifiques ? La solution réside dans les différences, les avantages et les applications des positionneurs de soudage et des dispositifs de soudage. Que vous souhaitiez améliorer la précision de vos soudures, optimiser votre production ou réaliser des tâches complexes, la maîtrise de ces outils aura un impact significatif sur vos opérations de soudage et leur automatisation. Poursuivez votre lecture pour découvrir les options les plus adaptées à votre prochain projet.

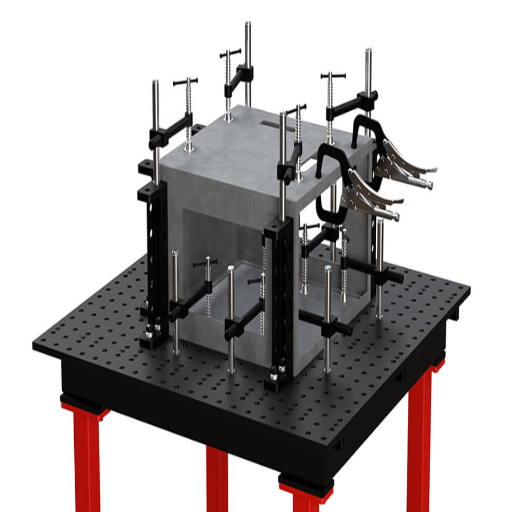

Qu'est-ce qu'un appareil de soudage ?
Un dispositif de soudage est conçu pour maintenir fermement les composants dans la position d'usinage requise. Il garantit un positionnement précis des pièces et leur immobilité, permettant ainsi des soudures uniformes et précises. La création de dispositifs de production vise à optimiser le flux de travail en termes de temps et de réduction des erreurs. Ils sont pratiques pour les travaux de soudage répétitifs ou en grande série, où la précision est essentielle.
Quelles sont les fonctions d’un appareil de soudage ?
Un dispositif de soudage est essentiel au processus de soudage, car il améliore l'efficacité, la précision et la sécurité. Il maintient et serre les pièces correctement afin de garantir leur positionnement et leur alignement corrects avant le soudage. Il permet de minimiser les mouvements ou les décalages des composants, susceptibles d'altérer le résultat, améliorant ainsi les normes de qualité. Il contribue également à maintenir l'uniformité des procédés de soudage répétitifs, ce qui le rend essentiel pour la production de masse ou les opérations sur chaîne de montage.
De plus, les dispositifs de soudage améliorent la productivité en optimisant le flux de travail et en réduisant le temps de mise en place et de positionnement des soudures. Ils éliminent également le positionnement manuel et permettent au soudeur de se concentrer sur le soudage. De nombreux dispositifs de soudage modernes offrent de nouvelles capacités pour s'adapter à des géométries complexes, permettant ainsi des techniques de soudage plus précises et avancées. De plus, l'utilisation de dispositifs de soudage améliore la sécurité au travail, car les matériaux sont maintenus solidement, réduisant ainsi les risques d'accidents causés par des pièces non soutenues.
Comment la conception des montages affecte-t-elle la qualité de la soudure ?
Une conception optimale des montages influence généralement la qualité globale des soudures, car elle permet de contrôler la reproductibilité, la précision et la stabilité de l'usinage. L'ergonomie est un élément fondamental de la conception des montages modernes : l'accès au poste de travail s'effectue avec un minimum d'effort, réduisant ainsi la fatigue. Un alignement précis, un équilibrage correct, une pression uniforme et un support approprié sont assurés par des pinces performantes et bien conçues. L'utilisation de technologies modernes et de matériaux avancés améliore la fiabilité et la polyvalence des montages, les rendant ainsi adaptés à différents types de soudage. Ils sont essentiels aux processus d'usinage, car ils contribuent à l'obtention d'une qualité visuelle et structurelle optimale des soudures.
Quels sont les différents types d’appareils de soudage ?
Hydraulique, Pneumatique, Modulaire, Dédié, Manuel.
| Paramètre | Type de luminaire | Élément clé |
|---|---|---|
|
Modulaire |
Configuration flexible |
Aérospatiale, automobile |
|
Dédié |
Conception sur mesure |
Tâches de précision |
|
Manuel |
Alignement des mains |
Réparations lourdes |
|
Hydraulique |
Pression fluide |
GTAW, GMAW |
|
Pneumatique |
Pression de l’air |
SMAW, FCAW |
Qu'est-ce qu'un positionneur de soudage ?
Qu'est-ce qu'un positionneur de soudage ? Un dispositif mécanique serre et fait pivoter une pièce à souder à un angle favorable pour permettre au soudeur de travailler dessus. Le soudeur peut effectuer le travail sans nécessiter de repositionnement important de la part de l'opérateur. Ce dispositif contribue à améliorer la précision et l'efficacité du soudage tout en soulageant l'opérateur. Il joue un rôle essentiel dans le maintien de la qualité de soudure. Cet appareil est standard pour la manipulation de pièces lourdes ou de formes complexes. Les positionneurs sont utilisés pour les rotateurs standards complexes ou lourds et sont souvent considérés comme des positionneurs angulaires. Un tel appareil peut varier en dimensions, mais la facilité de soudage est toujours présente.
Comment fonctionnent les positionneurs de soudage ?
Les positionneurs permettent aux soudeurs de faire pivoter et d'incliner la pièce afin d'accéder facilement à tous les angles, simplifiant ainsi leur travail. Ils sont généralement équipés de pinces, de mandrins ou de fixations servant d'étau pour maintenir la pièce en place. Pendant la soudure, la pièce doit tourner pour maintenir la torche de soudage sur la trajectoire souhaitée ; cette rotation est assurée par un mécanisme motorisé ou manuel. Les positionneurs de soudage modernes incluent l'inclinaison, le contrôle de la vitesse et même des paramètres programmables pour s'adapter à des schémas de soudage sur mesure pour des matériaux plus complexes. Certains modèles avancés peuvent être intégrés à la robotique pour automatiser les processus, augmentant ainsi la productivité et la régularité. Ces fonctionnalités confèrent aux positionneurs de soudage un rôle clé dans l'amélioration de l'efficacité opérationnelle et de la précision dans le secteur du soudage.
Quels sont les types de positionneurs de soudage ?
Différents types de travaux nécessitent différents positionneurs de soudage, les rendant uniques selon leur utilisation. Les principaux types sont :
- Positionneurs de soudage rotatifs Conçus pour un mouvement circulaire fluide de la pièce, ils garantissent une soudure uniforme sur toute la circonférence. Ils sont généralement utilisés pour les composants cylindriques comme les tuyaux et les réservoirs.
- Positionneurs oscillants et rotatifs Combine rotation et inclinaison. La pièce peut être positionnée selon différents angles. Ceci est particulièrement utile pour les travaux complexes de soudage multiple ou lorsque les composants sont asymétriques.
- Positionneurs de poupée et de contre-poupée Ils soutiennent la pièce sur toute sa longueur. Ils sont utilisés pour les pièces plus grandes et plus longues. Les positionneurs permettent une rotation précise de la pièce tout en la maintenant stable pendant le soudage.
- Soudage par élévation Positionneurs Permettent un mouvement vertical de la pièce. Leur taille varie selon les projets et permettent une position de travail ergonomique pour le soudeur.
- Positionneurs de paillasse Ils sont compacts, portables et faciles à utiliser pour les pièces légères et de petite taille. Ils sont idéaux lorsque l'espace est restreint, comme dans les ateliers.
Les configurations de soudage automatisées et manuelles bénéficient grandement de ces positionneurs en raison de l'augmentation de l'efficacité, de la sécurité et de la précision du soudage.
Comment les positionneurs de soudage peuvent-ils améliorer la qualité de la soudure ?
Les positionneurs de soudage améliorent la qualité et la précision de la soudure grâce à un maintien constant et stable tout au long du processus. Un positionneur rend la pièce accessible et la fait pivoter dans la position souhaitée par le soudeur. Ainsi, tout recalibrage de la soudure, nécessitant un soudage ou un coupage depuis d'autres positions, est facilement réalisable. Libérés des contraintes liées aux mouvements pénibles, des machines plus performantes et plus fines peuvent être utilisées, améliorant ainsi la précision dimensionnelle. Cela garantit des conditions idéales, notamment la minimisation des gradients de température au niveau des joints de soudure, tout en réduisant les pertes de matière et en améliorant l'assemblage. Les avantages mécaniques et ergonomiques des positionneurs se traduisent par une plus grande précision et une plus grande liberté de mouvement, réduisant ainsi les efforts musculaires. Ensemble, ces avantages améliorent les temps de soudage et la résistance, tout en réduisant les forces décentralisées, améliorant ainsi la fiabilité.

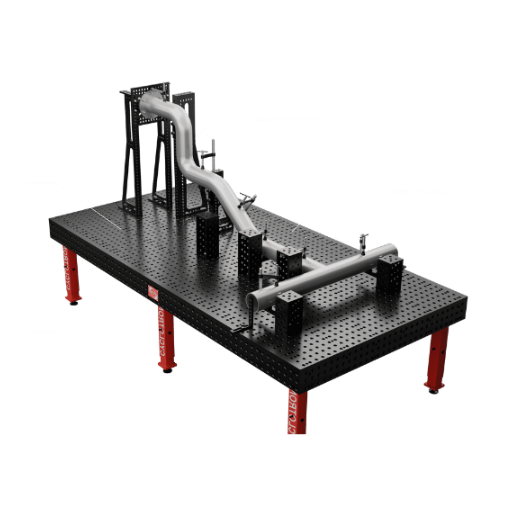

Comment les montages et les positionneurs affectent-ils les opérations de soudage ?
Les dispositifs de montage et les positionneurs de soudage améliorent la précision et l'efficacité des opérations de soudage. Un dispositif de montage assure l'immobilité des pièces pendant le soudage en les maintenant fermement en position. Les positionneurs, quant à eux, permettent de positionner la pièce dans une position permettant aux soudeurs d'atteindre les angles difficiles d'accès et de maintenir une qualité constante. Ces aides réduisent le temps consacré aux réglages et les reprises, améliorant ainsi la productivité globale du processus de soudage. De plus, ces outils améliorent la sécurité au travail en diminuant la charge de travail physique et la pression exercée sur les soudeurs.
Quelles sont les principales différences entre les appareils de soudage et les positionneurs ?
Ils contribuent à maintenir la qualité de la soudure aux paramètres définis tout au long du processus. Les dispositifs de soudage maintiennent la précision de positionnement des pièces, tandis que les positionneurs de soudage ajustent leur position.
| Paramètre | Fixation | Positionneur |
|---|---|---|
|
Fonction |
Maintient la pièce à usiner |
Fait tourner la pièce |
|
Mouvement suisse |
Statique |
Dynamique |
|
Souplesse |
Édition |
Haute |
|
Case Study |
Tâches répétitives |
Angles complexes |
|
Efficacité |
Cohérence |
Vitesse du flux de travail |
Quel rôle jouent les montages et les positionneurs dans le soudage robotisé ?
L'utilisation du soudage robotisé dans la fabrication moderne implique l'utilisation de dispositifs et de positionneurs qui renforcent la précision, l'efficacité et la régularité tout au long du processus. Les dispositifs immobilisent et alignent la pièce sur la trajectoire du robot de soudage grâce à un repérage par broches, libérant ainsi le robot de soudage Suivre la programmation prédéfinie garantit la répétition des mouvements robotisés avec un minimum d'écarts, permettant ainsi à chaque soudure de respecter les limites prédéfinies des directives établies. Les positionneurs, quant à eux, améliorent l'amplitude de mouvement du bras en modifiant l'orientation de la pièce pour des intersections de cordons de soudure plus facilement accessibles ou fortement inclinées, autrement trop complexes ou inaccessibles. Faute de solutions optimales, le temps minimal requis pour changer d'outils et de flux de travail s'accompagne toujours d'un soudage automatisé d'une précision maximale. L'intégration des positionneurs et des montages est simulée dans des applications exigeant une précision élevée et des performances de motifs répétés, comme dans les secteurs automobile ou aérospatial, où la rapidité est un facteur crucial.

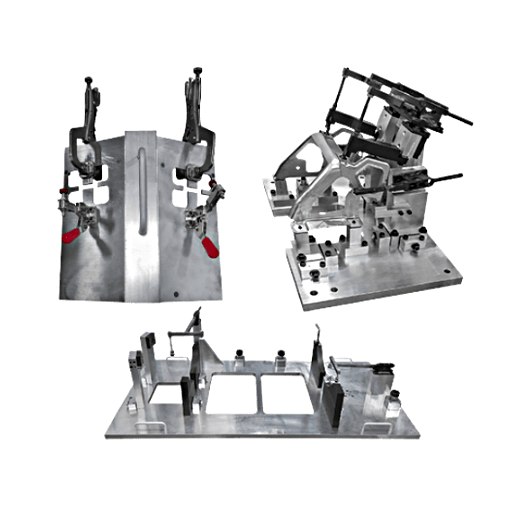

Comment choisir entre un appareil de soudage et un positionneur de soudage ?
Lors du choix d'un positionneur ou d'un dispositif de soudage, tenez compte des besoins spécifiques de votre projet. Un dispositif de soudage est idéal pour travailler sur des pièces nécessitant un maintien précis et constant, notamment lors de productions à grande échelle. Cependant, un positionneur sera plus adapté si le projet implique des soudures complexes nécessitant des changements d'angle fréquents. Pour choisir l'outil idéal, tenez compte de la taille et du poids de votre pièce, de la fréquence et de la complexité des soudures, ainsi que de l'efficacité souhaitée pour l'ensemble du processus.
Quels facteurs devez-vous prendre en compte lors du choix ?
Certains facteurs doivent être pris en compte lors du choix entre des positionneurs de soudage et des galets de tournage. Tout d'abord, analysez la taille et le poids de votre pièce, car les pièces plus grandes et plus lourdes nécessitent souvent le support de galets de tournage. Pensez également à la complexité des soudures. Si les soudures sont simples, il y a plus de chances que les galets de tournage soient utilisés, tandis que les soudures complexes ou à angles multiples privilégient généralement les positionneurs. Enfin, réfléchissez à l'efficacité souhaitée. Les galets de tournage peuvent améliorer l'efficacité des travaux sur mesure ou en petites séries, tandis que les positionneurs sont plus adaptés à la production en volume. D'autres facteurs sont à prendre en compte, notamment le niveau de compétence de l'opérateur, son budget, son espace de travail et l'espace disponible. Assurez-vous que l'équipement correspond à vos besoins, tant en termes de processus que de contraintes pratiques.
Comment les pièces influencent-elles votre décision ?
Les caractéristiques de vos pièces influencent la personnalisation de votre équipement de soudage. Dimensions, contours, masse et composition des matériaux sont des facteurs déterminants dans le choix de votre équipement. Par exemple, des rouleaux de tournage conviennent aux grandes pièces cylindriques ou lourdes pour assurer la stabilité et une rotation régulière pendant le soudage. En revanche, des pièces plus précises et plus petites, présentant des angles comme ceux des positionneurs de soudage, bénéficieront davantage de positionneurs offrant un meilleur contrôle et une plus grande flexibilité. En choisissant soigneusement des positionneurs et en tenant compte de vos objectifs de soudage spécifiques, vous obtiendrez les résultats souhaités en termes de qualité et d'efficacité.
Sources de référence
-
Sino Welding – Différence entre un dispositif de soudage et un positionneur de soudage
Cette source différencie les fonctionnalités ainsi que les appareils de soudage et les positionneurs.
-
Kinetic Technologies – Tout ce que vous devez savoir sur les positionneurs de soudage
Un aperçu complet des positionneurs et une comparaison avec les appareils sont fournis ici.
- Fabricant et fournisseur de positionneurs de soudage de premier plan en Chine
Foire Aux Questions (FAQ)
Q : Que sont les positionneurs de soudage et comment contribuent-ils à la fabrication ?
R : Les positionneurs de soudage sont des dispositifs spécialisés qui permettent de positionner la pièce à souder selon l'angle et l'orientation corrects lors des opérations de soudage. Ils jouent un rôle crucial dans la conception et la fabrication de divers composants en garantissant un positionnement précis, ce qui permet d'obtenir des soudures uniformes et d'améliorer l'efficacité des opérations de soudage.
Q : Comment les positionneurs de soudage automatisent-ils le processus de soudage ?
R : Les positionneurs de soudage automatisent le processus de soudage en permettant à l'opérateur d'ajuster la position de la pièce sans la déplacer manuellement. Cette automatisation réduit le temps de réglage et améliore la précision des soudures, facilitant ainsi l'obtention de résultats homogènes pour différentes applications de soudage.
Q : Les positionneurs de soudage peuvent-ils être utilisés avec des systèmes de soudage robotisés ?
R : Oui, les positionneurs de soudage sont couramment utilisés dans les opérations de soudage robotisé. Ils fonctionnent en complément des dispositifs de soudage robotisés pour améliorer l'efficacité du procédé de soudage en assurant un positionnement optimal des pièces tout au long du processus.
Q : Quels types de méthodes de soudage peuvent bénéficier de l’utilisation de positionneurs de soudage ?
R : Les positionneurs de soudage peuvent être utilisés avec différentes méthodes de soudage, notamment le soudage MIG, le soudage TIG et le soudage à l'arc. Un positionnement correct de la pièce élimine les réglages manuels, ce qui simplifie le projet de soudage.
Q : Quels sont les avantages de l’utilisation conjointe de dispositifs de soudage et de positionneurs ?
R : L'utilisation combinée de dispositifs de soudage et de positionneurs de soudage offre plusieurs avantages, tels qu'une meilleure stabilité de la pièce, une précision accrue pendant le soudage et une productivité accrue. Ensemble, ils garantissent un serrage et un positionnement corrects de la pièce, essentiels pour des soudures de haute qualité.
Q : Comment choisir le positionneur de soudage adapté à mon application ?
R : Lors du choix d'un positionneur de soudage, tenez compte du poids et de la taille de vos pièces, de la méthode de soudage utilisée et du degré d'automatisation requis. Les positionneurs à vitesse et rotation réglables peuvent également contribuer à optimiser le processus de soudage pour diverses tâches.
Q : Quel rôle jouent les positionneurs de soudage dans l’amélioration de la sécurité lors des opérations de soudage ?
R : Les positionneurs de soudage améliorent la sécurité lors des opérations de soudage en minimisant la manipulation manuelle de pièces lourdes. Un positionnement sûr des pièces réduit les risques d'accidents et de blessures liés au levage ou au maintien de matériaux dans des positions difficiles.
Q : En quoi les appareils de soudage robotisés diffèrent-ils des appareils de soudage traditionnels ?
R : Les dispositifs de soudage robotisés sont spécialement conçus pour fonctionner avec les systèmes de soudage robotisés, offrant une précision et une répétabilité accrues par rapport aux dispositifs de soudage traditionnels. Ils sont conçus pour s'adapter à la vitesse et aux mouvements des bras robotisés, ce qui les rend indispensables pour les applications de soudage automatisé.
Q : Que dois-je savoir sur l’intégration de positionneurs de soudage dans une cellule de soudage robotisée ?
R : Lors de l'intégration de positionneurs de soudage dans une cellule de soudage robotisée, il est essentiel de s'assurer que le positionneur est capable de s'adapter aux tâches de soudage et aux pièces concernées. De plus, la compatibilité avec le système robotisé, la simplicité de programmation et la prise en charge de différentes méthodes de soudage sont des facteurs essentiels pour des performances optimales.
