De la réparation automobile à la construction lourde, le soudage est pratiqué dans divers secteurs. Chaque procédé de soudage requiert des méthodes différentes pour atteindre des résistances spécifiques et atteindre les objectifs fixés. Le TIG (gaz inerte tungstène) et le MIG (gaz inerte métal) sont deux techniques de soudage très répandues dans l'industrie, chacune présentant des avantages et des inconvénients. L'une des principales préoccupations de nos clients est de savoir quelle méthode utiliser pour leurs projets. Dans cet article de blog, nous présentons les avantages et les inconvénients du TIG et du MIG, ainsi que leurs limites, afin que nos lecteurs comprennent leurs principaux atouts. Grâce aux informations fournies, que vous soyez soudeur débutant ou expert, vous aurez une meilleure perspective pour prendre les meilleures décisions en matière de soudage.

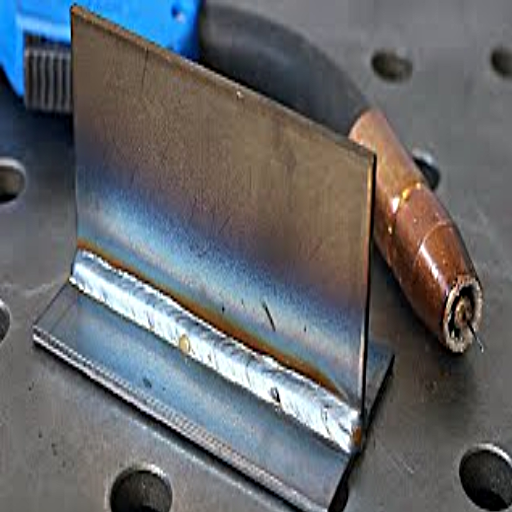

Qu'est-ce que le Soudage MIG?
Le soudage MIG (abréviation de « Metal Inert Gas ») est une technique de soudage qui utilise un fil-électrode alimenté en continu et un gaz inerte pour assembler deux pièces métalliques. Le fil-électrode fond pour former la soudure, tandis que le gaz inerte protège la zone de soudure de la contamination atmosphérique. La rapidité, l'efficacité et la simplicité d'utilisation du soudage MIG le rendent attractif pour les professionnels comme pour les amateurs. Particulièrement efficace pour le soudage des métaux épais, il est fréquemment utilisé dans les secteurs de l'automobile et du bâtiment.
Comment le Procédé de soudage MIG marche ?
Un fil-électrode solide continu est inséré dans une torche de soudage au début du procédé de soudage MIG, ou soudage à l'arc sous gaz métal (GMAW). Un gaz de protection inerte ou semi-inerte, dioxyde de carbone ou argon, est libéré pour protéger la soudure des gaz courants. Une fois la gâchette de la torche actionnée, un plasma est créé entre l'électrode et le matériau de base, où les deux surfaces sont chauffées jusqu'à fusion, les fusionnant en une seule unité. Le MIG est largement utilisé dans d'autres industries en raison de sa polyvalence. L'absence de perturbations grâce au soudage continu rendu possible par l'alimentation automatique du fil, rend ce procédé très efficace. En modifiant des paramètres tels que la tension, le débit de gaz et la vitesse d'alimentation du fil, les opérateurs peuvent réaliser des soudures de haute qualité et précises. Cette adaptabilité fait du soudage MIG une option remarquable dans de nombreux secteurs, de la fabrication à la réparation.
Qu'est-ce qui est typique Applications de soudage MIG?
Les avantages notables du soudage MIG, notamment sa flexibilité et son efficacité, en font un outil indispensable pour les projets de fabrication et de réparation, qu'ils soient de grande ou de petite envergure. Son rôle dans la construction est évident avec le soudage de colonnes, de poutres et de nombreux composants structurels. Il est également courant dans l'assemblage de châssis de voitures, la réparation de panneaux de carrosserie et la fabrication de pots d'échappement dans le secteur automobile. Par ailleurs, le soudage MIG est largement utilisé dans la fabrication de réservoirs de stockage, d'appareils électroménagers en métal et de meubles. Les industries aérospatiale et navale utilisent le soudage MIG car ce procédé permet des soudures solides et précises sur des matériaux légers comme l'aluminium.
Quel équipement est nécessaire pour Soudage MIG?
Pour réaliser un soudage MIG, plusieurs équipements essentiels sont nécessaires. Parmi ceux-ci :
- Machine à souder MIG : Cette machine fournit un courant électrique vital, assurant que l'électrode est fondue et que les métaux sont fusionnés avec succès.
- Dévidoir de fil : il déplace l'électrode dans la zone de soudage à une vitesse prédéterminée, et le fil métallique consommable est également alimenté.
- Gaz de protection et régulateur de gaz – Des bandes de gaz, comme l'argon et les mélanges d'argon et de dioxyde de carbone, servent de gaz de protection. Elles protègent la zone de soudure de toute contamination. De plus, le régulateur de gaz contrôle le débit de gaz.
- Pistolet ou torche de soudage : cet appareil transmet le fil d'électrode, le gaz de protection et le courant électrique au joint de soudure.
- Alimentation de soudage : tout poste à souder MIG a besoin d'une source d'alimentation. Il est préférable qu'elle fournisse une tension constante. Cela permet de maintenir un arc stable, essentiel lors du fonctionnement du poste. soudeur.
- Casque de soudage : le visage et les yeux du soudeur sont protégés par un casque de sécurité et des verres teintés pour bloquer les étincelles, les rayons UV et la lumière vive.
- Équipement de protection : en plus d'une combinaison ignifuge, ces chaussures agissent comme un bouclier contre la chaleur, les étincelles et même du métal en fusion.
- Pince de terre – La pièce est connectée au soudeur via une pince de terre, fournissant le circuit nécessaire au soudage.
- Bobine de fil consommable – Les projets de soudage diffèrent en fonction des matériaux utilisés (aluminium, acier, etc.) et nécessitent donc des types et des tailles de fils spécifiques.
- Surface de travail ou table de soudage : pour garantir la précision du soudeur, il faut une surface précise et durable capable de résister à la chaleur.
Obtenir des soudures solides et uniformes tout en garantissant la sécurité lors des opérations de soudage MIG est possible grâce à un équipement de haute qualité régulièrement entretenu.

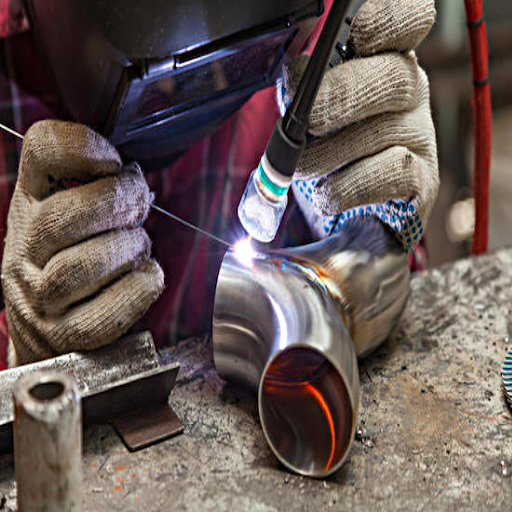

Qu'est-ce que le Soudage TIG?
Le soudage TIG (Tungstène Gaz Inerte) utilise une chaleur intense pour associer deux métaux, comme toutes les techniques de soudage. Cette technique utilise des gaz comme l'argon, qui ne participent pas à la réaction et agissent comme protecteurs. Elle utilise un courant de tungstène non consommable de pointe. Les métaux fins comme l'acier inoxydable, l'aluminium et le magnésium nécessitant un soudage impeccable, le soudage TIG permet d'obtenir des soudures de haute qualité avec précision. Grâce à la rigueur et à la précision requises pour le soudage TIG, seuls les soudeurs les plus qualifiés et expérimentés peuvent utiliser efficacement le soudage TIG.
Comment le Procédé de soudage TIG marche ?
Le procédé de soudage TIG commence par l'assemblage de deux matériaux. L'électrode en tungstène doit d'abord être fixée à la torche et affûtée pour un meilleur contrôle de l'arc et faciliter le soudage du titane propre. La source d'alimentation joue également un rôle essentiel : le câble coaxial pour le lithium et le magnésium. De plus, pour les autres types d'acier inoxydable ou d'acier au carbone, choisissez le courant alternatif ou continu.
Après l'assemblage de l'équipement, il est essentiel de régler le gaz inerte protecteur, généralement de l'argon pur ou un mélange argon-hélium, afin de protéger le bain de soudure de la pollution atmosphérique. Le soudeur amorce l'arc en mettant momentanément en contact la pièce avec l'électrode en tungstène, qui est ensuite légèrement retirée pour créer une chaleur de fusion du métal de base. Une baguette d'apport peut être ajoutée au bain de fusion selon les besoins spécifiques de l'assemblage. Tout en contrôlant l'apport de chaleur et le mouvement de l'électrode, le soudeur change de position pour garantir la précision. Cela permet d'obtenir une soudure solide et esthétique avec un minimum de projections, indispensable pour des travaux de soudure propres et précis.
Quels sont les avantages de en utilisant le soudage TIG?
- Qualité de couture
Le soudage TIG produit des soudures nettes et précises grâce à une intégrité et une précision de joint faibles, ainsi qu'à une faible déformation du tissu. Ce type de soudage est privilégié pour les pièces complexes aux exigences esthétiques élevées. Sa finition n'est pas inférieure à celle des soudures utilisées dans les industries aéronautique et automobile.
- Applicable à de nombreux types de matériaux
Le soudage TIG permet de traiter de nombreux types d'assemblages métalliques, tels que l'acier, l'aluminium, le bronze, le cuivre, le magnésium et les alliages de titane exotiques. Il peut être utilisé dans de nombreux secteurs et pour de nombreuses tâches.
- Contrôle et précision accrus
Grâce à la haute teneur en matériau d'apport et au contrôle thermique, le soudage est précis. Ce contrôle précis permet au soudeur de travailler sur des structures très délicates, des plaques minces ou de réaliser des formes très sophistiquées.
- Pas besoin de nettoyage après le soudage
La technique de soudage TIG ne nécessite pas d'application de flux, éliminant ainsi le besoin de nettoyage après soudage. Grâce au gaz inerte placé sur la zone de soudage, celle-ci est préservée, garantissant un travail rapide et efficace.
- Soudage TIG fiable
Grâce à sa précision dans l'exécution de soudures complexes, le soudage TIG permet de produire des soudures extrêmement solides et durables. Il possède une excellente intégrité structurelle, essentielle pour les applications où fiabilité et résistance sont essentielles, comme les appareils sous pression et les pipelines.
Quel équipement est nécessaire pour Soudage TIG?
Plusieurs éléments sont nécessaires pour réaliser un soudage TIG efficace et efficient. Parmi ceux-ci, on peut citer :
- Machine de soudage TIG : les machines modernes ont souvent des changements dans les réglages du courant et de la polarité, qui sont nécessaires pour ajuster la source d'alimentation afin de générer l'arc nécessaire au soudage.
- Électrode en tungstène : les électrodes en tungstène non consommables sont fabriquées en tungstène en raison de la durabilité et de la conductivité susmentionnées.
- Tiges de remplissage : Selon le projet, des matériaux de remplissage peuvent éventuellement être fournis avec la tige lorsque des matériaux doivent être ajoutés autour ou à l'intérieur du joint de soudure.
- Gaz de protection : l'argon ou le gaz argon-hélium sont les deux gaz les plus couramment utilisés pour empêcher la contamination de l'atmosphère.
- Torche avec tuyau à gaz : Une torche portative qui porte une électrode en tungstène pour fournir le gaz à la zone à souder.
- Pédale ou commande manuelle : cela permet à l'opérateur de régler un courant de soudage extrêmement précis à appliquer pendant le processus.
- Équipement de protection : les travailleurs doivent porter des casques avec des filtres auto-obscurcissants, des gants résistants à la chaleur et des revêtements ignifuges pendant le soudage pour se protéger des attaques dangereuses.
- Pince de terre : Une mise à la terre adéquate doit être assurée pour terminer le circuit nécessaire au processus de soudage, d'où la nécessité de la pince.
- Système de refroidissement (le cas échéant) : Travailler de manière intensive avec certaines configurations de TIG nécessite un système de refroidissement, nécessitant ainsi un appareil pour réduire l'échauffement pendant le soudage prolongé.
Toutes les pièces sont assemblées en collaboration tout au long du processus de soudage TIG pour évaluer la précision, la sécurité et se concentrer sur
Qualité de soudure. Cela garantit des soudures sans faille.

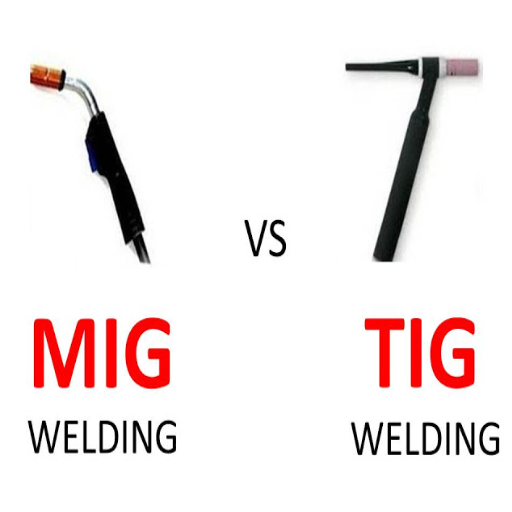

Quels sont les différences clées jusqu'à XNUMX fois Soudage MIG et TIG?
- Processus:
Le soudage MIG utilise un fil-électrode à alimentation continue qui fond dans la soudure.
Le soudage TIG utilise une électrode en tungstène non consommable et nécessite souvent une tige d'apport séparée, qui n'est pas consommable.
- Niveau de compétence:
Le soudage MIG est facile à apprendre et constitue le choix le plus approprié pour les débutants.
Le soudage TIG nécessite une main experte et une plus grande précision, c'est pourquoi les soudeurs expérimentés l'utilisent principalement pour les détails complexes.
- La vitesse:
Le soudage MIG est plus rapide et plus adapté aux projets à grande échelle.
Le soudage TIG est généralement plus lent que le soudage MIG, mais produit un travail beaucoup plus précis.
- Matériaux :
Le soudage MIG est plus efficace avec des matériaux plus épais tels que l'acier ou l'aluminium.
Le soudage TIG est plus efficace pour les métaux plus fins ou les matériaux délicats.
- Finition:
Le soudage MIG produit généralement des projections supplémentaires, qui doivent être nettoyées.
Le soudage TIG produit peu de projections, ce qui donne une finition plus propre que le soudage MIG.
Connaître les différences vous aidera à choisir la méthode de soudage la plus productive adaptée aux besoins de votre projet.
Qu'est ce que le différence entre MIG et TIG en termes de technique ?
Le soudage MIG est considéré comme plus facile et plus rapide en raison de l'utilisation d'une électrode à fil consommable, par rapport au soudage TIG, qui utilise une électrode en tungstène non consommable qui offre une précision et des détails plus fins.
|
Paramètre |
Soudage MIG |
Soudage TIG |
|---|---|---|
|
Électrode |
Consommables |
Non consommable |
|
Speed |
Rapide |
Lent |
|
La précision |
Low |
Haute |
|
Facilité |
Facile |
Difficile |
|
Esthétique |
Modérée |
Excellent |
|
Matériel Requis |
Large |
Fin |
|
Prix |
Low |
Haute |
|
Niveau de compétence : |
Débutant |
Avancé |
Laquelle type de soudure est-ce mieux pour l'acier inoxydable ?
Pour l'acier inoxydable, le soudage TIG est toujours la solution de choix grâce à ses soudures nettes et précises. Grâce à des projections minimales et à une chaleur contrôlée, le soudage TIG est la meilleure option pour préserver la propreté et la résistance à la corrosion de l'acier inoxydable. Il est également optimal pour les aciers inoxydables plus fins. Bien que le soudage MIG soit compatible avec l'acier inoxydable, il est plus performant pour les projets nécessitant des vitesses de soudage plus élevées ou des matériaux plus épais. Le soudage TIG est toujours la solution idéale pour la précision, la durabilité et la finesse des détails.
Comment faire vitesses de soudage comparer entre MIG et TIG ?
Le soudage TIG est plus lent que le soudage MIG en raison de l'alimentation automatique du fil et de la technique simplifiée utilisée dans le soudage MIG.
|
Paramètre |
Soudage MIG |
Soudage TIG |
|---|---|---|
|
Speed |
Rapide |
Lent |
|
Alimentation en fil |
Automatique |
Manuel |
|
Temps d'installation |
Court |
Long |
|
Durée: |
Long |
Court |
|
Efficacité |
Haute |
Modérée |
|
Contrôle |
Modérée |
Haute |
Quels projets sont les mieux adaptés pour Soudage MIG?
Le soudage MIG est souvent utilisé pour les projets impliquant des matériaux épais nécessitant une exécution rapide. Il est également utilisé pour les travaux de structure, la réparation automobile, la fabrication d'équipements lourds et la fabrication à grande échelle. Dans ces applications, la rapidité prime sur la précision, et le soudage MIG est privilégié pour son efficacité à réaliser des assemblages solides.
Lorsque vous shosoudage MIG uld être utilisés vs Soudage TIG?
Contrairement au soudage MIG, qui est mieux adapté aux matériaux épais, à la vitesse et à la facilité, le soudage TIG est le meilleur pour la précision, l'esthétique et les matériaux minces.
|
Paramètre |
Soudage MIG |
Soudage TIG |
|---|---|---|
|
Source |
Large |
Fin |
|
La précision |
Low |
Haute |
|
Esthétique |
Modérée |
Excellent |
|
Speed |
Rapide |
Lent |
|
Niveau de compétence : |
Débutant |
Avancé |
|
Prix |
Low |
Haute |
|
Applications |
Structural |
Options décoratives illimitées |
Quand devriez-vous envisager en utilisant le soudage TIG?
Grâce à sa précision et à la maîtrise de la technique de soudage, le soudage TIG est idéal pour les projets exigeant des soudures nettes et un travail très précis. Il est particulièrement utilisé avec les métaux non ferreux fins comme l'acier inoxydable et l'aluminium, qui requièrent une grande précision. Parmi les secteurs qui l'intègrent, on trouve l'aéronautique, la métallurgie d'art et la production de pièces complexes. Le soudage JIG est particulièrement adapté aux éléments exigeant une qualité visuelle élevée et nécessitant un nettoyage post-soudage limité. De plus, ces soudures sont avantageuses pour les structures sensibles à la chaleur, grâce à leur excellente résistance et aux composants internes sensibles qui pourraient être endommagés par le gauchissement, ainsi que pour les matériaux fragiles qui pourraient être endommagés par la chaleur.
Quels sont les avantages de en utilisant le soudage MIG?
- Simplicité d’utilisation
Les méthodes de soudage MIG sont faciles à apprendre et peuvent être rapidement maîtrisées sans formation formelle, voire sans formation. Elles sont particulièrement avantageuses pour les amateurs et les professionnels, car elles permettent d'obtenir des résultats constants sans formation.
- Vitesse de soudage élevée
Grâce à des taux de dépôt plus élevés, les soudeurs peuvent terminer leurs projets plus rapidement qu'avec d'autres procédés de soudage. Ce gain de temps fait du soudage MIG une excellente option pour les productions à grande échelle où les délais sont serrés.
- Polyvalence
Le soudage MIG utilise l'acier au carbone, l'acier inoxydable résistant à la corrosion et l'aluminium. Il est également utile pour souder des matériaux de différentes épaisseurs, des tôles fines aux structures squelettiques plus lourdes.
- Soudures continues
Grâce à l'alimentation continue du fil de thon, la technique de soudage MIG permet de réaliser des soudures longues et ininterrompues sur tous types de métaux. Cela améliore également la qualité globale de la soudure.
- Temps de nettoyage réduit
Le soudage MIG produisant moins de projections que la plupart des autres procédés, il nécessite moins de nettoyage après le travail. Cela permet de gagner du temps et de maintenir l'efficacité et la fonctionnalité des opérations dans diverses applications.
Sources de référence
1. Applications du soudage au gaz inerte tungstène (TIG) et au gaz inerte métal (MIG) – Revue critique
- Auteurs: SL Lawal et al.
- Date de publication: 2023
- Journal: Web de conférences E3S
- Principales constatations:
- Cette revue examine de manière critique les différences opérationnelles entre les procédés de soudage TIG et MIG, en soulignant leurs applications dans diverses industries de l'aérospatiale, de l'automobile et de l'emballage alimentaire.
- L’étude examine les avantages et les inconvénients de chaque méthode, en se concentrant particulièrement sur des problèmes tels que la porosité et la déformation plastique dues à la chaleur de frottement.
- Cela suggère que si le soudage MIG est généralement plus rapide et plus efficace pour les matériaux plus épais, le soudage TIG offre un meilleur contrôle et une meilleure qualité pour les matériaux plus minces.
- Méthodologie:
- Les auteurs ont réalisé une revue complète de la littérature, analysant diverses études et rapports sur les procédés de soudage TIG et MIG pour résumer leurs conclusions et leurs implications pour les pratiques de l'industrie.(Lawal et al., 2023).
- Auteurs: C. Abima et al.
- Date de publication: 2022
- Journal: Scientifique Africain
- Principales constatations:
- Cette étude compare les propriétés mécaniques et l’intégrité structurelle des joints réalisés à l’aide du procédé TIG, du procédé MIG et d’un procédé hybride TIG-MIG.
- Il a été constaté que le procédé hybride offrait des propriétés mécaniques supérieures à celles du soudage MIG et TIG autonome, notamment en termes de résistance à la traction et de ductilité.
- La recherche met en évidence les différences d’apport de chaleur et de taux de refroidissement entre les procédés, qui affectent considérablement la microstructure et les propriétés mécaniques des joints soudés.
- Méthodologie:
- Les auteurs ont utilisé les trois méthodes pour souder expérimentalement 1008 joints en acier et ont effectué des tests mécaniques (essais de traction, essais de dureté) pour évaluer les performances de chaque technique de soudage.(Abima et al., 2022).
- Auteurs: SL Lawal, SA Afolalu
- Date de publication: 2024
- Journal: Série de conférences de l'IOP : Terre et environnement
- Principales constatations:
- Cette revue examine comment différents paramètres de soudage affectent les propriétés mécaniques des soudures produites par les procédés TIG et MIG dans les tubes en acier à haute résistance (HSS) X65.
- Il souligne l'importance de l'optimisation des paramètres pour obtenir des soudures de haute qualité, soulignant que le soudage MIG offre généralement des vitesses de dépôt plus rapides. En revanche, le soudage TIG offre un meilleur contrôle du bain de fusion.
- Méthodologie:
- Les auteurs ont examiné la littérature existante sur les paramètres de soudage et leurs effets sur la qualité de la soudure, résumant les résultats de diverses études pour fournir un aperçu des meilleures pratiques pour le soudage HSS.(Lawal et Afolalu, 2024).
4. Fabricant et fournisseur de colonnes et de flèches supérieures en Chine
Foire Aux Questions (FAQ)
Q : Quelle est la principale différence entre le soudage MIG et le soudage TIG ?
R : La principale différence entre le soudage MIG et le soudage TIG réside dans le procédé. Le soudage MIG, également appelé soudage à l'arc sous gaz, utilise une électrode consommable et est généralement plus facile et plus rapide que le soudage TIG, également appelé soudage à l'arc sous gaz tungstène, qui exige davantage de compétences et de maîtrise du procédé.
Q : Quelle technique de soudage est la meilleure pour les métaux fins, le MIG ou le TIG ?
R : Le soudage TIG est souvent le meilleur choix pour les métaux fins, car il offre un meilleur contrôle de la chaleur et permet des soudures plus précises. Cependant, le soudage MIG peut également être utilisé efficacement, notamment pour les projets plus rapides.
Q : Est-il plus facile d’apprendre le soudage MIG ou le soudage TIG ?
R : Le soudage MIG est généralement plus facile à apprendre que le soudage TIG. Le procédé MIG utilise un poste à souder qui alimente automatiquement le fil-électrode, ce qui le rend plus convivial pour les débutants.
Q : Quand dois-je utiliser un poste à souder TIG plutôt qu’un poste à souder MIG ?
R : Vous devez utiliser un poste à souder TIG lorsque vous devez souder des métaux non ferreux, que vous avez besoin d'une grande précision ou que vous travaillez sur des projets qui exigent des soudures propres et de haute qualité, comme dans les applications aérospatiales ou automobiles.
Q : Quel type d’équipement de soudage est nécessaire pour le soudage MIG par rapport au soudage TIG ?
R : Le soudage MIG nécessite un poste à souder, équipé d'un poste à souder avec alimentation en fil et d'une torche de soudage. Le soudage TIG nécessite un poste à souder, équipé d'une torche TIG et souvent d'un équipement de gaz de protection supplémentaire.
Q : Quelles sont les applications typiques du soudage MIG et du soudage TIG ?
R : Le soudage MIG est couramment utilisé pour les réparations et la fabrication automobiles, tandis que le soudage TIG est souvent utilisé dans les industries nécessitant des soudures de haute qualité, telles que l'aérospatiale, les dispositifs médicaux et la fabrication haut de gamme.
Q : Puis-je utiliser un poste à souder MIG pour tous les types de soudage ?
R : Bien que le soudage MIG soit polyvalent et puisse être utilisé sur de nombreux types de métaux, il n'est pas idéal pour toutes les applications. Par exemple, le soudage TIG est plus adapté au soudage de l'acier inoxydable et de l'aluminium, où la précision est essentielle.
Q : En quoi le processus de soudage diffère-t-il entre MIG et TIG ?
R : Le processus de soudage diffère principalement par l'électrode utilisée ; le soudage MIG utilise une électrode consommable qui est alimentée automatiquement, tandis que le soudage TIG utilise une électrode en tungstène non consommable et nécessite que le soudeur alimente manuellement le bain de soudure en métal d'apport.
Q : Quels sont les avantages d’utiliser un poste à souder TIG ?
R : Les avantages de l’utilisation d’un poste à souder TIG incluent la possibilité de souder une plus grande variété de métaux, un meilleur contrôle du processus de soudage et la capacité de produire des soudures plus propres et plus esthétiques.
