Las máquinas láser para corte de fibra metálica han revolucionado la industria manufacturera, ofreciendo precisión, corte a alta velocidad y eficiencia sin igual. Se trata de herramientas de vanguardia que están transformando el procesamiento del acero, el aluminio y otras aleaciones. Este artículo explora el gran potencial de la tecnología láser de fibra, detallando sus ventajas, sus principales aplicaciones y por qué se está convirtiendo en la mejor opción para las empresas que necesitan mantenerse competitivas en un mercado en constante evolución. Desde la productividad hasta la reducción de costes operativos, descubra cómo las máquinas láser de fibra para corte de metal son mucho más que una simple herramienta: representan una gran inversión en innovación y crecimiento.

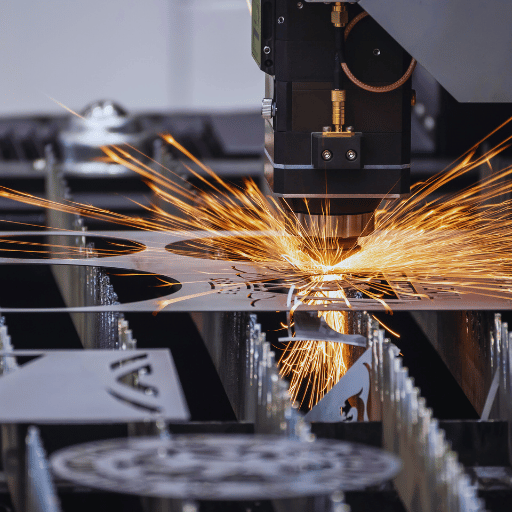

¿Cómo funciona un Máquina de corte láser de fibra de metal ¿Trabajo?
Una de las máquinas de corte que utiliza láseres de fibra genera un haz láser concentrado a través de una fibra óptica. El metal en la superficie de este haz láser se calienta rápidamente con energía, ya sea vaporizado o fundido, para producir cortes superficiales uniformes. Esta operación se realiza mediante un software avanzado que permite ejecutar diseños complejos con precisión y consistencia. La aplicación de energía concentrada de esta máquina minimiza el desperdicio durante el corte, a la vez que garantiza una excelente velocidad y calidad de corte; por lo tanto, es la preferida por las industrias que valoran la eficiencia y la precisión.
¿Qué es láser de fibra?
Un láser de fibra utiliza una fibra óptica dopada con tierras raras como iterbio, erbio y neodimio como medio de ganancia activa. La energía para estimular y amplificar la emisión en la fibra es suministrada por diodos láser mediante tecnología de bombeo por diodos. Básicamente, se trata de la amplificación de la luz en una fibra óptica, lo que permite generar alta potencia, una excelente calidad de haz y un formato muy compacto. Gracias a su robustez, eficiencia y bajo mantenimiento, los láseres de fibra se utilizan para fines industriales en corte, soldadura, grabado y marcado. Se emplean para procesar diversos materiales, como metales, plásticos y cerámica, con una velocidad precisa y fiable.
Cómo Se Compara Corte por láser ¿Ocurrir?
Según las clasificaciones dadas, el corte por láser es un proceso secundario, ya que permite producir cortes finos, combinando operaciones de acabado secundario en un solo paso. El corte se realiza dirigiendo un rayo láser sobre la pieza de trabajo, de modo que la energía concentrada en un punto calienta, funde o vaporiza una pequeña porción del material para formar un corte muy limpio. El primer paso en cualquier operación de corte es el... producción del rayo láser Desde la fuente láser, que puede ser un láser de fibra, de CO₂ o de diodo, según la aplicación. Este haz se dirige y enfoca con la precisión requerida mediante lentes o espejos.
Durante el corte, se introduce un gas auxiliar a alta presión a través de la boquilla de corte (oxígeno, nitrógeno o aire comprimido), según el método más adecuado. Este gas expulsa el material fundido de la zona de corte, puede prevenir la oxidación (según el material) y, por lo demás, mantiene el borde de corte limpio y liso. La mayoría de los sistemas láser modernos están controlados por CNC, lo que proporciona una capacidad de corte automatizada y de alta precisión a lo largo de una trayectoria preestablecida. Es en este sentido que el corte láser resulta tan útil: permite procesar diseños complejos de forma eficiente con el alto grado de precisión que requieren industrias como la automotriz, la aeroespacial y la electrónica.
El papel de la Cabeza del laser en corte
El cabezal láser dirige el haz láser al material que se va a cortar en el sistema de corte láser. Generalmente consta de una lente o espejo de enfoque que enfoca el haz láser a la intensidad necesaria para el corte. Algunos cabezales láser incorporan boquillas que proporcionan gases auxiliares como oxígeno o nitrógeno para mejorar la calidad del corte y la eliminación de material fundido. El posicionamiento preciso del cabezal láser permite realizar cortes complejos sin problemas y es fundamental para obtener excelentes resultados en una amplia gama de aplicaciones industriales.

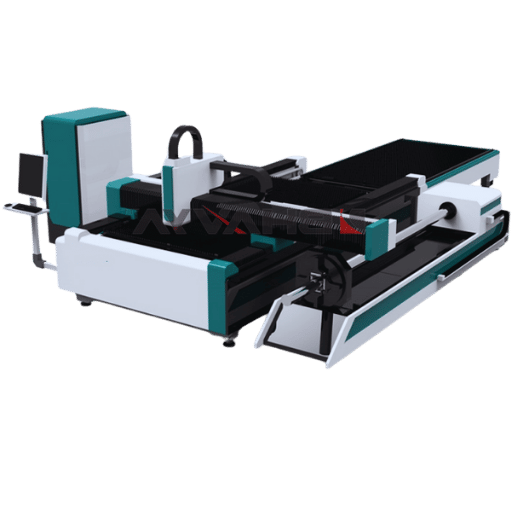

¿Cuáles son los beneficios de utilizar un cortador láser de fibra?
Ventajas del láser en el corte de metales
- Precisión y exactitud: Los cortadores láser de fibra exhiben una gran precisión, cortando formas y diseños extremadamente detallados con muy poca variación, por lo que la precisión dimensional se mantiene en su nivel máximo.
- Alta velocidad: Los cortadores láser funcionan a velocidades mucho más altas en comparación con las técnicas de corte tradicionales, lo que aumenta la capacidad de producción y mejora el proceso industrial.
- Versatilidad: Los láseres de fibra ofrecen una amplia variedad de aplicaciones de corte a través de muchos tipos de materiales, incluidos metales como acero, aluminio y cobre, por nombrar algunos.
- Calidad de corte limpio: Al utilizar gases auxiliares combinados con energía láser enfocada, los bordes de unión del corte de metal son muy suaves y requieren poco o ningún proceso de acabado secundario.
- Residuos mínimos de material: Los rayos láser concentran la energía en pequeños puntos locales para reducir las zonas afectadas por el calor, lo que disminuye la cantidad de deformación y desperdicio del material.
- Eficiencia energética: Los cortadores láser de fibra de nueva generación consumen mucha menos energía en comparación con los sistemas de corte convencionales y, por tanto, ofrecen ahorro además de sostenibilidad.
- Mantenimiento Reducido: En vista de la menor cantidad de piezas móviles y la robustez de la tecnología láser de fibra, esto conduce a menores requisitos de mantenimiento y menores costos operativos.
- Capacidad de automatización: Ahora, las máquinas láser de fibra se pueden combinar fácilmente con una línea de máquinas automatizadas, lo que hace que el flujo de trabajo sea eficiente y reduce la dependencia del trabajo manual.
Mejor corte con mayor velocidad
Para garantizar un mejor corte y velocidad será necesario comprobar la velocidad de corte, la buena calidad del aire, la altura adecuada de la antorcha y la configuración adecuada del equipo.
En comparación con los sistemas láser de CO2
Los láseres de fibra son superiores en velocidad, consumo de energía y corte de metales finos, mientras que los láseres de CO2 son mejores para materiales más gruesos y no metales.
|
Parámetro |
láser de fibra |
Laser CO2 |
|---|---|---|
|
Velocidad |
Más rápido |
Más lento |
|
Eficiencia |
Alto |
Bajo |
|
Material |
Metales |
No metales |
|
Espesor |
Delgado (<20 mm) |
Grueso (>20 mm) |
|
Precisión |
Alto |
Moderado |
|
Costo |
Más alto por adelantado |
Inferior al frente |
|
Mantenimiento |
Bajo |
Alto |
|
Vida útil |
Largo |
Short |
|
Energía usada |
Bajo |
Alto |
|
Aplicaciones |
Metales, precisión |
No metales, bordes lisos |

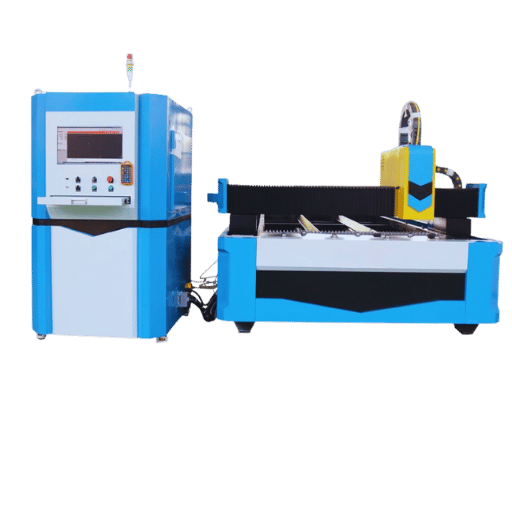

Cómo elegir la clínica de Máquina de corte láser de fibra de metal para sus necesidades?
Entender Fuente de energía láser
La salida de energía de un láser se debe evaluar en vatios. …¡Oh, Dios mío!… se decide por la fuente de energía, y esto influye en la eficiencia, la precisión y la aplicación.
Determinando lo mejor Velocidad cortante y Exactitud
La velocidad y la precisión de corte de una cortadora de metal con láser de fibra varían según los materiales, su espesor y la potencia del láser. Por otro lado, la velocidad de corte es la velocidad a la que el láser avanza sobre la superficie del material, mientras que la precisión se relaciona con la precisión de los cortes y el detalle que se puede obtener. Cabe destacar que los materiales delgados y las geometrías más simples favorecen el corte a alta velocidad para una mayor productividad con un nivel de precisión aceptable. Por otro lado, los materiales más gruesos o los diseños intrincados requieren velocidades de corte más lentas para obtener mayor precisión y bordes más limpios.
Según las tendencias actuales y los datos de los motores de búsqueda, los usuarios casi siempre buscan una máquina capaz de lograr un equilibrio entre alta velocidad y mínimo desperdicio de material y deformación térmica. Para lograr este equilibrio, es ventajoso contar con las máquinas que cuentan con los mejores controles de movimiento y láseres de mayor potencia. También se pueden optimizar mediante ajustes meticulosos de parámetros como la presión del gas de asistencia y la posición del punto focal. Las máquinas que elija teniendo en cuenta las especificaciones de su aplicación producirán resultados de corte precisos y rápidos.
Evaluación Tipo de máquina por la Fabricación de metales
Los principales tipos de máquinas que forman una unidad de fabricación de metal son las prensas plegadoras, las máquinas de corte por láser, las laminadoras, las cizallas, los centros de mecanizado de bastidor en C, los centros de mecanizado de doble columna y los tornos.
|
Tipo de máquina |
Características principales |
Material |
Precisión |
Automatización |
Costo |
Durabilidad |
|---|---|---|---|---|---|---|
|
Prensa plegadora |
Doblar |
Acero, aluminio |
Alto |
CNC |
Media |
Alto |
|
Máquina de corte láser |
Corte |
Acero, aluminio |
Muy Alta |
CNC |
Alto |
Alto |
|
máquina de laminación |
Formado |
Acero, aluminio |
Media |
Automático |
Media |
Alto |
|
Máquina de cizalla |
Corte |
Acero, aluminio |
Alto |
CNC |
Media |
Alto |
|
Mecanizado de bastidor en C |
Fresado |
Varios |
Media |
Semiautomatico |
Media |
Media |
|
Máquina de doble columna |
Fresado |
Varios |
Muy Alta |
Semiautomatico |
Alto |
Alto |
|
Torno |
Torneado |
Varios |
Alto |
Semiautomatico |
Media |
Alto |

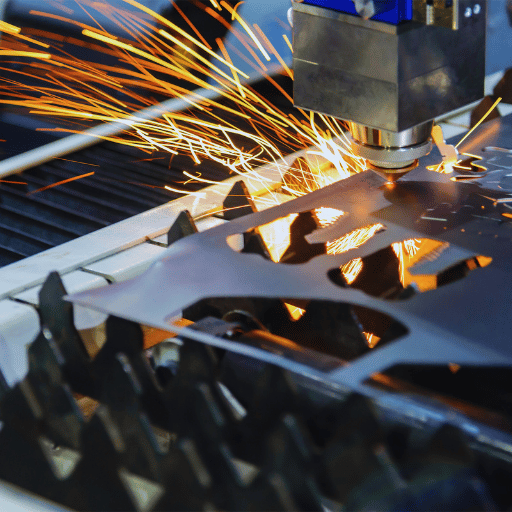

¿Cómo realizar el mantenimiento de su máquina láser de fibra?
Controles de rutina del cabezal láser y del rayo láser
Una forma de mantener la máquina láser de fibra es mantener las superficies del cabezal láser y la óptica limpias de polvo y partículas. Otra forma es inspeccionar si hay daños o desalineaciones que puedan causar la desalineación de la lente, ya que esto podría degradar la calidad del corte y, en última instancia, causar problemas en el rendimiento de la máquina.
Longitud focal y proceso de corte siempre óptimos
El ajuste de la distancia focal debe calibrarse periódicamente con herramientas de medición precisas y la tecnología automatizada correspondiente, si está disponible. Este ajuste permite que el rayo láser enfoque la energía sobre la superficie del material de forma más eficaz, produciendo cortes limpios con alta precisión y un mínimo desperdicio de material. Datos recientes de búsquedas en Google muestran que un enfoque incorrecto es una de las causas de una calidad de corte inferior, y los usuarios finales suelen quejarse de rebabas excesivas o una calidad de borde inconsistente. Por esta razón, también conviene considerar introducir parámetros de corte correspondientes al material utilizado para garantizar un proceso de corte fluido y eficiente, como la velocidad, la potencia y el caudal de gas. Además, mantener el software y el firmware de la máquina actualizados es otra forma de garantizar la precisión de las operaciones de corte y su compatibilidad con los últimos avances en tecnología láser de fibra.
Solución de problemas comunes en Máquinas de corte por láser de metal
|
Problema |
Causa |
Solución: |
|---|---|---|
|
Problema de enfoque |
Distancia focal incorrecta |
Ajustar el enfoque |
|
Lente sucia |
Polvo o daños |
Limpiar/reemplazar la lente |
|
Problema de poder |
Salida inconsistente |
Calibrar potencia |
|
Problema material |
Material incompatible |
Utilice material adecuado |
|
Error de software |
glitches |
Actualiza el software |
|
Error de alineación |
Viga desalineada |
Realinear la viga |
|
Calidad de corte |
Desajuste entre velocidad y potencia |
Ajustar la configuración |
|
Presion del gas |
Demasiado alto/bajo |
Optimizar la presión |

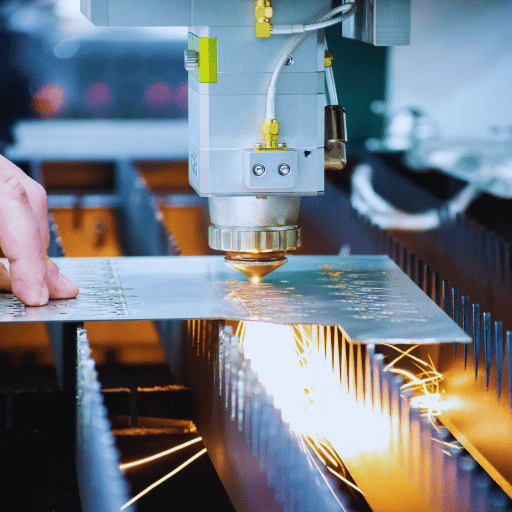

¿Qué materiales se cortan con los sistemas de corte de metales por láser?
Mejores prácticas para el corte de chapa metálica y acero al carbono
Al cortar chapa metálica y acero al carbono con láser, me concentro en la precisión y la eficiencia. Por respeto al láser, es fundamental asegurarse de que el material se haya limpiado correctamente para que esté libre de suciedad, aceite u óxido que, de lo contrario, podrían afectar su rendimiento. Posteriormente, según el grosor y el tipo de metal que pretendo cortar, selecciono correctamente los parámetros de corte, como la potencia, la velocidad y la presión del gas. Además, incorporo a mi programa de mantenimiento rutinario actividades como la limpieza y la revisión de la lente y la alineación de la máquina para garantizar cortes de calidad. Otro factor importante es una sujeción adecuada en un banco de trabajo estable que evite que las vibraciones del material afecten la precisión del corte.
Las habilidades de procesamiento de metales
En cuanto a la pregunta frecuente sobre cómo se comparan las técnicas actuales, como el corte láser, en precisión y rentabilidad con las tradicionales, como el plasma o el corte mecánico, las tecnologías de procesamiento de metales han mejorado lo suficiente como para abrir un amplio abanico de oportunidades para las industrias que exigen precisión y eficiencia. Según datos recientes extraídos de las estadísticas de búsqueda de Google, el método de corte láser suele ser el preferido para trabajar con metales delgados y de espesor medio, principalmente por su mayor precisión y su capacidad para obtener diseños muy complejos con el mínimo desperdicio de material. La decisión final sobre el método suele depender de las necesidades específicas de cada proyecto y de consideraciones como el presupuesto, el tipo de material y la calidad deseada. Al combinar la tecnología láser de vanguardia con una comprensión clara de los objetivos del proyecto, los fabricantes pueden optimizar el rendimiento y la productividad en las aplicaciones de procesamiento de metales.
Cumplimiento de diferentes condiciones de corte
Las máquinas de corte por láser pueden cortar materiales que van desde metales como acero, acero inoxidable, aluminio, latón, cobre y titanio hasta no metales como madera, acrílico, plásticos e incluso papel, dependiendo de la máquina y sus configuraciones particulares.

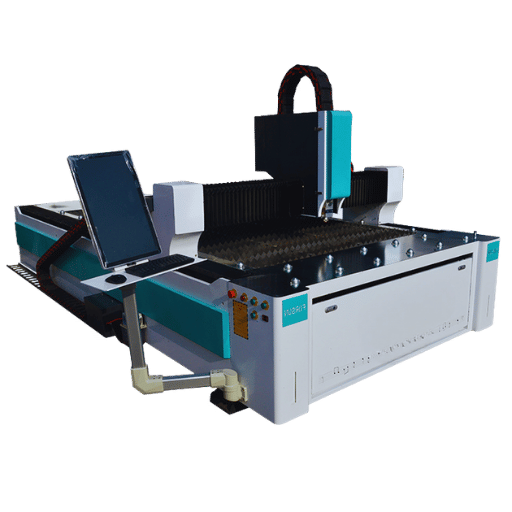

Preguntas Frecuentes (FAQ)
P: ¿Qué significa una máquina de corte de metales con láser de fibra?
R: Es una tecnología de corte láser que utiliza un módulo láser de fibra para cortar diversos materiales de acero. Esta tecnología se está popularizando gracias a su excelente rendimiento como herramienta de corte, incluso en aplicaciones industriales.
P: ¿Qué son los sistemas de corte por láser CNC (control numérico por computadora)?
R: Un sistema de corte láser CNC es un dispositivo equipado con un cabezal de corte láser de fibra y operado por un mecanismo conocido como Control Numérico Computacional (CNC). Es una herramienta de corte de metal precisa y altamente eficiente.
P: ¿Los cortadores de metal con láser de fibra tienen alguna ventaja?
R: Las cortadoras de metal con láser de fibra ofrecen varias ventajas, como garantizar la más alta calidad de corte, una gran precisión y cortar diferentes tipos de metal. Además, garantizan un corte funcional más rápido.
P: ¿Qué metales se pueden cortar con láser utilizando un cortador láser?
R: Una cortadora láser puede cortar diversos metales, como acero, aluminio, latón y cobre, entre otros. Esto depende del tipo de fuente láser utilizada, o mejor dicho, de su potencia en la máquina de corte por láser de fibra.
P: Algunos láseres de fibra, como un láser de 1000 W, ¿cómo afecta la potencia al corte?
R: En cuanto a la capacidad de corte de un láser de fibra, se debe considerar la potencia, como la capacidad del láser para cortar láminas metálicas más gruesas, así como su alta velocidad de corte. Por lo tanto, se recomienda utilizar láseres más potentes para cortar metales más gruesos.
P: ¿Puede ayudarme a comprender el lugar del cabezal de corte en la máquina que trabaja con láseres de fibra?
A: El cabezal es responsable del corte de la pieza de trabajo que se realiza en la máquina de corte láser de fibra óptica. Esto garantiza que... láser formando el haz Es de calidad de corte y precisión aceptables.
P: ¿Cuál es la importancia de los programas de corte en un sistema de corte láser CNC?
R: Los programas de corte son elementos únicos y esenciales de un sistema de corte láser CNC. Permiten cortar formas contorneadas y también controlan la máquina de corte láser de fibra.
P: ¿Qué hay que tener en cuenta a la hora de elegir un cortador láser de fibra adecuado para metal?
R: Al elegir el mejor cortador láser de fibra de metal, debe considerar el tipo de fuente láser (por ejemplo, IPG o Raycus), la potencia (por ejemplo, 1000w), la precisión de corte y, quizás lo más importante, las láminas de metal y el material del que están hechas, y el espesor.
P: ¿Cuál es la técnica de corte de tubos en una cortadora de fibra?
R: Los cabezales de corte y el software de una cortadora de fibra están diseñados específicamente para cortes 3D, como el corte de tubos. Esto permite que el láser corte el cilindro metálico con precisión y rapidez.
P: ¿Durante cuántos años está diseñada para funcionar una máquina láser?
R: Los factores que definen el rendimiento de una máquina de corte por láser de fibra incluyen su mantenimiento, su frecuencia de uso y la calidad de algunas piezas, como la fuente láser y la boquilla. Un mantenimiento y uso adecuados pueden prolongar considerablemente su vida útil.
Fuentes de referencia
1. Tecnología de corte de chapa fina con láser de fibra
- Autores: L. Zgripcea y otros.
- Publicado en: Revista de Física: Serie de conferencias, Volumen 1781
- Fecha de publicación: Febrero 1, 2021
- Token de cita: (Zgripcea y otros, 2021)
Resumen:
- Este estudio explora el proceso de corte por láser. Se afirma que los láseres de fibra son eficientes para cortar diferentes tipos de materiales, principalmente láminas metálicas delgadas como acero y aluminio.
- El estudio intenta medir la calidad del corte en relación con las variaciones de parámetros mientras se emplea un láser de fibra de onda continua, fuente de potencia de 1000W.
En conclusión, se ha observado que los láseres de fibra ofrecen una velocidad y calidad de corte mucho mejores que los métodos convencionales y, por lo tanto, son adecuados para su aplicación en la fabricación moderna.
2. Técnica de fabricación alternativa de interconectores de células solares de alta eficiencia: estudio comparativo de corte por láser y Fresado por descarga eléctrica
- Autores: Mohamad Reza Nasresfahani et al.
- Diario: Física Scripta 99
- Fecha de publicación: 2 November 2024
- Token de cita: (Nasresfahani y otros, 2024)
Resumen:
- El artículo comparó el corte por láser de fibra y la electroerosión como dos métodos para producir interconectores de células solares. Se observó que el corte por láser de fibra a veces causaba quemaduras y daños en el recubrimiento de plata, mientras que la electroerosión producía interconectores de excepcional calidad sin estos problemas.
- Esta investigación realmente apunta a elegir la técnica de fabricación adecuada para el material y los estándares de calidad requeridos.
3. Microcorte por láser de fibra en acero dúplex: Optimización de parámetros mediante TOPSIS
- Autores: C. Gopinath y otros.
- Publicado en: Materiales y procesos de fabricación, Volumen 37, páginas 985-994
- Fecha de publicación: 1 de octubre de 2021
- Token de cita: (Gopinath et al., 2021, págs. 985-994)
Resumen:
- Esta investigación trata sobre la optimización de parámetros para el microcorte por láser de fibra de acero inoxidable dúplex (DSS) a través de la Técnica de Preferencia de Orden por Similitud con la Solución Ideal (TOPSIS).
- El estudio determina la potencia del láser, la frecuencia del pulso, la velocidad de escaneo y el ciclo de trabajo como los principales parámetros que afectan la formación de microagujeros.
- La investigación revela que la potencia del láser es el factor más importante que afecta la calidad de los cortes, y la optimización de este factor otorga una mejor calidad de superficie y una zona más pequeña afectada por el calor.
