Dominando la máquina soldadora de vigas en voladizo H: su guía para la soldadura automática

Al igual que en cualquier otro campo, la tecnología de soldadura ha experimentado cambios radicales en los últimos años, en particular con la introducción de la automatización, que ha mejorado considerablemente la eficiencia, la precisión y la productividad. Uno de los avances más recientes es la soldadora de vigas en H en voladizo, que ha transformado por completo el panorama de la soldadura industrial. El objetivo de este blog es explicar el funcionamiento de este equipo, sus ventajas, los métodos para mejorar su rendimiento y otra información relevante. Por lo tanto, tanto si es un especialista experimentado como si se inicia en los sistemas de soldadura automática, esta guía le proporcionará la información necesaria para optimizar sus operaciones.

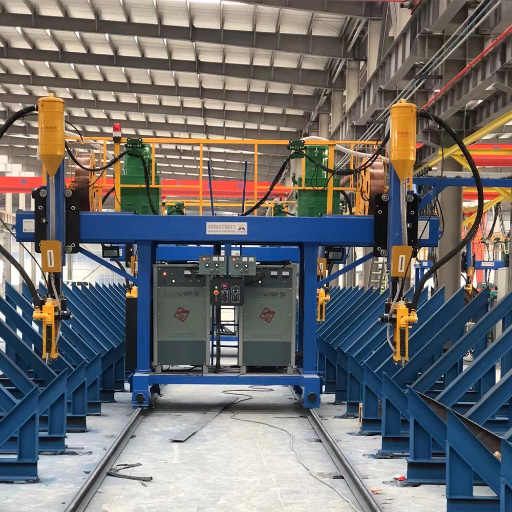

¿Qué es una máquina de soldadura de vigas en voladizo en H?

Un equipo especializado como la soldadora de vigas H en voladizo se centra en soldar vigas H con precisión y eficiencia. Esta máquina, mediante un sistema automático, suelda las alas y el alma de la viga, ahorrando así tiempo y mano de obra, y garantizando una soldadura uniforme. Su estructura en voladizo le proporciona flexibilidad y le permite manipular vigas de mayor tamaño con facilidad, lo que la hace útil en la construcción, la industria pesada, la construcción naval, etc.

La importancia y los usos de la función voladizo en las máquinas de soldar

La característica de voladizo en las máquinas de soldar es un aspecto importante del diseño, ya que proporciona una flexibilidad y facilidad de acceso inigualables al soldar elementos grandes o conjuntos complejos. Incorporar una estructura de voladizo en la máquina de soldar ofrece mayor maniobrabilidad, ya que las vigas y otras piezas de trabajo no tienen que estar dentro de un marco fijo. Esto resulta muy útil cuando se utilizan vigas H de gran tamaño o cuando hay poco espacio disponible para moverse.

Una de las principales ventajas del diseño en voladizo es su versatilidad para adaptarse a vigas de diferentes dimensiones, lo que minimiza los cambios de viga y la necesidad de ajustes. Por ejemplo, algunas de las máquinas soldadoras de vigas en H en voladizo más recientes ofrecen un rango de trabajo de alturas de viga de 200 mm a más de 2000 mm y espesores de alma de hasta 20 mm. Estas máquinas están equipadas con servomotores modernos y carriles guía precisos que mantienen la alineación incluso con cargas elevadas.

Además, el soporte en voladizo contribuye a una mayor eficiencia de producción, ya que la soldadura de vigas se puede realizar en ambos lados simultáneamente. Algunas unidades están equipadas con cabezales de soldadura de dos o más hilos que trabajan a una velocidad de carpintería de 600 a 1200 mm/min. Esta reducción del tiempo de producción, al lograr una soldadura uniforme, mejora la eficiencia sin comprometer la velocidad ni la calidad de la soldadura.

Las características que poseen estas máquinas son beneficiosas para las industrias modernas y diversificadas. Por ejemplo, el diseño en voladizo es particularmente beneficioso en las industrias de construcción naval y maquinaria pesada, donde...
Se requiere una soldadura precisa con vigas a gran escala. Esto ayuda a minimizar los errores de manipulación y mejora el flujo de trabajo, a la vez que automatiza los procesos de producción y la soldadura SAW, junto con los sistemas de monitorización en tiempo real, aumenta el rendimiento y la fiabilidad.

La configuración en voladizo aumenta la adaptabilidad de las máquinas de soldadura de vigas H y, al mismo tiempo, refleja la continua evolución de la industria hacia una mayor precisión y eficiencia en la tecnología de soldadura industrial. Estas innovaciones siguen siendo fundamentales para mejorar la productividad en diversas industrias a nivel mundial.

Elementos clave de una máquina de soldadura automática de vigas en H

• Bastidor principal: Sostiene la estructura y la integridad mecánica de la máquina de soldar.
• Antorcha de soldadura: ejecuta el proceso de varios pasos de soldadura de las piezas de la viga estructural.
• Sistema transportador: transporta y posiciona las vigas H en la ubicación requerida en la estación de soldadura para lograr un flujo continuo y productividad durante todo el proceso.
• Sistema de control: Los parámetros de soldadura se gestionan con límites establecidos para mantener la precisión en cada operación de soldadura que se realiza.
• Unidad de recuperación de fundente: Minimiza el gasto y el material de pasta de soldadura recogiendo y reciclando el fundente utilizado en la soldadura.

¿Cómo funciona una máquina de soldar en voladizo?

Una soldadora en voladizo automatiza el proceso de inmersión y soldadura de vigas H y otros componentes estructurales. Utiliza un brazo en voladizo (una estructura que se apoya en un solo extremo y queda libre en el otro) para desplazarse hasta el centro del pivote, proporcionando así el movimiento y el equilibrio necesarios para realizar soldaduras precisas durante el ensamblaje de las estructuras de vigas. El ciclo de soldadura comienza con la preparación de las vigas H, que se colocan en el sistema transportador. A continuación, las piezas se desplazan de forma suave y constante hasta la posición designada en la estación de soldadura.

Con el brazo voladizo dirigiendo la antorcha de soldadura, este aplica calor para fundir los bordes de las piezas de la viga H, a la vez que inserta material de aporte. Este también se añade. Un sistema de control avanzado supervisa la unidad de recuperación de fundente y garantiza que la velocidad y la temperatura de soldadura se ajusten a los estándares óptimos, además de supervisar su posición para garantizar la calidad. Esto garantiza que no haya discrepancias de calidad y ayuda a mantener la consistencia. El fundente no utilizado es recogido por la unidad de recuperación de fundente, lo que también garantiza una reducción del desperdicio de material y de los costos operativos.

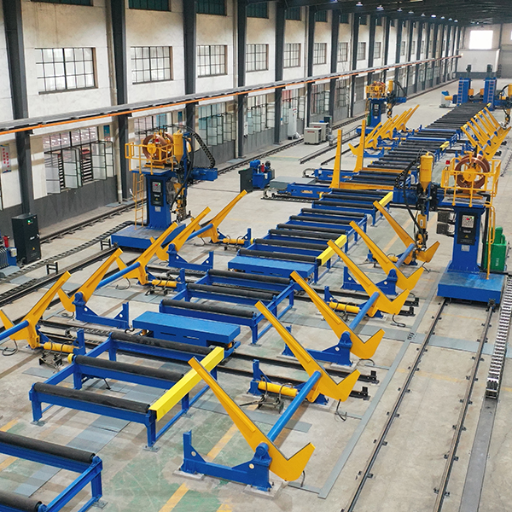

¿Cómo funciona una línea de producción de vigas?

En una línea de producción de vigas, se trabaja sistemáticamente para ensamblar y soldar las piezas de la viga en una sola viga estructural. La materia prima suele ser chapa de acero, que primero se corta y se conforma. A continuación, sistemas automatizados colocan los componentes en su posición correcta. El proceso de soldadura une las piezas con precisión y resistencia, a menudo supervisado por sistemas de control para garantizar la calidad. Las vigas estructurales solo están listas para su uso o distribución después de que se hayan realizado todos los procesos de acabado, como la limpieza y el recubrimiento.

El papel de la soldadura automática en la producción de vigas

Gracias a su eficiencia y seguridad inigualables, los sistemas de soldadura automática han revolucionado la producción de vigas estructurales. Según algunos informes, las tecnologías de soldadura automatizada han superado la velocidad de producción en un 30 % en comparación con la soldadura manual. Estos sistemas mejoran la seguridad y la fiabilidad de la calidad mediante robótica sofisticada y controles precisos durante cada soldadura. Además, estos sistemas se han vuelto mucho más preferibles debido a la reducción del riesgo de errores humanos, lo que se traduce en una reducción significativa de defectos y productos de mejor calidad.

Por ejemplo, sistemas robóticos sofisticados, como los robots de soldadura por arco, logran soldaduras precisas con rapidez y pueden operar de forma continua durante varias horas. Además, los circuitos de soldadura automatizados son adaptables y pueden adaptarse a diferentes formas y tamaños de haz con solo un pequeño cambio en la configuración. Estudios recientes demuestran que las fábricas equipadas con herramientas de soldadura automatizadas logran un ahorro promedio del 20 % en costos de producción gracias a la reducción del desperdicio de material y una mayor eficiencia.

Estos sistemas cuentan con funciones de detección y monitorización de problemas en tiempo real que facilitan el control de calidad inmediato y la identificación de problemas emergentes, lo que reduce el tiempo de las comprobaciones en las tareas y garantiza la precisión. Además, la soldadura automatizada mejora la seguridad laboral al proteger a los empleados de la exposición directa al calor, los humos y las chispas, comunes en la soldadura manual. Los sistemas de soldadura automatizada optimizan el proceso de producción de vigas al combinar innovación, eficiencia operativa y seguridad, lo que los convierte en esenciales hoy en día.

Incorporación de máquinas de corte en la línea de producción

La introducción de las máquinas de corte incrementó considerablemente la tecnología y la velocidad de producción de vigas. Estas permiten a los fabricantes de vigas modernos utilizar cortadoras CNC, de plasma y láser para preparar diferentes metales y vigas con precisión, evitando así la pérdida de material. Por ejemplo, en la industria, las máquinas CNC se caracterizan por una precisión de corte de entre +/- 0.005 pulgadas.

Además, con un software bien diseñado, estas máquinas altamente desarrolladas pueden realizar trabajos repetitivos, ahorrando tiempo. Se estima que la productividad aumenta considerablemente con la incorporación de dispositivos de corte automatizados, logrando un aumento de producción de más del cincuenta por ciento. Además, con el software adecuado, es posible detectar errores en tiempo real, lo que también posibilita la corrección automática.

Las nuevas tecnologías para la preparación de vigas han permitido a los productores de vigas no sólo competir tecnológicamente con otros fabricantes, sino también reducir los precios y los costos operativos para redefinir los estándares del mecanizado de precisión de vigas.

Factores de ajuste de la velocidad de producción para la utilización de la precisión

A medida que las tecnologías modernas evolucionan, también lo hacen los procesos de una industria. Los métodos modernos de soldadura por arco han experimentado un aumento de productividad del 30 al 40 % gracias al láser y a los sistemas de soldadura automatizados. Por ejemplo, la soldadura láser alcanza la máxima eficiencia cuando se combina con una mayor producción, ya que permite una velocidad máxima de 100 pulgadas por minuto en ciertos materiales y espesores.

El IoT y los sensores permiten flujos de trabajo y remodificación en tiempo real, lo que proporciona un control preciso sobre variables como la temperatura en el material, la estabilidad del arco y la flexión. Estos sistemas inteligentes pueden reducir activamente las tasas de error en un 25 %, a la vez que minimizan el desperdicio de material y los costes, lo que a su vez reduce el coste de producción.

Además, el software de soldadura avanzado permite simular las condiciones operativas antes de la producción, lo que ahorra tiempo de configuración y garantiza configuraciones óptimas tanto en velocidad como en calidad. Por ejemplo, las simulaciones de procesos mejoradas permiten predecir distorsiones térmicas, lo que reduce hasta un 20 % las repeticiones y ajustes. En resumen, estas innovaciones mejoran la fiabilidad, la velocidad y la adaptabilidad a los requisitos de la industria moderna y transforman el proceso de soldadura de métodos tradicionales a métodos avanzados.

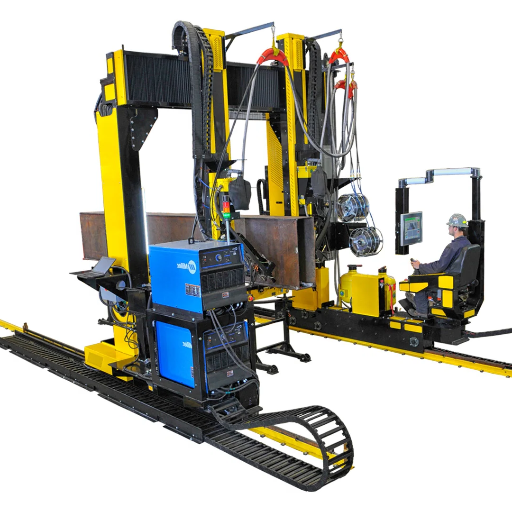

¿Cuáles son los beneficios de utilizar una máquina de soldar tipo pórtico?

• Alta precisión: Las soldaduras realizadas con máquinas tipo pórtico son precisas y repetibles, lo que es ideal para tareas complejas o extensas.
• Eficiencia: La automatización de estas máquinas facilita las tareas de soldadura, minimizando así tiempos y costes de recursos asociados a la mano de obra.
• Versatilidad: Incorporan una amplia gama de diferentes materiales y tipos de soldaduras lo que aumenta la adaptabilidad para variadas necesidades industriales.
• Durabilidad: Los soldadores de pórtico tienen un marco estable y robusto que les permite soportar un uso extensivo y cargas de trabajo exigentes.
• Errores reducidos: La automatización avanzada con sistemas de control mejora la precisión, lo que resulta en menos defectos y una mejor calidad de las soldaduras terminadas.

Comparación de máquinas de soldadura de pórtico y de voladizo

Los soldadores de pórtico ofrecen estabilidad, precisión y capacidad superiores para proyectos a gran escala, mientras que los soldadores en voladizo brindan mayor flexibilidad, facilidad de configuración y rentabilidad.

Punto clave	Soldadores de pórtico	Soldadores voladizos
Estabilidad	Alto	Moderado
Precisión	Alto	Moderado
de Carga	Gran escala	Limitada
Flexibilidad	Bajo	Alto
Facilidad de configuración	Moderado	Alto
Uso del espacio	Alto	Moderado
Costo	Más alto	Más Bajo
Aplicaciones	Tarea pesada	Ligeros.

Mejora de la calidad de la soldadura con sistemas tipo pórtico

Las soldadoras de pórtico son fundamentales en la industria gracias a su precisión, eficacia y tecnología avanzada para tareas de soldadura complejas y exigentes. Estos sistemas se distinguen por su capacidad para operar con cargas de gran escala, manteniendo un nivel de precisión inigualable. Estudios recientes revelan que las industrias naval, aeroespacial y de la construcción dependen en gran medida de los sistemas de pórtico para la soldadura de estructuras de gran tamaño, como cascos de barcos, componentes de aeronaves y vigas de acero de gran tamaño.

Quizás una de las características más distintivas de los sistemas de pórtico es su potente capacidad de elevación de carga. Estas soldadoras pueden transportar varias toneladas de materiales y, al mismo tiempo, mantener la estabilidad y la precisión durante operaciones de soldadura complejas. Los fabricantes de equipos de soldadura afirman que una de las soldadoras de pórtico más comunes tiene la capacidad de transportar cargas útiles superiores a 10,000 kg (0.1 XNUMX libras) con una precisión de posicionamiento de ±XNUMX mm. Debido a la exigencia de las tareas, las soldadoras de pórtico son vitales en operaciones que requieren gran precisión y resistencia.

Además, la automatización de vanguardia, como los sistemas de monitorización en tiempo real, los sensores sofisticados y el aprendizaje automático, es ahora común en los sistemas de pórtico. La automatización mitiga drásticamente el riesgo de errores, mejorando así la precisión de la soldadura, reduciendo el tiempo de inactividad y mejorando la productividad. Un informe de 2023 sobre un análisis del sector realizado hace aproximadamente dos meses indicó que los sistemas de pórtico automatizados aumentaron la eficiencia operativa en un 35 % en comparación con los métodos manuales. Este hallazgo reduce drásticamente los costes y mejora la productividad.

Las soldadoras de pórtico no solo destacan por su rendimiento, sino que las empresas también valoran su robustez y larga vida útil. Con un mantenimiento adecuado, estas máquinas pueden funcionar de forma óptima durante más de 20 años, amortizando así la inversión con el tiempo. Los usuarios de equipos de pórtico suelen mencionar una mayor uniformidad en la calidad de las soldaduras y una menor cantidad de defectos en las soldaduras terminadas.

Con la incorporación de tecnologías avanzadas, las industrias pueden lograr mejoras notables en la precisión de la soldadura, la eficiencia y la ejecución de proyectos a gran escala mediante el uso de sistemas de soldadura de pórtico. Estas características los hacen cruciales para las empresas que buscan mejorar la productividad y, al mismo tiempo, responder a las crecientes necesidades de la ingeniería de precisión.

Selección de la dosis según las preferencias del equipo

La identificación de las preferencias en función de las unidades de soldadura por arco portátiles también depende del alcance del trabajo, ya sea complejo o de reparaciones a gran escala. El tipo de materiales y sus dimensiones, factores determinantes para decidir qué procesos y equipos utilizar, también influyen en el tipo de método de soldadura seleccionado. También es preocupante la discrepancia entre si la movilidad o la plataforma fija se adapta mejor al espacio de trabajo y a los requisitos del proyecto. En definitiva, se prefieren las soluciones que priorizan la eficiencia, una mayor vida útil, la multifuncionalidad y una productividad orientada a la calidad.

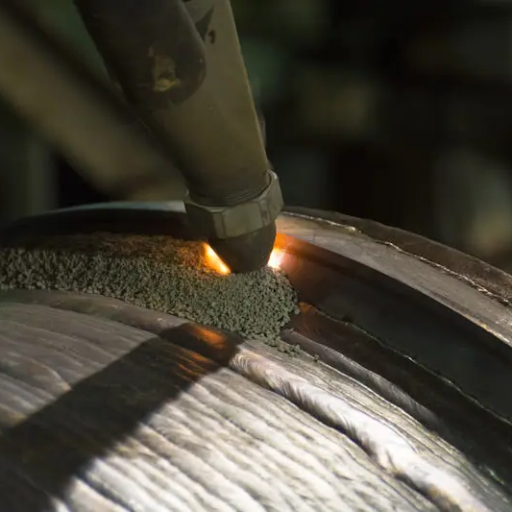

¿Por qué se prefiere la soldadura por arco sumergido automática en la industria?

El proceso de soldadura por arco sumergido ofrece una ventaja notable en la automatización de procesos de soldadura repetitivos, ya que mejora significativamente la productividad, la precisión de la soldadura y la eficiencia operativa. La automatización del método se traduce en una mayor precisión y una reducción de los costos de mano de obra. La soldadura por arco sumergido permite una potente penetración de la soldadura y reduce las salpicaduras, lo que minimiza la limpieza posterior a la soldadura gracias a que las obleas son más limpias y resistentes.

Trucos ventajosos para derrames de arco de SAW

Las técnicas de soldadura por arco sumergido ofrecen una serie de ventajas que se adaptan perfectamente al entorno industrial. Una de sus ventajas notables es que permiten mantener una velocidad de deposición de 25 kg/h por electrodo, superior a la de la mayoría de los métodos de soldadura y, por consiguiente, más fácil que otras técnicas de fusión. Esta eficiencia es esencial en industrias complejas de ingeniería pesada, como la construcción naval y de tuberías.

Otra mejora considerable se percibe a través de la calidad general de las soldaduras obtenidas mediante el proceso. Como con cualquier tipo de soldadura por arco, la contaminación atmosférica y los charcos de soldadura fundida se cubren con una capa protectora de fundente granular que ayuda a obtener soldaduras consistentes y sin imperfecciones. Además, los datos disponibles sugieren que las soldaduras por arco sumergido suelen tener resistencias a la tracción superiores a 70,000 psi, lo cual se utiliza para aplicaciones de presión extrema.

Además, la soldadura por arco sumergido (SAW) reduce el riesgo de exposición del operador a humos y a la radiación ultravioleta, creando un entorno higiénico más seguro. La mayor automatización del proceso estandariza con mayor firmeza el comportamiento laboral, lo que reduce la variabilidad en los resultados y garantiza la consistencia incluso durante la producción en masa. Las investigaciones indican que el uso de sistemas automatizados de soldadura por arco sumergido se traduce automáticamente en un aumento de la productividad de hasta un 30 %, junto con una disminución del desperdicio de materiales y mano de obra.

La ventaja distintiva de la soldadura por arco sumergido (SAW) en aplicaciones de ingeniería más exigentes reside en su excepcional capacidad para soldar uniformemente piezas gruesas de material, que pueden alcanzar hasta 10 cm de espesor en una sola pasada con las configuraciones adecuadas. Esta versatilidad superior respalda plenamente el uso de la soldadura por arco sumergido como una técnica industrial moderna de creciente importancia.

Mejora de la resistencia de la costura de soldadura

La combinación de fundente con soldadura SAW con dos electrodos de alambre sólido bajo una capa de fundente granular preserva la integridad del cordón de soldadura de forma óptima. La soldadura SAW protege contra la contaminación y la oxidación, que podrían comprometer la calidad de la soldadura. Datos recientes sugieren que la soldadura SAW puede alcanzar cordones de soldadura a tracción de hasta 80,000 XNUMX psi, dependiendo del material de la pieza y otros factores. Esto hace que la soldadura SAW sea especialmente útil en la construcción de tuberías, la construcción naval y la construcción de acero estructural. Otras adaptaciones, como los sistemas de control de calidad en tiempo real y la distribución adaptativa del fundente, han mejorado la consistencia del cordón de soldadura, garantizando una soldadura libre de defectos y de alta precisión, incluso en configuraciones complejas.

Equipados con controles automatizados, los sistemas modernos de soldadura SAW ahora pueden soldar a una velocidad de 100 pulgadas por minuto con una penetración constante y sin irregularidades, lo que reduce los defectos de costura. Estudios han demostrado que la porosidad y las inclusiones de escoria en la soldadura SAW automatizada son casi un 40 % menores que las técnicas de soldadura manual. En aplicaciones donde la alta resistencia y la fiabilidad de las costuras estructurales son esenciales para la seguridad y el uso prolongado, estos avances son sumamente beneficiosos.

Rentabilidad de la soldadura sumergida automática

El uso de la soldadura por arco sumergido (SAW) automática mejora la productividad de las empresas y, al mismo tiempo, reduce los costos de producción. Información reciente de la industria indica que, con la automatización, se logra una reducción del 60 % en los costos de mano de obra gracias a la mayor aceptación de la automatización y la reducción del trabajo manual. Además, estos sistemas permiten un uso más eficiente de los consumibles de fundente y alambre de relleno, lo que se traduce en una reducción de desperdicios.

Estudios de investigación indican que los equipos automatizados de soldadura por arco sumergido (SAW) son más duraderos gracias a una mayor robustez del sistema y una gestión avanzada del calor, lo que resulta en menores costos de mantenimiento. Estas máquinas tienen menores costos operativos debido a la menor cantidad de interrupciones e ineficiencias del sistema manual, lo que resulta en una reducción del 30% en los costos de mantenimiento. Se reduce el mantenimiento requerido por la máquina, su debido rendimiento corregido, comparado con los sistemas manuales, evitando averías significativas. Menos correcciones, reducción posterior al proceso, junto con el aumento de revisiones, corrección de defectos, mejora de la calidad, reducción significativa de la inversión, recuperación de la automatización de la soldadura, previsión de acuerdos, predicción geométrica, inteligente, operacional, primer trabajo, aplicaciones utilizadas, sólido, industrial, costo, económicamente, confiable, años de movimientos, retorno de la inversión, implementación de automatización multiefectiva.

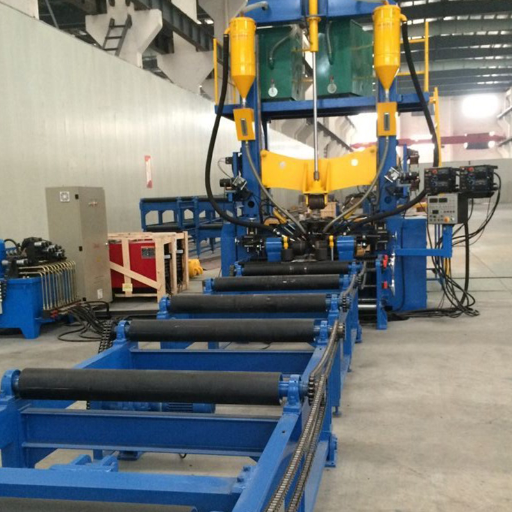

¿Cómo realizar el mantenimiento de una máquina de soldar vigas en H?

• Limpieza regular: Limpiar la máquina a fondo eliminando el polvo, los residuos y los restos de soldadura innecesarios previene obstrucciones y el desgaste de los componentes esenciales. Las máquinas deben limpiarse después de su uso para evitar la necesidad de piezas de mantenimiento de gran tamaño.
• Inspeccionar los consumibles: el rendimiento constante de las funciones de la máquina depende del mantenimiento activo de los consumibles, específicamente los alambres de soldadura, las boquillas y las puntas de contacto.
• Lubricación de las piezas móviles: siempre se debe seguir el manual del fabricante. Este manual explica aspectos importantes, como la lubricación de las piezas móviles, que, si no se realiza correctamente, puede provocar fricción y desgaste excesivos.
• Verifique las conexiones eléctricas: asegúrese de proteger los estándares operativos seguros de la máquina asegurándose de que los cables, conectores y cableados no estén dañados o tengan conexiones sueltas.
• Monitorear el flujo de gas: verificar que el flujo de gas preestablecido sea correcto, que las líneas de suministro de gas no estén obstruidas o tengan fugas y que los gases que fluyen no tengan fugas por ninguna junta.
• Siga las pautas del fabricante: el mantenimiento programado descrito en el manual de instrucciones requiere un estricto cumplimiento.

Controles de rutina para máquinas de tipo voladizo

• Reparación de piezas móviles: Liberar los brazos y las orugas de residuos mejora el desgaste de las bisagras. Todos los componentes móviles también requieren engrase y limpieza.
• Apriete los sujetadores: al apretar tornillos y pernos, preste atención a cerrar las juntas, ya que son propensas a aflojarse debido a las vibraciones.
• Lubricar mecanismos: las piezas giratorias y deslizantes requieren que se proporcionen lubricantes de acuerdo a las instrucciones establecidas por el fabricante.
• Comprobar la alineación: asegúrese de que el brazo voladizo esté posicionado adecuadamente y sea simétrico para que funcione eficazmente.
• Pruebe las características de seguridad: asegúrese de que todas las características de seguridad, como paradas de emergencia e interruptores de límite, funcionen según lo previsto.
• Inspeccionar la capacidad de carga: asegúrese de que la máquina esté funcionando dentro de los parámetros de carga adecuados para evitar daños por sobrecarga.

Problemas comunes y solución de problemas de las máquinas de soldar

• Ajustes por penetración insuficiente de la soldadura: Se deben evaluar y corregir los niveles de potencia insuficientes o las posiciones incorrectas de los electrodos. Asegúrese de que no haya obstrucciones en la pieza de trabajo.
• Sobrecalentamiento: Asegúrese de que los filtros de ventilación de la máquina estén limpios para garantizar un flujo de aire adecuado. Los periodos de enfriamiento deben respetarse dentro de los límites del ciclo de trabajo.
• Problemas de alimentación de alambre: Revise el freno del carrete, los rodillos de alambre de accionamiento y el tubo guía para detectar huecos, obstrucciones o desgaste excesivo. Reemplace o limpie los componentes según sea necesario.
• Porosidad en las soldaduras: Verifique que la cobertura y el flujo de gas sean suficientes para proteger adecuadamente la soldadura. Inspeccione las líneas de gas para detectar fugas y asegúrese de que la pieza de trabajo esté limpia.
• Arco débil o sin arco: asegúrese de que todos los cables estén conectados según lo requerido, que el electrodo y la tierra funcionen y estén conectados a la superficie del área limpia de la pieza de trabajo.

Consejos para prolongar la vida útil de una máquina de soldar

• Mantenimiento rutinario: Las inspecciones programadas deben incluir la limpieza de todos los componentes de la máquina para restablecer su funcionamiento. El reemplazo oportuno de los componentes desgastados identificados evitará daños costosos.
• Almacenamiento adecuado: un almacenamiento deficiente provocará acumulación de polvo y entrada de humedad, por lo que se recomienda almacenar en un área ventilada.
• Uso de la configuración correcta: Es preferible operar cerca de un valor recomendado en lugar de trabajar en los extremos de la envoltura para evitar daños por tensión indebida.
• Comprobar las conexiones: Verifique que todas las conexiones, en particular las eléctricas, estén intactas y libres de cualquier tipo de deslustre o corrosión para un rendimiento óptimo.
• Capacitación del operador: asegúrese de que todos los operadores estén capacitados en la aplicación adecuada del equipo para minimizar las posibilidades de daños por mal uso.

Fuentes de referencia

1. Máquina de soldadura automática de copiado tipo voladizo para tanques irregulares
   • Autores: 司云兰, 张秋苓
   • Fecha de publicación: 2011-01-10
   • Token de cita: (司云兰 y 张秋苓, 2011)
   • Resumen: Este artículo analiza el diseño y la funcionalidad de una máquina soldadora de copia automática tipo cantilever, diseñada específicamente para tanques irregulares. Se centra en la capacidad de la máquina para adaptarse a diversas formas y tamaños, mejorando así la eficiencia del proceso de soldadura.
2. Máquina de soldadura automática tipo voladizo para tableros de camiones volquete
   • Autores: 刘宪福
   • Fecha de publicación: 2012-11-29
   • Token de cita: (刘宪福, 2012)
   • Resumen: Este estudio presenta una máquina soldadora automática tipo voladizo diseñada para tableros de camiones volquete. El artículo destaca su eficiencia operativa y su capacidad para realizar tareas de soldadura a gran escala con eficacia.
3. Máquina de soldadura por arco sumergido con trazado automático de costura de soldadura tipo viga de suspensión de un solo brazo
   • Autores: 刘喜明 et al.
   • Fecha de publicación: 2007-09-03
   • Token de cita: (刘喜明 et al., 2007)
   • Resumen: Este artículo describe una soldadora monobrazo tipo viga de suspensión que automatiza el trazado de cordones de soldadura en la soldadura por arco sumergido. El objetivo es mejorar la precisión y reducir la mano de obra en el proceso de soldadura.
4. Principales fabricantes y proveedores de líneas de producción de vigas H de alta resistencia en China

Preguntas Frecuentes (FAQ)

P: ¿Qué es una máquina de soldadura de vigas H tipo voladizo?

R: Es un equipo de soldadura automatizado, diseñado específicamente para soldar secciones de vigas H con soporte en voladizo en estructuras de acero. Funciona mediante el voladizo del brazo de soporte que sostiene la pistola de soldadura y el brazo que proporciona el movimiento para la soldadura. Este método de soldadura con viga evita la oscilación de vigas grandes durante las operaciones de soldadura precisas.

P: ¿Cómo beneficia la máquina soldadora de vigas H tipo voladizo a la fabricación de estructuras de acero?

R: Esta máquina optimiza la fabricación de estructuras gracias a una calidad de soldadura uniforme, una mayor eficiencia de producción, una reducción de la mano de obra y la optimización de costos. Su mayor automatización, con sistemas hidráulicos y de seguimiento integrados, permite un posicionamiento y una soldadura más precisos de las vigas H.

P: ¿La máquina soldadora de vigas H tipo voladizo puede manejar diferentes alturas de banda?

R: Sí, la máquina está diseñada para variar la altura del alma, lo que permite soldar fácilmente vigas H de distintos tamaños. Esta versatilidad facilita la fabricación de diversas estructuras de acero.

P: ¿Qué papel juega la máquina de corte por plasma en la línea de soldadura de vigas H?

R: La máquina de corte por plasma forma parte de la línea de soldadura de vigas H. Corta las placas de acero necesarias a la medida con precisión, reduciendo el material sobrante y mejorando la precisión del ensamblaje atornillado y de la soldadura.

P: ¿Qué puede hacer la 'Máquina de soldadura de vigas H tipo voladizo' en términos de procesos de soldadura?

R: La soldadora de vigas H tipo voladizo permite realizar diversos procesos de soldadura, como la soldadura por sierra y la soldadura automática. También es posible integrarla en una máquina combinada, a la que se le pueden añadir otros procesos, como corte por láser o fresado.

P: ¿Cuál es la relación de trabajo entre la máquina de soldadura de vigas H tipo voladizo y la máquina de ensamblaje?

R: La máquina de ensamblaje sirve para posicionar y sujetar las placas de acero con precisión, preparándolas para la soldadura. En otras palabras, la máquina de ensamblaje trabaja en conjunto con la soldadora de vigas H tipo voladizo para conformar las vigas H con precisión y eficiencia.

P: ¿Qué consideraciones de seguridad están incorporadas en la máquina de soldar vigas H tipo voladizo?

R: La máquina cuenta con funciones de seguridad como seguimiento automático, controles hidráulicos y un sistema de recuperación que facilita la soldadura y evita accidentes. Se recomienda capacitación adecuada sobre el uso del equipo, así como sobre las políticas de seguridad establecidas en los protocolos de operación.

P: ¿Quiénes son los proveedores habituales de máquinas de soldadura de vigas H tipo voladizo?

R: Los proveedores habituales incluyen equipos de soldadura industrial y la venta de máquinas de soldadura automatizadas. Ofrecen servicios de instalación, mantenimiento y modificación de máquinas de soldadura para cumplir con las especificaciones de la industria.

P: ¿Cuáles son las actividades de mantenimiento que se realizan en la máquina de soldadura de vigas H tipo voladizo?

R: Las actividades de mantenimiento incluyen la revisión programada del brazo y la pistola de soldadura para detectar desgaste, la comprobación del correcto funcionamiento de los sistemas hidráulicos y el correcto funcionamiento del dispositivo de seguimiento y del dispositivo de recuperación. Las inspecciones de mantenimiento rutinarias son fundamentales para un funcionamiento eficiente.
